奥迪Q3线路故障导致无法启动

    一辆行驶里程约4.9万km、配置2.0L发动机、OBH变速器的2014年奥迪Q3。该车辆无法正常启动，通知我们进行救援。
    故障诊断：到达救援现场后，打开钥匙时仪表灯不亮，将钥匙拧到启动挡位也无任何反应，确认车辆无法正常启动。
    诊断仪检测发动机控制单元有如下故障码（如图1所示）：

    ·U015500仪表控制单元无通信
    ·157000发动机控制单元停用
    制动控制单元故障码（如图2所示）：

    ·01314004发动机控制单元无通信
    ·01299004数据总线诊断接口无通信
    ·01325004轮胎压力监控控制单元无通信
    ·01201012 ABS泵的供电电压电路电气故障
    ·01317004组合仪表中的控制单元无通信
    钥匙打开后仪表黑屏，无启动迹象。
    故障原因分析：
    ·仪表故障
    ·网关及线路故障
    ·供电故障
    ·其他故障

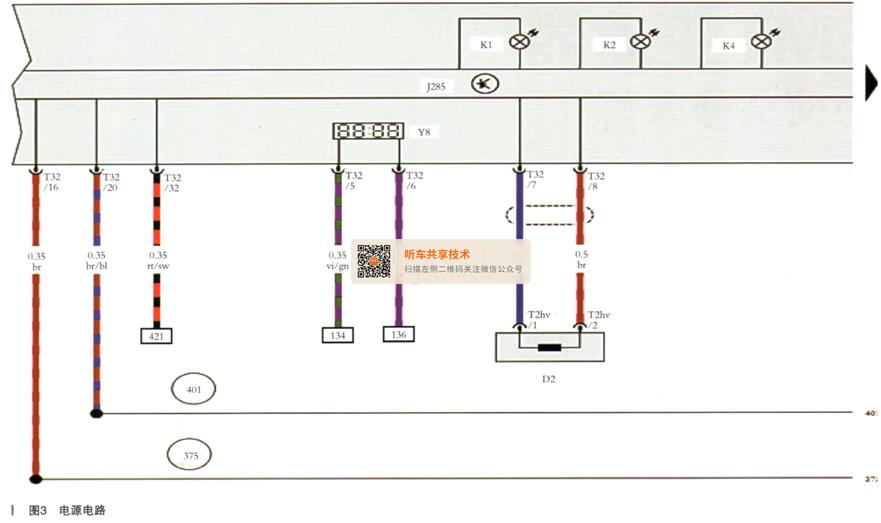

    检查仪表供电SC32（接仪表T32/32）无电压，而SC31、SC33号保险均无电压，电路如图3所示。

    根据电路图电流走向，发现SC31、SC32、SC33号保险均由J532稳压器供电，如图4所示。

    拆解J532检查，发现线路已腐蚀，如图5所示。

    故障排除：修复相关线路，仪表即可正常打开，有很多故障灯点亮，如图6所示。

    清除所有故障码后试车故障排除。这种典型的线路故障根据电路图寻找电流流向便于寻找故障点，节省客户等待时间，提高客户满意度！
