奥迪A4L轿车偶发无法启动

    一辆行驶里程约8万km的2012款奥迪A4L轿车。客户反映：该车经常无法启动，仪表上EPC、ABS、变速器、胎压等多个故障灯点亮。有时候停车等待一段时间后车辆即恢复正常，有时候仍然无法启动车辆，仪表显示故障如图1所示。

    故障诊断：该车客户陈述现象为偶发现象，无法捕捉客户所说的情况。
    诊断仪检测故障码（如图2、图3所示）如下：



    ·01314：发动机控制单元，无信号/通信，偶发
    ·01315：变速器控制单元，无信号/通信，偶发
    ·01312：传动系数据总线，无信号/通信，偶发
    ·00457：车载电源控制单元，无信号/通信，偶发
    根据车载电网控制单元故障码，分析可能有以下几个原因：
    ·车载电网控制单元故障
    ·发动机控制单元故障
    ·变速器控制单元故障
    ·供电及线路故障
    ·网关控制单元故障
    ·其他故障
    故障处理方法：
（1）检查车载电网控制单元供电、搭铁及通信正常。
（2）检查发动机控制单元供电、搭铁及通信正常。
（3）检查变速器控制单元供电、搭铁及通信正常。
（4）检查网关控制单元供电、搭铁及通信正常。
（5）检查通信CAN高线和CAN低线，均正常。
（6）依次替换车载电网控制单元、发动机控制单元、变速器控制单元、网关控制单元后故障依旧。在拆卸发动机控制单元时发现配电盒内有水迹，如图4所示。

    对相关的插头处理后，故障没有排除。
（7）该车故障为偶发故障，现象一直无法捕捉，建议客户将车辆放于我公司进行观察。经过反复检查试车，终于捕捉到了一次故障现象。检查D102无电压输出，检查J317继电器触点烧蚀，接触不良，如图5所示。

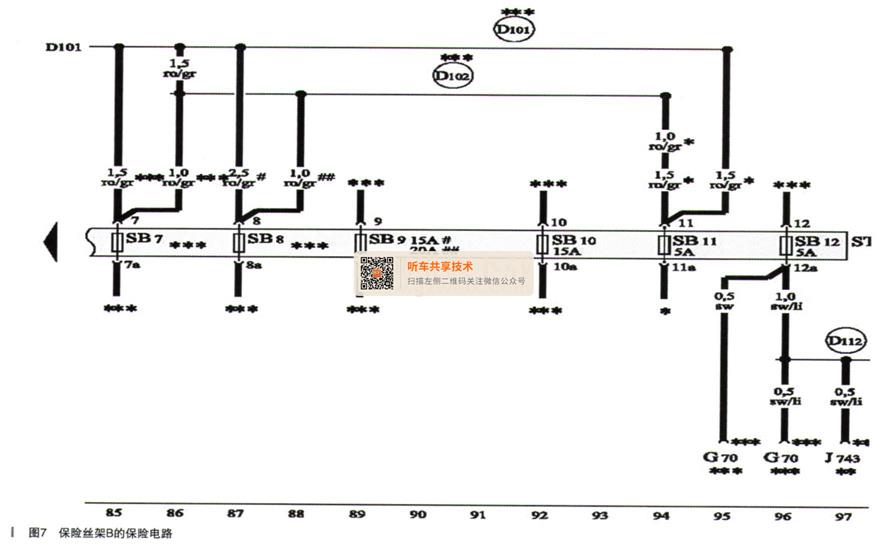

    相关电路图如图6、图7所示。



    故障排除：更换继电器J317后试车故障未再现，客户使用一个月后回访故障排除。
