一汽丰田RAV4 6ZR-FE 2.0L发动机正时校对方法

    一、拆卸
    1．拆卸链条分总成。
    2．检查凸轮轴正时齿轮总成。
      （1）检查凸轮轴正时齿轮总成的锁止情况。
      （2）清洁并去除1号凸轮轴轴承盖上的进气侧VVT油孔的油脂后，用胶带或同等工具完全密封油孔以防止空气泄漏。
    小心：确保彻底密封油孔，因为由于密封不足而导致的漏气将影响锁销松开。
      （3）如图1所示，在遮盖油孔的胶带上刺一个孔。

      （4）向在刺出的孔中施加约150kPa的空气压力，以松开锁销，如图2所示。

    小心：如果空气泄漏，则重新粘贴胶带。施加空气压力时用布盖住汕孔以防止机油喷出。
      （5）用力将凸轮轴正时齿轮总成朝提前方向（逆时针）转动。
    提示：凭借施加的空气压力，可能无须辅助力即可使凸轮轴止时齿轮总成朝提前方向转动。
    确保凸轮轴正时齿轮总成转动平稳。
      （6）在可移动范围（26.5°～28.5°）内转动凸轮轴正时齿轮总成2或3次，不要将其转到最大延迟位置，如图3所示。

      （7）从1号凸轮轴轴承盖上拆下胶带。
    3.检查排气凸轮轴正时齿轮总成
      （1）检查排气凸轮轴正时齿轮总成的锁止情况，如图4所示。

      （2）清洁并去除1号凸轮轴轴承盖上的排气侧VVT油孔的油脂后，用胶带或同等工具完全密封油孔以防正空气泄漏。
    小心：确保彻底密封油孔，因为由于密封不足而导致的漏气将影响锁销松开。
      （3）在遮盖油孔的胶带上刺一个孔。
      （ 4）向刺出的孔中施加约200kPa的空气压力，以松开锁销，如图5所示。

    小心：如果空气泄漏，则重新粘贴胶带。施加空气压力时用布盖住油孔以防止机油喷出。
      （5）使用头部缠有胶带的螺丝刀，朝延迟方向（顺时针）用力转动排气凸轮轴正时齿轮总成。
    小心：使用螺丝刀，确保排气凸轮轴止时齿轮总成保持在延迟方向。如果齿轮松开，则其将在弹簧的作用力下自动回到最大提前位置。
    不要损坏排气凸轮轴正时齿轮总成。

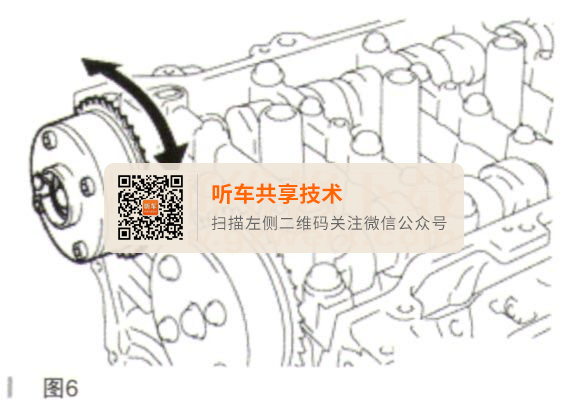

      （6）使用头部缠有胶带的螺丝刀，在可移动范围（19°～ 21°）内转动排气凸轮轴正时齿轮总成2或3次，但不要将其转到最大提前位置。确保排气凸轮轴正时齿轮总成转动平稳，如图6所示。

      （7）从1号凸轮轴轴承盖上拆下胶带。

    4．拆卸凸轮轴正时齿轮总成。
      （1）固定凸轮轴的六角部分的同时拆下凸缘螺栓，然后拆下凸轮轴正时齿轮总成，如图7所示。

    拆下凸轮轴正时齿轮总成前，确保锁销已松开。
    不要拆下另外4个凸缘螺栓，如图8所示。

    从凸轮轴上拆卜凸轮轴正时齿轮总成时，使其保持水平。
    5．拆卸排气凸轮轴正时齿轮总成。
      （1）固定2号凸轮轴的六角部分的同时拆下凸缘螺栓，然后拆下排气凸轮轴正时齿轮总成，如图9所示。

    不要拆下另外4个凸缘螺栓，如图10所示。

    从2号凸轮轴上拆下排气凸轮轴正时齿轮总成时，使其保持水平。
    6．拆卸凸轮轴轴承盖。
      （1）按图11中所示顺序，均匀拧松并拆下10个轴承盖螺栓。

      （2）按图12中所示顺序，均匀拧松并拆下15个轴承盖螺栓。

    小心：保持凸轮轴水平的同时均匀拧松螺栓。
      （3）拆下5个凸轮轴轴承盖。
    提示：按正确的顺序摆放拆下的零件。

    7．拆卸凸轮轴。
    拆下凸轮轴，如图13所示。

    8．拆卸2号凸轮轴。
    拆下2号凸轮轴，如图14所示。

    9．拆卸1号凸轮轴轴承。
    拆下2个1号凸轮轴轴承，如图15所示。

    10．拆卸2号凸轮轴轴承。
    拆下2个2号凸轮轴轴承，如图16所示。

    11．拆卸1号气门摇臂分总成。
    12．拆卸气门间隙调节器总成。
    13．拆卸凸轮轴壳分总成。
      （1）拆下2个螺栓，如图17所示。

      （2）使用螺丝刀撬动汽缸盖分总成和凸轮轴壳分总成之间的部位，拆下凸轮轴壳分总成，如图18所示。

    小心：不要损坏汽缸盖分总成和凸轮轴壳分总成的接触面。
    提示：使用螺丝刀之前，请在螺丝刀头部缠上保护胶带。
    14．检查1号气门摇臂分总成。
    15．检查气门间隙调节器总成。

    二、安装
    提示：更换凸轮轴、2号凸轮轴、凸轮轴正时齿轮总成或排气凸轮轴正时齿轮总成后，执行维修后检查。
    1．安装气门间隙调节器总成。
    2．安装1号气门摇臂分总成。
    3．安装1号凸轮轴轴承。
      （1）清洁轴承的表面。
      （2）安装2个1号凸轮轴轴承。
      （3）使用游标卡尺，测量凸轮轴轴承盖边缘和凸轮轴轴承边缘间的距离，如图19所示。尺寸（A-B）或（B-A）：0 -0.7 mm。

    小心：通过测帚尺寸A和B将轴承置于凸轮轴轴承盖的中央。
    4．安装2号凸轮轴轴承。
      （1）清洁轴承的双表面。
      （2）安装2个2号凸轮轴轴承。
      （3）使用游标卡尺，测量轴承盖边缘和凸轮轴轴承边缘间的距离。
    尺寸A: 1.05-1.75mni，如图20所示。

    小心：通过测量尺寸A将轴承置于凸轮轴轴承盖的中央。
    5．安装2号凸轮轴。
    提T：更换2号凸轮轴后，执行维修后检查。
      （1）清洁凸轮轴轴颈。
      （2）在凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。
      （3）将2号凸轮轴安装到凸轮轴壳分总成上。
    6．安装凸轮轴。
    提示：更换凸轮轴后，执行维修后检查。
      （1）清洁凸轮轴轴颈。
      （2）在凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。
      （3）将凸轮轴安装到凸轮轴壳分总成上。
    7．安装凸轮轴轴承盖。
      （1）在凸轮轴轴承盖上涂抹一薄层发动机机油。如图21所示。

      （2）检查凸轮轴轴承盖上的标记和数字并将凸轮轴轴承盖置于正确的位置和方向。
    提示：确保凸轮轴的锁销位于如图所示的位置。
      （3）按图22中所示顺序安装10个螺栓。

扭矩：16N·m。

    8．安装凸轮轴壳分总成。
      （1）确保将1号气门摇臂分总成安装到如图23所示位置。

      （2）如图24所示，连续涂抹密封脸。

    密封胶：丰田原厂黑密封胶、THREE BOND 1207B或同等产品。
    标准密封胶直径如表所示。

    涂抹长度A和B：15mm。
    小心：清除接触面的所有机油。
    涂抹密封胶后3min内安装凸轮轴壳分总成，并在10min内紧固螺栓。
    安装后至少2h内不要启动发动机。
      （3）如图25所示，固定凸轮轴和2号凸轮轴。

      （4）用17个螺栓安装凸轮轴壳分总成，并按图中所示顺序将其紧固。
    扭矩：27 N·m。
    小心：安装凸轮轴壳分总成后，确保凸轮凸角位于如图所示位置。
    如果在安装过程中任何螺栓松动，则拆下凸轮轴壳分总成、清洁安装表面并重新涂抹密封胶。
    如果在安装过程中因螺栓松动而拆下凸轮轴壳分总成，则应确保先前涂抹的密封胶未进入任何机油通道。
    安装凸轮轴壳分总成后，擦除凸轮轴壳分总成和汽缸盖之间渗出的密封胶。
    9．安装凸轮轴正时齿轮总成。
    提示：更换凸轮轴止时齿轮总成后，执行维修后检查。
      （1）如图26所示，使直销和键槽错开，将凸轮轴正时齿轮总成和凸轮轴连接起来。

    小心：不要用力推凸轮轴正时齿轮总成。否则凸轮轴直销顶部可能损伤凸轮轴正时齿轮总成的安装表面。
      （2）如图27所示，在将凸轮轴正时齿轮总成轻轻压向凸轮轴的同时，转动凸轮轴正时齿轮总成。将直销进一步推入键槽中。

    小心：不要使凸轮轴正时齿轮总成朝延迟方向（顺时针）转动。

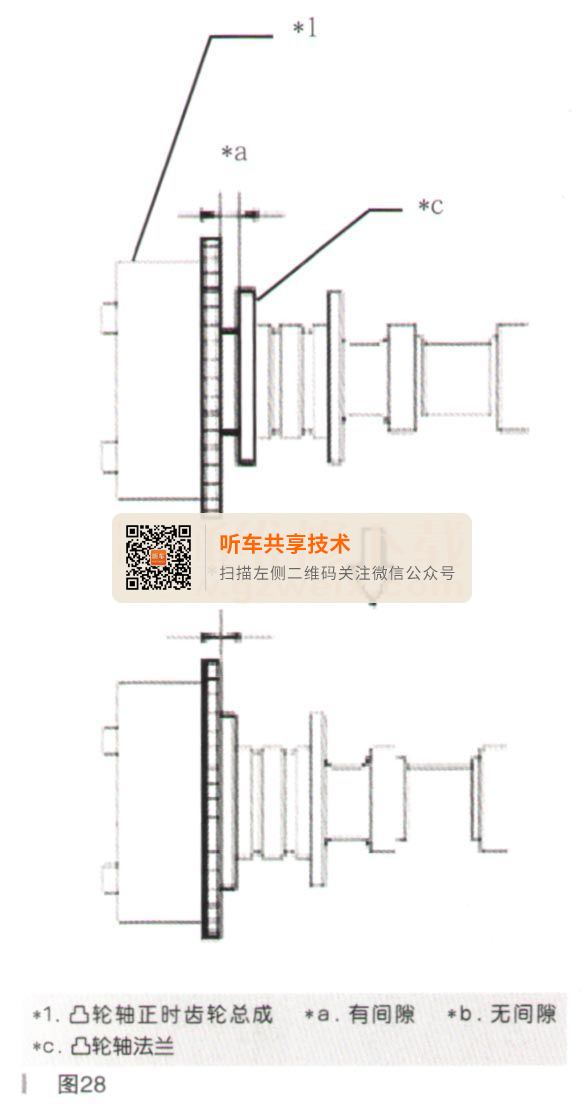

      （3）检查并确认凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙，如图28所示。

      （4）固定凸轮轴六角部分的同时紧固凸缘螺栓，如图29所示。

    扭矩：54 N·m。
      （5）检查并确认凸轮轴正时齿轮总成可朝延迟方向（顺时针）移动并锁止在最大延迟位置，如图30所示。

    10．安装排气凸轮轴止时齿轮总成。
    提示：更换排气凸轮轴正时齿轮总成后，执行维修后检查。
      （1）通过对准销孔和直销，将排气凸轮轴正时齿轮总成和2号凸轮轴连接起来。如图31所示。

    小心：不可强行推入排气凸轮轴正时一齿轮总成。否则凸轮轴直销顶部可能损伤排气凸轮轴正时齿轮总成的安装表面。
      （2）将排气凸轮轴止时齿轮总成轻轻压向2号凸轮轴并转动排气凸轮轴正时齿轮总成，将直销进一步推入销孔中。
      （3）检查并确认排气凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙，见图28。
      （4）固定2号凸轮轴的六角部分的同时紧固凸缘螺栓，见图29。
    扭矩：54 N·m。
      （5）检查排气凸轮轴正时齿轮总成锁止情况。
    确保排气凸轮轴正时齿轮总成锁止。
      11．安装链条分总成。
