2014～2015年路虎发现4（L319）（Discovery 4）（3.0TS/C）发动机正时校对方法

    通用以下车型：
    2012～2015年路虎新揽胜（L405）（Rang Rover）（3.0T S/C），
    2014～2015年路虎揽胜新运动版（L494）（Range Rover Sport）（3.0TS/C），
    2015年捷豹XE 3.0 S/C发动机，
    2013～2015年捷豹XF 3.0 S/C发动机，
    2013～2015年捷豹XJL 3.0 S/C发动机，
    2013～2015年捷豹F-TYPE 3.0 S/C发动机。

   （一）正时驱动部件拆卸和安装
   （1）专用工具。
    ① 303-1445正时工具一凸轮轴对齐，如图3-297。

②303-1452凸轮轴旋转工具，如图3-298。

③303-1482张紧轮工具，如图3-299。

④ JLR-303-1303正时工具，如图3-300。

⑤JLR-303-1304锁闭工具，如图3-301。

   （2）拆卸。
    检查所有正时部件磨损情况，必要时安装新的部件。各说明中可能会出现某些差异，但基本信息是正确的。为清晰起见，某些图中可能没有显示发动机。
    ①断开蓄电池。
    ②确保采用车轴支架支撑车辆。抬起并支撑车辆。
    ③拆下正时盖。
④拆下如图3-302位置的部件。

    ⑤仅顺时针旋转曲轴。安装专用工具，如图3-303。专用工具：JLR-303-1303。

⑥拆卸如图3-304螺栓。

⑦拆卸箭头部件，如图3-305。

⑧拆卸箭头螺栓，如图3-306。

    ⑨如果可变气门正时（VVT）装置受到震动或跌落，则必须更换。与可变气门正时装置一起拆下正时链条，如图3-307。

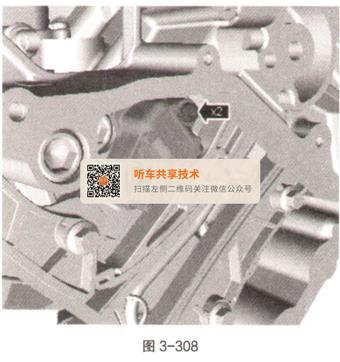

⑩拆卸箭头部件，如图3-308。

11拆卸箭头部件，如图3-309。

12拆卸箭头部件，如图3-310。

    13如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置。与可变气门正时装置一起拆下正时链条，如图3-311。

14拆卸箭头部件，如图3-312。

15小心不要丢弃摩擦垫圈，如图3-313。

（3）安装。
①安装一个新的摩擦垫圈，如图3-314。

②安装箭头部件，如图3-315。扭矩：12N·m。

    ③将专用工具安装到每个凸轮轴上。专用工具303-1452，如图3-316。扭矩：10N·m。

    ④如果位置不在如图3-317的位置，小心旋转凸轮轴。

    ⑤将专用工具303-1445安装到凸轮轴的后部，确保键槽正确定位到每个凸轮轴的每个槽中，如图3-318。

    ⑥切勿过度旋转凸轮轴。用手指拧紧蝶形螺母。未能遵守这一指令可能造成元件损坏。使用合适的工具，小心顺时针滚动凸轮轴，然后逆时针滚动。旋转专用工具锁定螺母，直至凸轮轴中没有移动空间为止，如图3-319。重复步骤③～⑥，安装其他汽缸盖上的凸轮轴。

    ⑦不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置，如图3-320。现阶段不要拧紧。与可变气门正时（VVT）装置一起安装正时链条。

⑧确保所有正时链条的对齐标记都处在如图3-321的位置。

⑨安装如图3-322部件。扭矩：25N·m。

    ⑩确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机，如图3-323。

    11在此阶段切勿松开正时链条张紧器锁定销，如图3-324。扭矩：10N·m。

    12不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置，如图3-325。现阶段不要拧紧。与可变气门正时装置一起安装正时链条。

    13确保所有正时链条的对齐标记都处在如图3-326的位置。

14安装如图3-327部件。扭矩：25N·m。

    15确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机，如图3-328。

    16在此阶段切勿松开正时链条张紧器锁定销，如图3-329。扭矩：10N·m。

17拆下如图3-330部件。

    18切勿使用机械力。确保张紧器完全展开。
    19松开机油吸入管并将其放在一边，如图3-331。

    20安装专用工具，如图3-332。专用工具：303-1482。

    21向专用工具端部施加扭矩。确保按图3-333将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩：35N·m。

    22在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-334。确保首先拧紧排气可变气门正时装置螺栓。扭矩：32N·m。专用工具：303-1482。

23安装棚由吸入管，如图3-335。扛珍巨：10N·m。

    24安装专用工具，如图3-336。专用工具：303-1482。

    25向专用工具端部施加扭矩。确保按图3-337将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩：35N·m。

    26在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-338。确保首先拧紧进气可变气门正时装置螺栓。扭矩：32N·m。

    27拆除专用工具，如图3-339。专用工具：303-1445。

    28拆除专用工具，如图3-340。专用工具：303-1445。

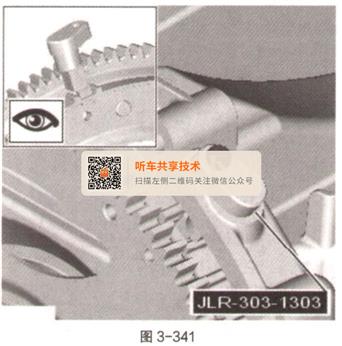

    29拆除专用工具，如图3-341。专用工具：JLR-303-1303。

    30安装专用工具，如图3-342。专用工具：JLR-303-1304。

    31使用M16垫圈安装曲轴带轮螺栓，以防止安装过程中对曲轴造成损坏，如图3-343。扭矩：50N·m。

    32拆除专用工具，如图3-344。专用工具：JLR-303-1304。

    33顺时针旋转发动机2周。
    34仅顺时针旋转曲轴。安装专用工具，如图3-345。专用工具：JLR-303-1303。

    35安装专用工具，如图3-346。专用工具：JLR-303-1304。

    36安装如图3-347部件。

    37拆除专用工具，如图3-348。专用工具：JLR-303-1304。

    38如果无法安装专用工具，返回到安装步骤22，直至正确安装专用工具303-1445为止。如果按指令需执行步骤22，要确保在安装专用工具之前先松开可变气门正时装置固定螺栓。安装专用工具，如图3-349。专用工具：303-1445。

    39如果无法安装专用工具，则必须重复执行正时链条安装步骤。安装专用工具，如图3-350。专用工具：303-1445。

    40拆除专用工具，如图3-351。专用工具：303-1445。

    41拆除专用工具，如图3-352。专用工具：303-1445。

    42拆除专用工具，如图3-353。专用工具：JLR-303-1303。

    43安装如图3-354部件。扭矩：10N·m。

    44安装正时盖。
    45连接蓄电池接地电缆。

   （二）燃油泵凸轮轴拆卸和安装
   （1）拆卸。为清晰起见，某些图示中可能没有显示发动机。
    ①断开蓄电池接地电缆的连接。
    ②确保采用车轴支架支撑车辆。抬起并支撑车辆。
    ③拆下油底壳延展（后轮驱动），拆下油底壳（全轮驱动）。
    ④拆下如图3-355箭头部件。

⑤拆下如图3-356箭头部件。

    ⑥拆卸该部件时要加倍小心，以免损坏接合面，如图3-357。

   （2）安装。
    ①确保接合面干净且没有杂质。
    ②请格外小心，切勿损坏啮合面。拧紧如图3-358箭头螺栓。扭矩：12N·m。

③安装如图3-359螺栓。扭矩：21N·m。

    ④安装下部正时链，确保有色正时链链节与燃油轨高压燃油泵凸轮轴、平衡轴和曲轴链轮标记正确对齐，如图3-360。

    ⑤确保张紧器弹簧正确定位，如图3-361。扭矩：21N·m。

    ⑥安装油底壳延展（后轮驱动），安装油底壳（全轮驱动）。
    ⑦连接蓄电池。

   （三）燃油泵凸轮轴正时检查一般步骤
   （1）专用工具。
      ① JLR-303-1303正时工具，如图3-362。

    ② JLR-303-1621对齐工具，燃油泵凸轮轴正时，如图3-363。

   （2）检查。
    ①断开蓄电池接地电缆的连接。
    ②切勿在仅靠一个千斤顶支撑的车上或车下工作。始终将车辆支撑在安全台架上。抬起并支撑车辆。
    ③拆卸空气导流板。
    ④为收集漏出的机油做好准备。弃用密封垫圈，如图3-364。将发动机机油收集于清洁的容器中。

⑤拆卸如图3-365部件。

    ⑥仅顺时针旋转曲轴。确保曲轴完全锁定到位，如图3-366。专用工具：JLR-303-1303。

    ⑦使用合适的标志笔，标记曲轴带轮的位置，如图3-367。

    ⑧丢弃密封件，如图3-368。

    ⑨拆下专用工具：JLR-303-1303，如图3-369。

    ⑩如需要，请小心调整曲轴位置以便能正确安装专用工具，如图3-370。专用工具：JLR-303-1621。

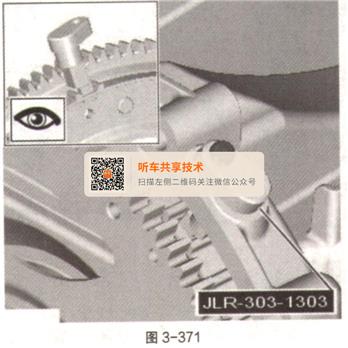

    11调整曲轴位置时切勿用力过大。如果不能安装曲轴正时工具，则需要调整燃油泵凸轮轴正时。如需要，请小心调整曲轴位置以便能正确安装专用工具。专用工具：JLR-303-1303，如图3-371。如果不能安装曲轴正时工具，则需要调整燃油泵凸轮轴正时。

    12拆下专用工具：JLR-303-1621，如图3-372。

    13安装一个新密封圈，如图3-373。扭矩：12N·m。

    14拆下专用工具：JLR-303-1303，如图3-374。

    15安装如图3-375部件。扭矩：10N·m。

    16安装一个新的油封垫圈，如图3-376。扭矩：24N·m。

    17连接蓄电池接地电缆。
    18在启动发动机前，确保在加注机油后车辆放置5min，并且发动机机油油位至少达到最低油位（通过执行步骤⑨～16实现）。向发动机添加机油。清理机油加注口盖区域任何残留的发动机机油。
    19确保车辆在加注机油后已放置5min。启动发动机前请执行步骤⑨～16。
    20启动发动机并让其运转10min，然后关闭发动机。检查是否泄漏。
    21请确保变速杆和换挡装置位于驻车（P）位置。确保机罩打开。打开点火开关。
    22按右侧的方向按钮，进入组合仪表菜单，如图3-377。

    23按下右侧的OK（确定）按钮，如图3-378。

    24按右侧的方向按钮，进入Oil Level Display（机油油位显示），如图3-379。

    25按下右侧的OK（确定）按钮，然后按说明执行，如图3-380。

    26在2s内按巡航取消按钮2次，如图3-381。

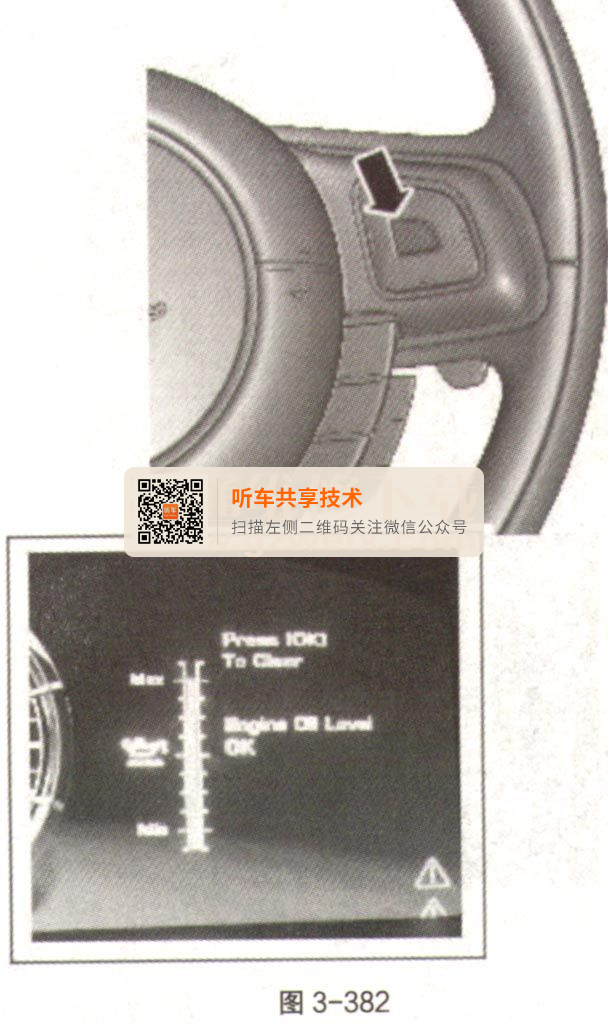

    27信息中心显示将会返回到行车计算机中的常规显示屏幕。按下右侧的OK（确定）按钮，然后按说明执行。检查机油油位显示屏显示机油油位读数。只有在启动并运行发动机10min后（如步骤⑧中），才能关闭发动机，然后待机10min，从机油油位显示屏上读取读数（如图3-382），如果需要，加注发动机机油。

    28如果在上一步骤中指示需执行步骤⑨～15，则返回步骤⑧，继续执行其程序。关闭点火开关。
    29如果又加注了机油，等待10min，使发动机机油油位稳定。
    30以下步骤的目的是更新平均机油油位值。打开点火开关。按住巡航控制取消按钮2s以上，如图3-383。

    31信息中心显示将会返回到行车计算机中的常规显示屏幕。
    32关闭点火开关。
    33打开点火开关。
    34按右侧的方向按钮，进入组合仪表菜单，如图3-384。

    35按下右侧的OK（确定）按钮，如图3-385。

    36按右侧的方向按钮，进入Oil Level Display（机油油位显示），如图3-386。

    37按下右侧的OK（确定）按钮，然后按说明执行，如图3-387。

    38安装空气导流板。
