丰田锐志／皇冠发动机正时链条的拆卸

    (1)拆下带自动变速器的发动机总成。
    (2)拆下发动机配线。
    (3)拆下油位计导管，如图1-5所示。

①拆下油位计。
②拆下螺栓，取出1号和2号油位计导管。
③从油位计导管上拆下O形圈。
(4)拆下右排气歧管。
(5)拆下左排气歧管。
(6)拆下起动机总成。
(7)拆下自动变速器总成。
(8)拆下前悬架横梁。
(9)拆下驱动盘和齿圈。
(10)将发动机固定到发动机台架上。
(11)拆下风扇和发电机V形传动带。
(12)拆下发电机总成。
(13)分离空调压缩机总成。
(14)拆下2号惰轮。
(15)拆下5个螺栓和多槽带张紧器，如图1-6所示。

(16)拆下水泵传动带轮。
(17)拆下进水口。
(18)拆下曲轴传动带轮。
①用专用工具SST固定住曲轴传动带轮，松开曲轴传动带轮螺栓如图1-7所示。

②用曲轴传动带轮螺栓和SST拆下曲轴传动带轮，如图1-8所示。

(19)拆下2号机油盘。
①拆下5个螺栓和2个螺母，如图1-9所示。

②在机油盘和2号机油盘件之间插人SST刀片，切断涂抹的密封胶并拆下2号机油盘，如图1-10所示。

(20)拆下机油盘。
①拆下16个螺栓和2个螺母，如图1-11所示。

注意：确保将拆下的零件装回原位。
②如图1-12所示，用螺钉旋具在机油盘和汽缸体间撬动，拆下机油盘。

③从机油泵上拆下O形圈，如图1-13所示。

 (21)拆下3个螺母、机油集滤器和衬垫，如图1-14所示。

(22)拆下进气稳压罐。
(23)拆下点火线圈总成。
(24)拆下1号油管。
(25)拆下2号油管。
(26)拆下右汽缸盖。
(27)拆下左汽缸盖罩。
(28)拆下正时链条盖。
(29)拆下正时链条盖油封。
(30)将1号汽缸设在压缩行程上止点位置。

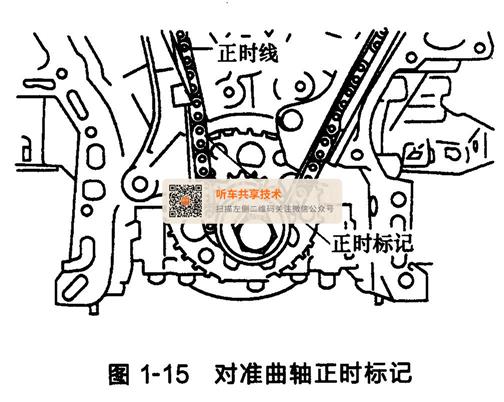

    ①安装曲轴传动带轮螺栓，转动曲轴，使曲轴正时标记与汽缸体的正时线对齐，如图1-15所示。

    ②如图1-16所示，检查凸轮轴正时齿轮的正时标记是否与轴承盖的正时标记对齐。如果没对齐，则将凸轮轴转动一圈（360°），对齐上述正时标记。

 (31)拆下1号正时链条张紧器总成。

注意：
不要转动已拆下正时链条张紧器的曲轴。
若转动已拆下正时链条的凸轮轴，则先将TDC曲轴逆时针转动40°。

①如图1-17所示，当顺时针转动张紧器限位板时，将正时链条张紧器柱塞推进去。

②当逆时针转动张紧器限位板时，将φ3.5 mm的销插人限位板和张紧器上的孔，固定限位板。
③拆下2个螺栓和正时链条张紧器。
    (32)拆下正时链条张紧器制动块。
    (33)拆下正时链条。
    ①逆时针转动曲轴10°，松开曲轴正时齿轮的正时链条。
    ②从曲轴正时齿轮上拆下正时链条，将它放在曲轴上。
    ③顺时针转动右排上的凸轮轴正时齿轮总成(360°)，如图1-18所示，将其固定，确保松开中间正时链条。

    ④拆下正时链条。
