丰田汉兰达发动机正时链条安装方法

    (1)安装2号正时链条张紧器，如图1-230所示。

    ①用螺栓安装2号正时链条张紧器，螺栓的紧固力矩为21N·m。
    ②推人张紧器的同时，把直径为1. 0mm的销子插人孔中，将其固定。
    (2)安装凸轮轴正时齿轮和2号正时链条（汽缸列1）。
    ①如图1-231所示，使正时链条上的黄色标记与凸轮轴正时齿轮上的标记对准。

    ②在螺栓、螺纹表面和螺栓座表面上薄薄涂抹一层发动机机油。
③使凸轮轴的锁销对准凸轮轴正时齿轮的销孔。安装好2号正时链条后，安装凸轮轴
正时齿轮和右侧排气凸轮轴正时齿轮。

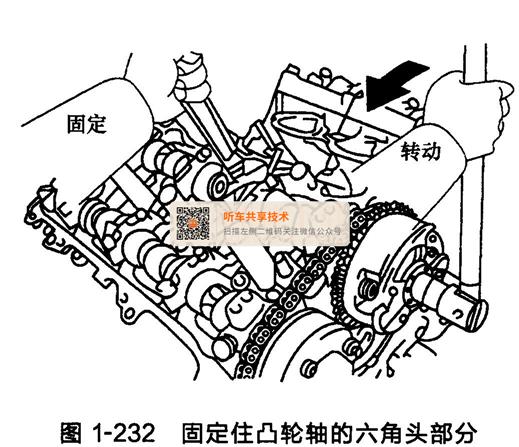

    ④用扳手固定住凸轮轴的六角头部分，如图1-232所示，紧固螺栓和凸轮轴正时齿轮螺栓的紧固力矩为10ON·m。

    ⑤从2号正时链条张紧器上拆下销子。
    (3)安装3号正时链条张紧器，如图1-233所示。

    ①用螺栓安装3号正时链条张紧器，螺栓的紧固力矩为21N·m。
    ②推入张紧器的同时，把直径为1. 0mm的销子插人孔中，固定张紧器。
    (4)安装凸轮轴正时齿轮和2号正时链条（汽缸列2）。
    ①如图1-234所示，使正时链条上的黄色标记板与凸轮轴正时齿轮上的正时标记对准。

②在螺栓、螺纹表面和螺栓座表面上薄薄涂抹一层发动机机油。
    ③使凸轮轴锁销对准凸轮轴正时齿轮的销孔。安装好3号正时链条后，安装凸轮轴正时齿轮和右侧排气凸轮轴正时齿轮。
    ④用扳手固定住凸轮轴的六角头部分，如图1-235所示，紧固螺栓和凸轮轴正时齿轮，螺栓的紧固力矩为100N· m,

    ⑤从3号正时链条张紧器上拆下销子。
    (5)安装1号正时链条减振器，安装1号正时链条减振器螺栓，螺栓的紧固力矩为23N·m，如图1-236所示。

(6)安装2号正时链条减振器。
(7)安装2个链条和曲轴正时链条轮，如图1-237所示。

(8)安装惰轮（图1-238）。

①在1号惰轮轴的旋转表面上涂抹一层发动机机油。
②使1号惰轮轴的锁销对准汽缸体上的锁销槽，暂时安装1号惰轮轴和2号惰轮轴的惰轮。
③用10mm的六角扳手紧固2号惰轮轴，紧固力矩为60N·m。
    (9)安装正时链条。
    ①如图1-239所示，对准标记板和正时标记，安装正时链条（凸轮轴标记板为橙色）。

    ②先不要把正时链条盘到曲轴上，如图1-240所示，可先暂时将其放在曲轴上。

    ③逆时针转动汽缸列1上的凸轮轴正时齿轮，张紧汽缸列之间的正时链条。
    注意：当重复使用张紧轮时，要把链条板对准原来所在的位置标记，如图1-241所示。

    当重复使用张紧链条轮时：
    ①如图1-242所示，对准标记板和正时标记，并将正时链条安装到曲轴正时链条轮上（曲轴标记板为黄色）。

    ②暂时紧固曲轴传动带轮固定螺栓。
③顺时针转动曲轴，使曲轴达到右侧缸体孔径中心线（上止点）位置，如图1-243所示。

(10)安装正时链条张紧器导板。
(11)安装1号正时链条张紧器。
①向上移动挡片解除锁止，将柱塞推人张紧器，如图1-244所示。

②向上移动挡片卡紧锁扣，将六角扳手插入挡片孔内，如图1-244所示。
③安装1号正时链条张紧器螺栓并紧固至1ON-m，如图1-245所示。

④从1号正时链条张紧器上拆下六角扳手，检查并确认各个正时标记在上止点时对准曲轴，如图1-246所示。

⑤拆下传动带轮固定螺栓。
(12)安装正时链条箱油封。用专用工具敲入一个新的正时链条箱油封，直到其表面与正时链条箱边缘平齐，如图1-247所示。

(13)安装水泵。使用新的水泵衬垫，把水泵的8个螺栓紧固至91N"m。如图1-248所示，A螺栓必须更换。

(14)安装正时链条盖。
    ①如图1-249所示位置，连续涂抹密封胶。

    ②密封胶涂抹完毕后，在3min内安装正时链条盖。
    ③安装好正时链条盖后，至少2h内不要启动发动机。
    ④安装新衬垫，如图1-250所示。

    ⑤把机油泵主动转子花键与曲轴对准（图1-251），把花键和正时链条盖安装到曲轴上。

    ⑥紧固正时链条盖上的螺栓和螺母（图1-252）。部位1-3的螺栓紧固力矩为21N·m;

对于部位3的螺栓，先紧固上螺栓和螺母，然后再紧固下螺栓和螺母；部位4中螺栓A的
紧固力矩为43N·m，其他螺栓的紧固力矩为21N·m。
⑦安装新的链条盖板衬垫和链条盖板，螺栓的紧固力矩为9. 1N·m。
