丰田汉兰达发动机正时链条拆卸方法

丰田汉兰达发动机（2GR-FR型）正时链条部件

  发动机正时链条部件如图1-212所示。

    (1)拆卸正时链条盖。
    ①拆卸正时链条盖的螺栓和螺母，如图1-213所示。

    ②在螺钉旋具头部缠上胶带，撬动正时链条盖与汽缸盖之间的部位，拆卸正时链条盖，如图的1-214所示。

    ③拆卸正时链条盖板和正时链条盖板衬垫，如图1-215所示。

    (2)拆卸正时链条箱油封。
    在螺钉旋具头部缠上胶带，撬出正时链条箱油封，如图1-216所示。

    (3)把1缸设置到压缩行程上止点位置，如图1-217所示。

    ①把曲轴转角信号盘上的正时标记的位置设置到右侧缸体孔中心线上。

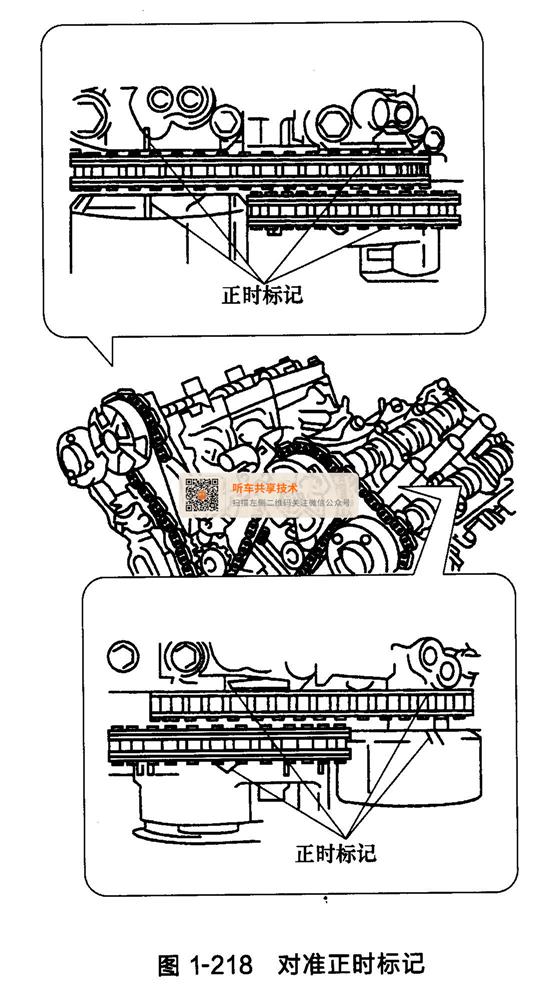

②检查并确认凸轮轴正时齿轮的正时标记对准轴承盖上的正时标记，如图1-218所示，如果没有对准，则将曲轴转动1周，对准正时标记。

(4)拆卸1号正时链条张紧器总成。
①向上移动挡片，松开锁止，将柱塞推人张紧器，如图1-219所示。

②向下移动挡片，锁定锁止机构，然后插人直径127mm的销子，如图1-219所示。
③拆卸张紧器螺栓（图1-220）和1号链条张紧器总成。

(5)拆卸正时链条张紧器导板。
(6)拆卸正时链条。
①逆时针转动曲轴10°，松开正时链条，如图1-221所示。

②拆卸曲轴传动带轮固定螺栓。
③从曲轴正时链条轮上拆下正时链条，如图1-222所示，将其放在曲轴上。

④顺时针转动汽缸列1上的凸轮轴正时齿轮约60°，使其停留在如图1-223所示的位置。

⑤拆卸正时链条。
(7)拆卸惰轮链条轮。用10mm的六角扳手拆卸2号惰轮、张紧链条总成和1号惰轮如图1-224所示。

(8)拆卸1号正时链条张紧器螺栓，如图1-225所示

(9)拆卸2号正时链条张紧器。
    (10)拆卸曲轴正时链条轮，如图1-226所示。

    ①从曲轴上拆下曲轴正时链条轮。
    ②从曲轴上拆下2个键。
    (11)拆卸凸轮轴正时链条轮和2号正时链条。
    ①拉起2号正时链条，同时把一根直径1. 0mm的销子插人孔中将其固定，如图1-227所示。

    ②用扳手固定住凸轮轴的六角头部位。拆卸凸轮轴正时齿轮，如图1-228所示。

    ③拆卸2号正时链条。
(12)拆卸2号正时链条张紧器螺栓，如图1-229所示。
