丰田雅力士发动机（1ZR-FE型／4ZR-FE型）正时链条的安装方法

(1)安装加强曲轴箱总成，如图1-156所示。

    (2)安装发动机后油封件。
    ①用SST和锤子均匀敲打油封件，如图1-157所示，直至其表面与后油封挡圈边缘齐平。

    ②在新油封唇部涂抹MP润滑脂。
    (3)安装机油泵总成。
    (4)安装2号油底壳。
    (5)安装油底壳放油螺塞。．
    (6)安装汽缸放水龙头总成。
    (7)安装通风阀。
    (8)安装汽缸盖垫片。
    (9)安装汽缸盖。
    (10)安装气门间隙调节器总成。
    (11)安装1号气门摇臂。
    (12)安装1号凸轮轴轴承。
    (13)安装机油控制阀滤清器。
    (14)安装2号凸轮轴轴承。
    (15)安装2号凸轮轴。
    (16)安装凸轮轴。
    (17)安装凸轮轴轴承盖。
(18)安装凸轮轴外壳，如图1-158所示。

    (19)安装凸轮轴正时齿轮总成。
    ①检查并确认定位销安装在凸轮轴上。
    ②如图1-159所示，将凸轮轴正时齿轮和凸轮轴安装在一起，直销和键槽要对准。

    ③如图1-160所示，转动凸轮轴正时齿轮，同时将其轻轻压向凸轮轴。将直销进一步推入键槽中。

④测量齿轮和凸轮轴之间的间隙。
    ⑤凸轮轴正时齿轮固定就位时，拧紧凸缘螺栓，如图1-161所示。

    ⑥检查并确认凸轮轴正时齿轮可移动到延迟角侧（朝右方向），且锁止到最大延迟位置。
    (20）安装排气凸轮轴正时齿轮总成。
①检查并确认定位销安装在凸轮轴上，如图1-162所示。

    ②通过对准键槽和直销将排气凸轮轴正时齿轮和凸轮轴安装在一起。
    ③将齿轮轻轻压向凸轮轴，如图1-163所示，并转动凸轮。进一步按压使直销进入键槽。

    ④检查并确保齿轮凸缘和凸轮轴之间没有间隙。
    ⑤在排气凸轮轴正时齿轮固定的状态下拧紧凸缘螺栓，如图1-164所示。

    ⑥检查并确保排气凸轮轴正时齿轮已锁止。
    (21)安装曲轴正时齿轮键。

    (22)安装1号曲轴位置传感器齿板，如图1-165所示。

    (23)安装2号链条。
    ①按如图1-166所示设置曲轴键，让“F”标记朝前。

    ②转动驱动轴，使缺口朝右。

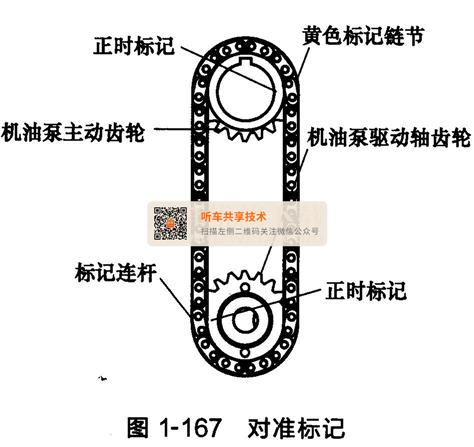

    ③如图1-167所示，将黄色标记链节与各齿轮的正时标记对准。

④键条安装在齿轮上时，将齿轮安装到曲轴和机油泵轴上。
⑤用螺母暂时拧紧机油泵驱动轴齿轮。
    ⑥将缓冲弹簧插入调节孔内，然后用螺栓安装链条张紧器板，如图1-168所示。

    ⑦将机油泵驱动轴齿轮的调节孔与机油泵的槽对准，如图1-169所示。

⑧将一根直径为4mm的钢条插入机油泵驱动轴齿轮的调节孔内，将齿轮锁止，如图1-170所示，然后拧紧螺母。

 (24)安装曲轴正时齿轮或链轮，如图1-171所示。

(25)安装1号链条减振器，如图1-172所示。

 (26)安装链条。
①检查1号汽缸上止点位置。
a．暂时拧紧曲轴传动带轮螺栓。
b．逆时针转动曲轴，直到正时齿轮键向上，如图1-173所示。

    C．拆下曲轴传动带轮螺栓。
    d．检查各凸轮轴正时齿轮上的正时标记，如图1-174所示。

②如图1-175所示，将标记牌（橙色）和正时标记对准，并安装链条。

    注意：
    a．确保标记牌面向发动机前侧；
    b．凸轮轴侧的标记牌为橙色；
    c．不要将链条绕在凸轮轴正时齿轮总成的链轮上，只需将其放置在链轮上；
    d．使链条穿过1号减振器；
    ③不要将链条绕在曲轴上，如图1-176所示，放在曲轴上即可；

    ④用扳手固定凸轮轴的六角部分，并逆时针转动凸轮轴正时齿轮总成，以将标记牌（橙色）与正时校对准，如图1-177所示。

    注意：
    a．确保标记牌面向发动机前侧；
    b．凸轮轴侧的标记牌为橙色。．
    ⑤用扳手固定凸轮轴的六角部分，并顺时针转动凸轮轴正时齿轮总成。
    ⑥将标j己牌（黄色）与正时标记对准，如图1-178所示，并将链条安装到曲轴正时齿轮上。

    注意：曲轴侧的标记牌为黄色。
    ⑦重新检查上止点位置的各正时标记，如图1-179所示。

    (27)安装链条张紧器滑块，如图1-180所示。

    (28)安装2号链条减振器，如图1-181所示。

(29)安装1号发电机支架。
 (30)安装进水口外壳。
(31)安装正时链盖油封。
(32)安装正时链条或正时传动带。
(33)安装发动机正时以外的部件。
