丰田凯美瑞发动机正时链条的安装
(1)安装2号正时链条。
①将曲轴链置于左侧水平位置，如图1-51所示。
②转动驱动轴，使缺口朝上，如图1-51所示。
③如图1-52所示，将标记链节（黄色）与各齿轮的正时标记对准。
④用齿轮上的正时链条将链条轮安装到曲轴和油泵上。
⑤用螺母暂时拧紧驱动轴链条轮。
⑥将缓冲弹簧插人调节孔内，然后用螺栓安装正时链条张紧器板，如图1-53所示。
⑦对准油泵驱动轴链条轮调节孔内油泵槽，如图1-48所示。
⑧将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内，将齿轮锁住，然后拧紧螺母。拧紧力矩为30N·m。

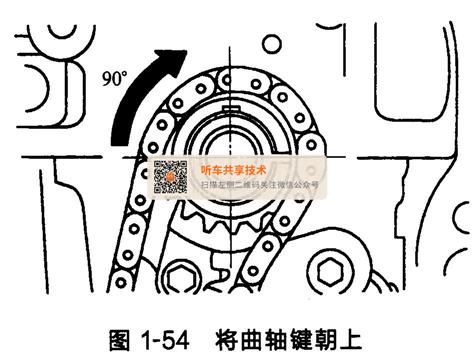

⑨顺时针转动曲轴90°，将曲轴链朝上，如图1-54所示。
(2)安装曲轴正时链条轮。
(3)用两个螺栓安装正时链条减振器，如图1-55所示。拧紧力矩为90N· m。
(4)安装1号正时链条。
①将1缸置于压缩行程上止点位置。用扳手转动凸轮轴六角部位，使凸轮轴正时齿轮的各个正时标记与1号和2号轴承盖上的各个正时标记对准，如图1-56所示。
用曲轴传动带轮螺栓转动曲轴，使曲轴键朝上，如图1-57所示。
②将正时链条安装到曲轴正时链条轮上，使金色或粉色标记链节与曲轴上的正时标记对准，如图1-58所示。
③用SST和锤子敲人曲轴正时链条轮，如图1-59所示。
④将金色或黄色标记链节对准凸轮轴正时齿轮和链条轮的各个正时标记，然后安装正时链条，如图1-60所示。
(5)安装正时链条张紧器滑块，如图1-61所示，拧紧力矩为19N·m。
(6)用螺栓安装正时链条导向器。
(7)安装1号曲轴位置传感器齿板，让标记F朝上，如图1-62所示。
(8)安装正时链条箱油封。
(9)安装正时链条分盖总成。
(10)安装带V形加强筋的正时传动带张紧轮总成。拧紧力矩为60N ·m。
(11)用3个螺栓安装支座，如图1-63所示。拧紧力矩为54N · m。
(12)安装发动机安装隔热板。
①抬起发动机，安装发动机隔热板RH。
②用4个螺母安装发动机隔热板RH，如图1-64所示。拧紧力矩：螺母A为95N ·m。
③用2个螺栓将转向机构回流管卡箍安装到车架上。拧紧力矩为78N · m。
④用螺栓安装发动机隔热板FR。拧紧力矩为87N·m。
(13)拆卸发动机吊耳。
(14)安装油底壳。
安装前应清除旧的密封材料，不要让机油滴落到汽缸体和油底壳的接触面上。如图1-65所示，在连续涂抹线内涂抹密封材料（直径为3-4mm）。
注意：除去接触表面上的机油。在涂抹密封材料后3min内安装油底壳。安装油底壳后，至少2h内不要启动发动机。

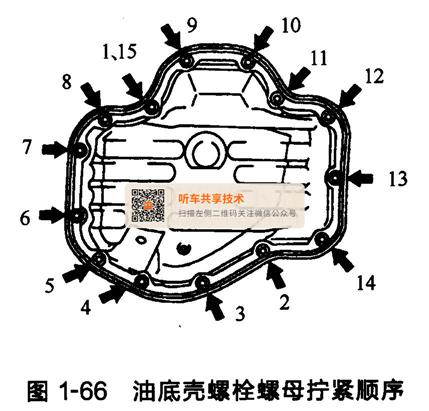

将油底壳安装在汽缸体上。应按如图1-66所示数字的顺序均匀拧紧12个螺栓和两个螺母。拧紧力矩为90N·m。
(15)安装曲轴位置传感器。
(16)安装曲轴传动带轮。
(17)安装1号正时链条张紧器总成。
①松开棘轮爪，然后将柱塞完全推人并使卡钩钩住销，使柱塞保持在如图1-67所示位置。
②用2个螺母安装垫片和正时链条张紧器，如图1-68所示。拧紧力矩为90N·m。
注意：在安装正时链条张紧器时，如果卡钩从柱塞上松开，那么应重新设置卡钩。
③逆时针转动曲轴，然后从卡钩上断开销，如图1-69所示。
④顺时针转动曲轴，检查柱塞是否伸出，如图1-70所示。
(18)安装汽缸盖罩。
①除掉接触表面上的密封材料。
②将密封材料涂抹到如图1-71所示箭头的位置。
注意：
·除去接触表面上的机油
·在涂抹密封材料后3min内安装汽缸盖革；
·安装汽缸盖罩后，至少2h内不要添加发动机机油。
③用8个螺栓和2个螺母安装汽缸盖罩，如图1-72所示。拧紧力矩：螺栓A为11N·m,螺栓B为14N·m,螺母为11N·m。
④用2个螺栓安装两根发动机配线，如图1-73所示。拧紧力矩为8. 4N · m,
(19)安装2号通气软管。
(20)安装通气软管。
(21)用4个螺栓安装4个点火线圈。拧紧力矩为9N·m。
(22)安装叶轮泵总成。
(23)安装发动机总成。
(24)安装V形传动带。
(25)安装2号发动机支座RH。
(26)安装发动机移动控制杆。
(27)安装2号发动机支撑件RH 。
(28)安装前排气管总成。
(29)添加发动机机油。
(30)连接蓄电池负极电缆。
(31)检查发动机机油是否泄漏。
(32)检查有无废气泄漏。
(33)检查点火正时。
(34)安装前翼子板密封件RH,
(35)安装发动机下盖LH。
(36)安装发动机下盖RH。
(37)安装前轮RH。
(38)安装1号发动机盖。
