丰田凯美瑞发动机正时链条的拆卸

    (1)断开蓄电池负极电缆。
    (2)拆卸1号发动机盖。
    (3)拆卸前轮RH。
    (4)拆卸发动机下盖LH。
    (5)拆卸发动机下盖RH。
    (6)拆卸前翼子板密封件RH.
    (7)放出发动机油。
    (8)拆卸前排气管总成。
    (9)拆卸2号发动机安装支撑件RH 。
    (10)拆卸发动机移动控制杆。
(11)拆卸2号发动机安装支座RH。

(12)拆卸V形传动带。
(13)拆卸发电机总成。
(14)拆卸叶轮泵总成。
(15)拆卸点火线圈总成。
(16)断开通气软管。
(17)断开2号通气软管。
(18)拆卸汽缸盖罩。
①拆卸2个螺栓并断开2根发动机配线，如图1-30所示。

②拆卸8个螺栓、2个螺母和汽缸盖罩，如图1-31所示。

(19)将1缸置于压缩行程上止点位置。
(20)拆卸曲轴传动带轮。
(21)拆卸曲轴位置传感器。
(22)拆卸油底壳。
①拆卸12个螺栓和2个螺母，如图1-32所示。

②在曲轴箱和油底壳之间插人SST刀片。切穿密封件并拆卸油底壳，如图1-33所示。

(23)拆卸1号正时链条张紧器总成。拆卸两个螺母、张紧轮和垫片，如图1-34所示。

注意：使用正时链条张紧器转动曲轴。
(24)安装发动机吊耳。
①如图1-35所示，用螺栓安装1号发动机吊耳和2号发动机吊耳。拧紧力矩为38N·m。

②将起吊装置安装到发动机吊耳和起重机上。
(25)拆卸带V形加强筋的正时传动带张紧轮总成。
①用起重机举起发动机。
②拆卸螺栓、螺母和带V形加强筋的正时传动带张紧轮，如图1-36中箭头所示。

(26)拆卸发动机安装隔热板。
①将发动机吊链安装到发动机吊耳上。
注意：不要将正时链条钩到其他部位来吊起发动机。
②拆卸螺栓，断开发动机安装隔热板FR，如图1-37中箭头所示。

③拆卸两个螺栓，从车架上断开转向机构回流管卡箍，如图1-38所示

④从发动机安装隔热板RH上拆卸4个螺母，如图1-39所示。

⑤抬起发动机，拆卸发动机安装隔热板RH。
(27)拆卸3个螺栓和发动机安装支座RH，如图1-40中箭头所示。

(28)拆卸正时链条盖。
(29)拆卸正时链条箱油封。
(30)拆卸1号曲轴位置传感器齿板，如图1-41所示。

(31)拆卸螺栓和正时链条张紧器滑块，如图1-42所示。

(32)拆卸两个螺栓和正时链条减振器，如图1-43所示。

(33)拆卸螺栓和正时链条导向器，如图1-44所示。

(34)拆卸1号正时链条，如图1-45所示。

(35)拆卸曲轴正时链条轮，如图1-46所示。

(36)拆卸2号正时链条。
    ①按逆时针方向转动曲轴90°，使油泵驱动轴链条轮调节孔与油泵槽对准，如图1-47所示。

    ②将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内，将齿轮锁住，然后拆卸螺母，如图1-48所示。

③拆卸螺栓、正时链条张紧器板和弹簧，如图1-49所示。

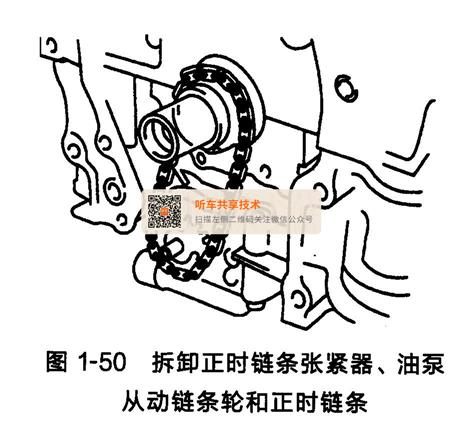

④拆卸正时链条张紧器、油泵从动链条轮和正时链条，如图1-50所示。
