本田思铂睿发动机（K24Z3型）正时链条的安装方法

    注意：
    ①使凸轮链条远离磁场；
    ②进行该步骤之前，检查可调气门正时控制（VTC）动作器是否已经通过逆时针方向旋转VTC动作器而锁定。如果没有锁定，则顺时针方向旋转VTC动作器，直到其停止，然后重新检查。如果仍没有锁定，则应更换VTC动作器。

    (1)将曲轴置于上止点（TDC）位置。将曲轴链轮上的TDC冲印标记A与发动机体上的指针标记B对齐，如图3-140所示。

    (2)将凸轮轴置于上止点（TDC）位置。可调气门正时控制（VTC）动作器上的冲印标记A和排气门凸轮轴链轮上的冲印标记B应位于顶部。将VTC动作器上的TDC冲印标记C和排气门凸轮轴链轮上的TDC冲印标记C对齐，如图3-141所示。

    (3)为固定进气门凸轮轴，将可调节棘爪臂轴（P/N24635-P6H-000）A插入凸轮轴位置（CMP）脉冲板A, B中的检修孔，并穿过5号摇臂轴保持架C，如图3-142所示。

    (4)固定排气门凸轮轴，将可调节棘爪臂轴（P/N24635-P6 H-000) A插入CMP脉冲板BD中的检修孔，并穿过5号摇臂轴保持架C。
    (5)将凸轮链条安装在曲轴链轮上，使彩色链板A与曲轴链轮上的标记B对齐，如图3-143所示。

 (6)将凸轮链条安装在VTC动作器和排气门凸轮轴链轮上，使冲印标记A与两个彩色链板B的中心对齐，如图3-144所示。

(7)安装凸轮链条导向装置A和张紧器臂B，如图3-145所示。

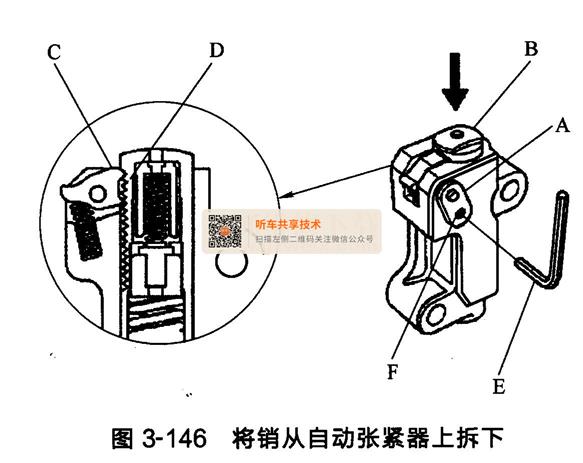

(8)更换凸轮链条时压紧自动张紧器。将销从自动张紧器上拆下。逆时针旋转平板A以松锁，然后将杆B下压，并将第一个凸轮C固定在齿条D第一齿上。将直径为1. 2mm的销或锁销（P/N14511-PNA-003） E插入孔F中，如图3-146所示。

    注意：如果链条张紧器没有依此设置，则张紧器将会受损。
    (9)安装自动张紧器，如图3-147所示。

    (10)安装凸轮链条导向装置，如图3-148所示。

    (11)从自动张紧器上拆下销或锁销（P/N14511-PNA-003），如图3-149所示。

(12)拆下可调节棘爪臂轴（P/N24635-P6 H-000），如图3-150所示。

    (13)检查链条盖油封是否损坏。如果损坏，则更换链条盖油封。
    (14) 清除链条盖配合面、螺栓和螺栓孔上的所有旧液体密封剂。
    (15) 清洁并干燥链条盖配合面。
(16) 在链条盖发动机体配合面及螺栓孔内螺纹上，均匀地涂抹液体密封剂，如图3-151所示。

    注意：沿线条A涂抹液滴直径约为3mm的液体密封剂。
    (17)在油泵的发动机体上表接触区域B和油泵的底座上表接触区域C上，涂抹液体密封剂。
    注意：在区域B与C上涂抹液滴直径为11mm、厚度为3mm的液体密封剂。
    (18)在油泵的油盘配合面上，涂抹液体密封剂，如图3-152所示。

    注意：
    ①沿线条A涂抹液滴直径约为3mm的液体密封剂；
    ②如果涂抹液体密封剂后已达到或超过了5min，则不要安装零、部件，而应清除已涂抹的液体密封剂。并重新涂抹新的液体密封剂。
    (19)在油泵上安装垫片A，然后安装新的O形密封圈B。先将油泵壳体C的边缘与油盘D的边缘对齐固定，然后再将油泵安装到发动机上E。擦去油盘与油泵配合面上的剩余液体密封剂，如图3-153所示。

    注意：
    ①安装油泵时。不要使底部在链条盖配合面上滑动；
    ②至少等待30min后，才能加注发动机油。
③安装油泵后至少3h内，不要运行发动机。

    (20)安装发动机侧的装配托架的螺栓，然后紧固发动机侧的装配托架的装配螺栓，如图3-154所示。

    (21)安装发动机侧的装配托架A，然后紧固新的螺栓B，并紧固螺栓C，如图3-155所示。

    (22)安装搭铁导线，如图3-155所示。
    (23)安装曲轴传动带轮。
    (24)安装VTC油控电磁阀。

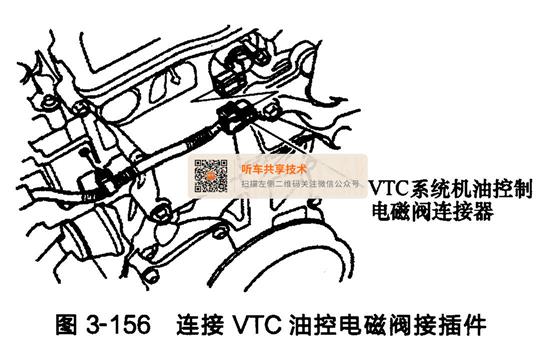

    (25)连接VTC油控电磁阀接插件，如图3-156所示。

    (26)配备油冷却器：使用一个新的O形密封圈B安装油冷却器软管接头管，如图3-157所示。

    (27)安装缸盖罩。
    (28)安装驱动传动带。
(29)安装挡泥板。
    (30)安装前车轮。
    (31)配备油冷却器：向散热器内重新加注发动机冷却液，在加热器阀门打开的情况下，放油冷却系统内的空气。
(32)进行曲轴位置（CKP）模式清除／CKP模式学习程序。
