本田锋范发动机（L 15A7/L 18A 1型）正时链条的安装

    注意：使凸轮轴链条远离磁场。
    (1)将曲轴置于上止点TDC位置。将曲轴链轮上的TDC标记A与发动机汽缸体上的指针B对准，如图3-64所示。

    (2)将凸轮轴设定到TDC位置。凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与汽缸盖的顶部边缘对准，如图3-65所示。

    (3)将凸轮轴链条安装在曲轴链轮上，使涂色的链节A与曲轴链轮上的标记B对准，如图3-66所示。

    (4)将凸轮轴链条安装在凸轮轴链轮上，使涂色的链节A与凸轮轴链轮上的标记B对准，如图3-67所示。

    (5)安装凸轮轴链条导板A与凸轮轴链条张紧器臂B，如图3-68所示。

    (6)安装自动张紧器，如图3-69所示。

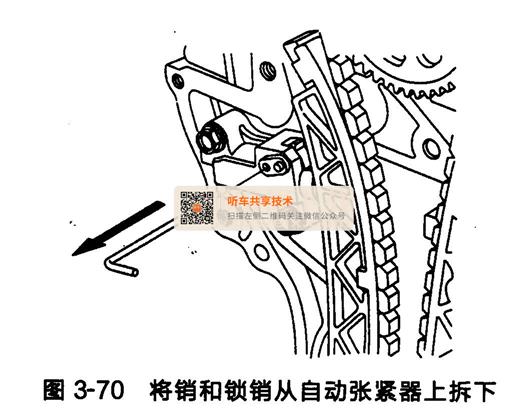

    (7)将销和锁销从自动张紧器上拆下，如图3-70所示。

 (8)检查机油泵油封件是否损坏。如果油封件损坏，则更换油封件。
(9)将所有旧的密封胶从机油泵结合面、螺栓和螺栓孔上清除。
(10)清理并风干机油泵结合面。
(11)在机油泵的发动机汽缸体结合面上均匀地涂抹密封胶，如图3-71所示。

    注意：沿双点划线A涂抹约2. 5mm胶条直径的密封胶。
(12)在机油泵的发动机汽缸体上表面接触部位B和机油泵的下汽缸体上表面接触部位C上涂抹密封胶。
(13)在机油泵的油底壳结合面上均匀地涂抹密封胶，如图3-72所示。

    注意：
    ①沿双点划线A涂抹约2. 5mm胶条直径的密封胶。
    ②如果涂抹密封胶后经过5min或更长时间，则不要安装零、部件。必须清除旧的残胶后重新涂抹密封胶。
    (14)将新的O形圈A安装到机油泵上。将机油泵B的边缘固定到油底壳C的边缘上，然后将机油泵安装到发动机汽缸体D上。松松地安装定位螺栓E，然后紧固8mm螺栓F,紧固6mm螺栓G和定位螺栓。清除油底壳和机油泵结合部位多余的密封胶，如图3-73所示。

注意：
    ①安装机油泵时，切勿将底面滑到油底壳安装表面；
    ②在加注发动机机油前，至少等待30min。
    ③安装机油泵后，至少3h内不要运行发动机。
    (15)安装发动机侧支座托架总成A,然后紧固新的发动机侧支座托架总成安装螺栓B，如图3-74所示。
    (16)松松地紧固新的发动机侧支座托架总成安装螺栓和螺母C，如图3-74所示。

(17)安装搭铁电缆D，如图3-74所示。

松开变速箱安装螺栓／螺母A，如图3-75所示。

(18)用举升机将车辆举升至最高位置。
松开下扭杆安装螺栓A，如图3-76所示。

(19)降下举升机上的车辆。
(20)紧固发动机侧支座托架安装螺栓／螺母，如图3-77所示。

(21)紧固变速箱安装螺栓／螺母，如图3-78所示。

(22)用举升机将车辆举升至最高位置。
(23)紧固下扭杆安装螺栓，如图3-79所示。

(24)降下举升机上的车辆。
(25)安装上扭杆的安装螺栓B，并按如图3-80所示力矩数字紧固新的上扭杆安装螺栓。

(26)安装固定空调管路的螺栓B。
(27)拆下千斤顶。
(28)安装曲轴传动带轮。
(29)安装曲轴箱强制通风（PCV）软管，如图3-81所示。

(30)安装缸盖罩。
(31)安装传动传动带自动张紧器。
(32)拆下挡泥板。
(33)拆下前轮。
(34)执行曲轴位置（CKP)模式，清除／曲轴位置模式学习程序
