2008款本田雅阁发动机正时传动带的安装

    (1)清理正时传动带轮、正时传动带导向板和上、下盖。
    (2)通过将正时传动带驱动轮齿上的TDC标记1对准机油泵上的指针2，将正时传动带驱动轮设定到上止点（TDC位置），如图3-41所示。

    (3)通过将凸轮轴传动带轮上的TDC标记1对准后盖上的指针2，将凸轮轴传动带轮设定到TDC位置，如图3-42所示。

    (4)用一个新的惰轮螺栓松松地安装惰轮，使惰轮能移动但不脱离。
    (5)如果自动张紧器已张开且不能安装正时传动带，则执行正时传动带更换程序。
    (6)从驱动轮开始按逆时针方向安装正时传动带，如图3-43所示。安装时不要损坏正时传动带。

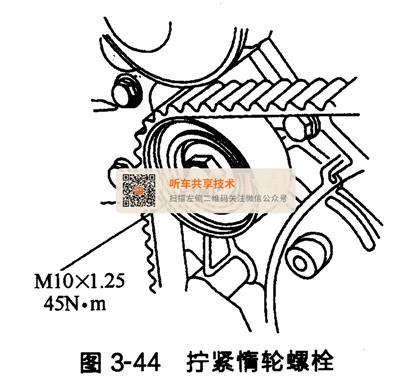

    (7)拧紧惰轮螺栓，如图3-44所示。

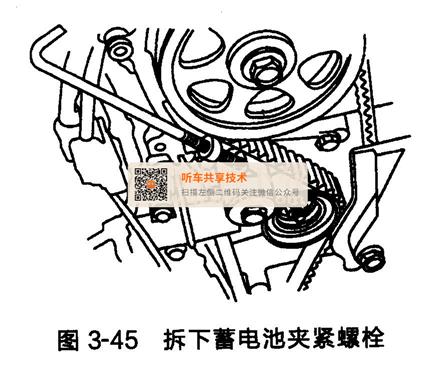

    (8)将蓄电池夹紧螺栓从后盖上拆下，如图3-45所示。

(9)安装发动机侧支座托架下半部分，如图3-46所示。

    (10)如图3-47所示，安装正时传动带导向板。

    (11)安装下盖，如图3-48所示。



  (12)安装前上盖和后上盖，如图3-49所示。

    (13)安装曲轴传动带轮。
    (14)顺时针方向转动曲轴传动带轮约6圈，以便将正时传动带定位在传动带轮上。
    (15)转动曲轴传动带轮，使其白色标记与指针对准，如图3-50所示。

(16)检查凸轮轴传动带轮标记是否对准，如图3-51所示。

    注意：如果标记未对准，那么转动曲轴360°，重新检查凸轮轴传动带轮标记是否对准。

①如果凸轮轴传动带轮标记在TDC位置，那么转至步骤（17）。
②如果凸轮轴传动带轮标记不在TDC位置，则应拆下正时传动带并重复步骤(2)-(6)。
(17)安装发动机侧支座托架上半部分，然后按如图3-52所示拧紧安装螺栓。

(18)安装搭铁电缆2。
(19)安装自动张紧器。
(20)安装挡泥板，如图3-53所示。

(21)安装右前轮。
(22)执行曲轴位置模式清除／曲轴位置模式学习程序。
