日产颐达／骐达发动机正时链条的安装

    发动机每个正时链条上的匹配标记和相应安装了零部件的链条上的匹配标记之间的关系，如图5-131所示。

    (1)安装曲轴链条轮以及和油泵驱动相关的零部件。
    ①同时安装曲轴链条轮、油泵驱动链和油泵链条轮，如图5-132所示。

    安装曲轴链条轮，使其无效齿区背向发动机。
    安装油泵链条轮，使其六角表面朝发动机前端。
    注意：与油泵驱动相关的零部件上没有匹配标记。
    ②使用TORX套筒（套筒尺寸：E8)套住油泵的顶端，然后拧紧油泵链条轮螺母，如图5-133所示。

    ③安装正时链条张紧器，如图5-129所示。

    将弹簧插入缸体前表面的固定孔，同时将正时链条张紧器插入轴内。
    安装后必须确认油泵驱动链已张紧。
    (2)安装正时链条，如图5-134所示。

    ①安装时对齐每个链条轮和正时链条的匹配标记。
    ②若这些匹配标记没有对齐，则轻微转动凸轮轴，以校正位置。在匹配标记对齐后，用手保持对齐状态。为避免发生跳齿现象，在前端盖安装好之前，不要转动曲轴和凸轮轴。
(3)安装正时链条张紧导杆和正时链条松紧导杆，如图5-135所示

(4)安装正时链条张紧器，如图5-136所示。



    装配时，可使用限位销将柱塞固定在压缩极限位置，然后安装柱塞。安装好正时链条张紧器后，小心地拉出限位销。
    (5)再次检查每个链条轮和正时链条的匹配标记位置。
    (6)在前端盖上安装前油封。
    (7)安装前端盖。

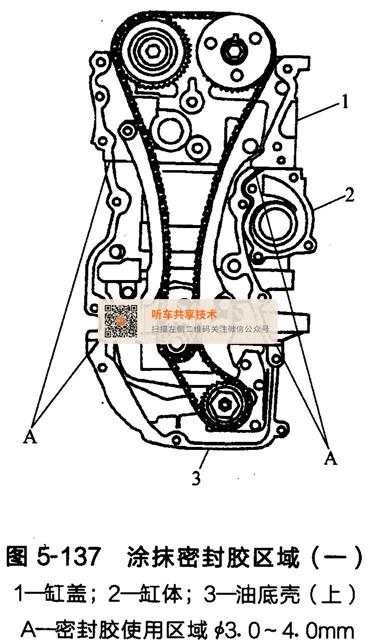

    ①用压缩器（SST; WS39930000）在如图5-137所示的地方呈点状涂密封胶。

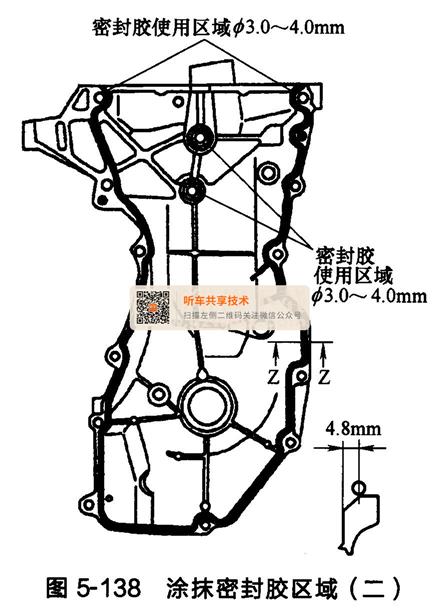

②用压缩器（SST; WS39930000）在如图5-138所示的地方呈点状涂密封胶。

③按如图5-139所示的数字顺序将螺栓拧紧，然后再重新按规定力矩拧紧。

注意：确认所有泄漏在表面上的密封剂都被清除干净。
(8)对齐曲轴键，安装曲轴传动带轮。
使用塑料锤敲击曲轴传动带轮时，请敲击其中央位置（非四周位置）。

    注意：安装时保证前油封唇部不损坏。
    (9)拧紧曲轴传动带轮螺栓。
    用传动带轮支架（通用维修工具）固定曲轴传动带轮，然后拧紧曲轴传动带轮螺栓。
    ①将发动机机油涂在曲轴传动带轮螺栓的螺纹和固定面上。
    ②拧紧曲轴传动带轮螺栓。拧紧力矩为35N·m。
    ③在曲轴传动带轮上标上油漆标记，以使其与曲轴传动带轮螺栓凸缘上的角度标记相匹配，如图5-140所示。可以在6个角度标记中选一个容易辨认的。

④顺时针再次拧紧60°。
(10)确认可以用手灵活地顺时针转动曲轴。
(11)按照与拆卸相反的顺序安装其他部件。
