日产逍客发动机（HR16DE型）正时链条的安装

发动机每个正时链条上的匹配标记和相应安装部件的链轮上的匹配标记之间的关系，如图5-64所示。

(1)安装曲轴链轮和与机油泵驱动相关的部件。
①同时安装曲轴链轮1、油泵驱动链条2和油泵链轮3，如图5-65所示。

安装曲轴链轮时，使其无效齿轮区域A朝向发动机背面。
安装油泵链轮时，使它的六角面B朝向发动机的前部。
②用TORX套筒固定油泵轴的顶端，然后拧紧油泵链轮螺母，如图5-66所示

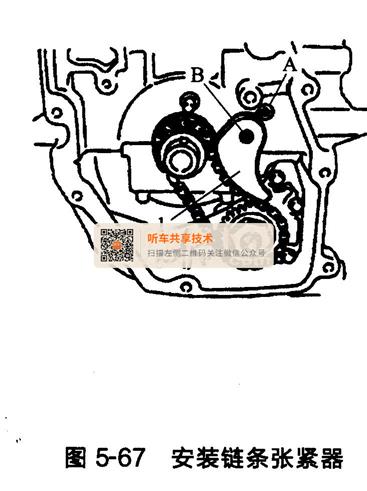

③安装链条张紧器1，如图5-67所示。

当把弹簧插入缸体前表面的固定孔A时，
检查安装后的油泵驱动链条是否张紧。
(2)按字母顺序对准标记安装正时链条，如图5-68所示。

如果匹配标记没有对齐，就轻轻旋转凸轮轴，纠正其位置。
注意：在安装正时链条后，要再次检查各链轮和正时链条的匹配标记位置。

为避免漏齿，在前盖安装前切勿转动曲轴和凸轮轴。
(3)安装张紧侧链条导杆2和松弛侧链条导杆1，如图5-69所示。

(4)安装链条张紧器1（用于正时链条），如图5-70所示。

    用限位销A将柱塞固定在完全压缩位置，然后安装。
    在安装链条张紧器后（对于正时链条），用力拉出限位销。
    (5)重新检查正时链条和每个链轮的匹配标记位置。
    (6)在前盖上安装前油封件。
    (7)安装前盖。
    ①如图5-71所示，用管压缩器（通用维修工具）将密封胶连续地涂抹到缸体A区域。

②如图5-72所示，用管压缩器（通用维修工具）将密封胶连续地涂抹到前盖配合面。
