君越2. 4L发动机（LAT/LEF型）正时链条的拆卸方法

    (1)拆下1号汽缸火花塞。
    (2)按发动机顺时针旋转方向转动曲轴，直至1号活塞位于压缩行程的上止点。
    (3)拆下凸轮轴盖。
    (4)拆下发动机前盖。
    (5)拆下正时链条导板螺栓和导板，如图4-61所示。

    注意：在拆下正时链条前，正时链条张紧器必须拆下以卸载链条张力。否则，正时链条将竖起，而且难以拆下。
    (6)拆下正时链条张紧器。
    (7)将一个24mm扳手安装在排气凸轮轴的六角部位，以固定凸轮轴。
    (8)拆下排气凸轮轴执行器螺栓。
    (9)拆下排气凸轮轴执行器，如图4-62所示。

    (10)拆下正时链条张紧器导板螺栓和导板，如图4-63所示。

    (11)拆下固定正时链条导板的检修孔塞，如图4-64所示。

    (12)拆下固定正时链条导板螺栓和导板，如图4-65所示。

   (13)将一个24mm扳手安装在进气凸轮轴的六角部位，以固定凸轮轴。
    (14)拆下进气凸轮轴执行器和正时链条，如图4-66所示。

    (15)通过汽缸盖顶部，拆下进气凸轮轴执行器和正时链条，如图4-66所示。
    (16)拆下正时链条曲轴链轮，如图4-67所示。

    (17)在更换平衡轴正时链条和链轮时，则执行以下步骤，如果不更换，则执行（20）步以下步骤。
    (18)拆下平衡轴传动链条张紧器螺栓和张紧器，如图4-68所示。

    (19)拆下可调平衡轴链条导板螺栓和导板，如图4-69所示。

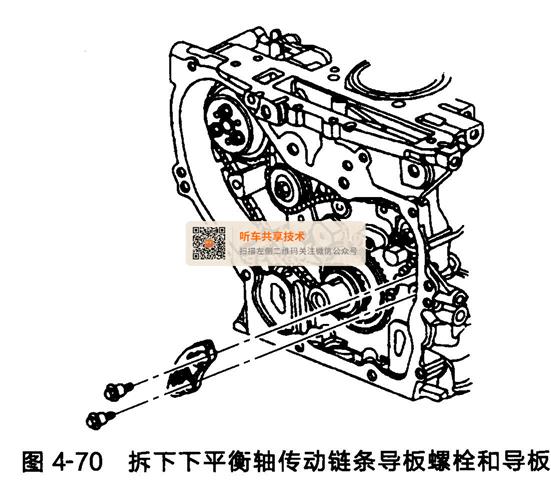

    (20)拆下下平衡轴传动链条导板螺栓和导板，如图4-70所示。

    (21)拆下上平衡轴传动链条导板螺栓和导板，如图4-71所示。

    (22)拆下平衡轴传动链条，如图4-72所示。

(23)拆下平衡轴传动链轮。
