上汽荣威750（2.5L 25K4F）发动机正时传动带拆卸方法

    （1）断开蓄电池的接地端。
    （2）拆下发动机机油冷卸器。
    （3）拆下辅助传动带。
    （4）拆下右前部的车轮。
    （5）拆下左后凸轮轴正时带盖。
    （6）给发动机放机油。
    （7）顺时针转动曲轴，对准上面的“SAFE”位置，直到曲轴带轮上的凹槽和前安装板上的箭头标记对准，同时如图27所示，后凸轮轴齿轮上正时标记也要对准。

    （8）如果是自动变速器，穿过下曲轴箱的内孔插入正时销T10009，如果是手动变速器，则要穿过外孔插入正时销T10009,把销一直放到驱动盘／飞轮内，以锁止曲轴，如图28所示。

（9）取下3个固定动力转向泵带轮的内六角螺钉，拿开带轮。
   （10）拧开3个固定动力转向泵的螺栓并把泵移到旁边，如图29所示。

   （11）松开连接发电机和蓄电池的导线接线端的软盖。
    （12）松开发电机输出接线端的螺母1，从接线端上断开导线，如图30所示。

    （13）从发电机上断开连接器2的连接。
    （14）拧下2个固定发电机的螺栓3。
    （15）松开并取下发电机。
    （16）拆下惰轮的内六角螺栓并拿开惰轮，如图31所示。

    （17）拧开3个固定驱动带右前盖的螺栓，如图32所示。

    （18）拧开3个固定驱动带左前盖的螺栓，如图33所示。

    （19）拿开两个前盖。
    （20）拆下曲轴带轮。

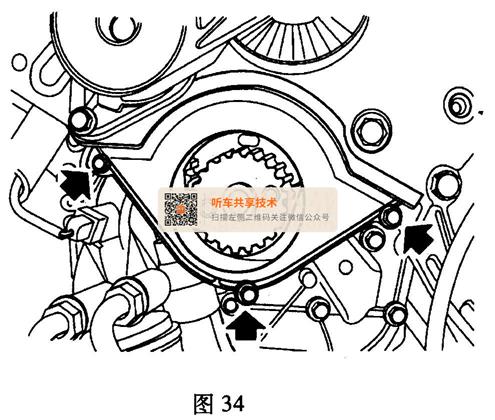

    （21）拧开固定凸轮轴驱动带下罩盖的3个螺栓并拿开盖子，如图34所示。

    （22）拧下固定自动张紧轮的2个螺栓并拿开张紧轮，如图35所示。

    （23）拧下将机油尺管固定到缸盖上的螺栓，从发动机油底壳拔出机油尺管，如图36所示。

（24）拧下将发动机辅助支架装到缸体上的3个顶部螺栓，取下辅助支架，如图37所示。

    （25）拧开将空调压缩机固定到辅助支架和缸体上的3个螺栓，移开压缩机并挂到旁边。
    （26）松开将发动机前辅助支架固定到缸体上的5个螺栓和2个螺柱，并移开辅助支架，如图38所示。

    （27）从正时带轮张紧器旁边取下橡胶堵盖，如图39所示。

（28）把内六角扳手装到正时带张紧轮上，按图40所示的箭头方向转扳手，释放正时带轮张紧器上的张力，拧下固定张紧器的2个螺栓。

    （29）拿开正时带轮张紧器。
    （30）如果还要装这个正时带，则应该标记好其转动方向。
    （31)拿开正时带。
    （32）取下两个排气凸轮轴的前油封，如图41所示。

    （33）把工具T10011装到2个前凸轮轴正时齿轮上，如图42所示。

    （34）拆下固定前凸轮轴正时齿轮的螺栓并废弃。
    （35）取下工具T10011。
    （36）取下凸轮轴正时齿轮和轮毅总成。
    （37）如图43所示，把T10003固定到后凸轮轴齿轮上，拧下将齿轮固定到凸轮轴上的螺栓并废弃。

    （38)以整体的方式，拿开左后凸轮轴齿轮和正时带。
    （39）如果还要装这个驱动带，则应该标记好正时带的转动方向。
    （40）从凸轮轴齿轮上拿开T10003，从齿轮上拿开正时带。
（41)按同样方法拆下右后凸轮轴齿轮和正时带，如图44所示。
