奥迪A6L（2. 0L BPJ）发动机正时校对方法

适用2008～2011年奥迪A6L（2.0L BPJ）车型

    （一）正时齿形传动带传动部件（图22）

    （二）拆卸方法
    (1)如图23所示，转动曲轴使凸轮轴正时齿轮位于上止点的标记上。凸轮轴正时齿轮的标记必须与齿形传动带护罩的箭头齐平。

    (2)拆下曲轴减振器／传动带轮。
    (3)拧出齿形传动带护罩下部部件的螺栓，如图24所示。

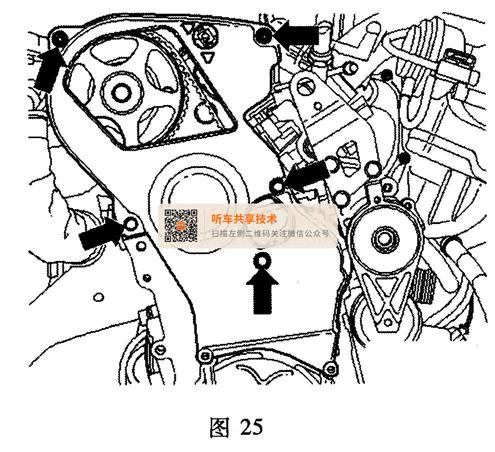

    (4)拧出齿形传动带护罩的其他螺栓，如图25所示，并将齿形传动带护罩从发动机上取下。

    (5)标出齿形传动带的转动方向。
    (6)松开张紧轮并取下齿形传动带。

    （三）安装方法
    (1)将齿形传动带按原来的转动方向放在曲轴齿形带轮上。
    (2)将齿形传动带护罩下部部件用两个下部螺栓固定住。
    (3)用新螺栓安装上减振器／传动带轮。
    (4)将曲轴和凸轮轴置于气缸1的上止点位置，如图23所示。
    (5)将齿形传动带按张紧轮、凸轮轴正时齿轮、冷卸液泵、惰轮的顺序装上，如图26箭头所示。

    注意气缸盖中传动带张紧轮的正确安装位置（图27）。

    (6)张紧齿形传动带。如图28所示，用内六角扳手卡在偏心轮上向右转（箭头方向），直至切口位于凸缘之上。

    (7)重新松开齿形传动带。
    (8)再次张紧齿形传动带，直至切口对准凸缘，然后拧紧固定螺母。
    (9)将曲轴沿发动机旋转方向继续转动两圈，直至发动机再次停到上止点上。
    (10)再次检查齿形传动带是否张紧（凸缘和切口位于相对的位置）。
    (11)再次检查配气相位。
