东风风神S30轿车（1. 6L）发动机正时校对方法

    （一）拆卸方法
    （1）关闭点火开关，断开蓄电池负极电缆。

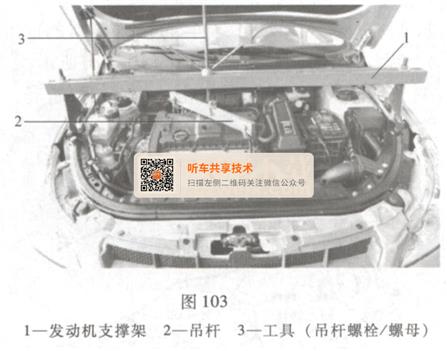

    （2）使用图103所示的发动机支撑工具支撑住发动机。

    1）首先拧紧发动机支撑架1上的两个固定螺母，将支撑架固定在车身上。
    2）用吊杆2勾住发动机的两个吊耳，再用工具3勾住吊杆2，然后用力旋转，将其固定在发动机支撑架1上。
    （3）拆卸发动机偏转限位衬1、发动机偏转限位衬隔套以及固定螺母，如图104所示。

    （4）拆卸发动机右支架总成2。
    （5）用飞轮定位杆定位发动机飞轮，如图105所示。

    （6）拆卸辅助传动带。
    （7）拆卸正时齿轮室上盖板的5个螺栓，如图106所示。

    （8）拆卸正时齿轮室上盖板的2个螺栓，取下正时齿轮室上盖板，如图107所示。

    （9）如图108所示，安装进气凸轮轴定位销2和排气凸轮轴定位销3。

    注意：进气凸轮轴定位销2和排气凸轮轴定位销3应该能够很容易地插入定位。
    （10）拧松张紧轮固定螺母1。
    （11）在a处用内六角扳手逆时针转动张紧轮以便将张紧轮固定销4安装到位。
    （12）逆时针方向转动张紧轮使指示器c定位在b处，便可将正时带置于最松弛状态。
    （13）拆卸曲轴带轮的3个固定螺栓，取下曲轴带轮，如图109所示。

    （14）拆卸正时齿轮室下盖板固定螺栓，取下正时齿轮室下盖板，再取下正时带，如图110所示。



 （二）安装方法
    （1）检查张紧轮是否能自由转动无卡滞现象。
    （2）先将正时带上的标记A与曲轴齿轮上的槽口D对齐，再将正时带保持夹放在曲轴齿轮上以便夹住正时带，如图111所示。

注意：正时带上的箭头标记应该沿着顺时针方向。
    （3）按照以下顺序安装正时带：
    带导轮→排气凸轮轴正时齿轮→进气凸轮轴正时齿轮→水泵带轮→张紧轮。
    （4）拧紧张紧轮，拧紧力矩：（21±4）N·m。
    （5）确保正时带上的B和C两标记与凸轮轴齿轮上的E标记一一对齐，如图112所示。

    （6）取出正时带保持夹、飞轮定位杆、进气凸轮轴定位销和排气凸轮轴定位销。
    （7）取出正时带保持夹、飞轮定位杆、进气凸轮轴定位销和排气凸轮轴定位销。
    （8）在图4-10-108所示的a处用内六角扳手转动，取出张紧轮固定销4。
    （9）让曲轴按照顺时针方向转动4圈，不要倒转，用飞轮定位杆定位发动机飞轮。
    （10）用进气凸轮轴定位销和排气凸轮轴定位销定位凸轮轴正时齿轮。
    （11）检查图4-10-108中所示的指针c，应该不超过缺口b处的左侧，否则应该重新调整张力。
    （12）安装正时齿轮室下盖板。
    （13）安装曲轴带轮。
    （14）安装正时齿轮室上盖板。
    （15)安装辅助传动带。
    （16）安装发动机右支架总成。
    （17）安装发动机偏转限位衬，发动机偏转限位衬隔套以及固定螺母。
    （18）取下发动机支撑架和吊杆和发动机飞轮定位杆。
    （19）连上蓄电池负极电缆。
