本田飞度（1.5L L15A7）发动机正时校对方法

适用2008～2012年本田飞度（1.5L L15A7）车型
    （一）拆卸方法
    注意：使凸轮链条远离磁场。
    (1)拆下缸盖罩。
    (2)使1号活塞在上止点（TDC）位置。凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与气缸盖的顶部边缘对准，如图1。

    (3)拆下右前轮。
    (4)拆下右侧挡泥板。
    (5)松开水泵带轮安装螺栓。
    (6)拆下传动带。
    (7)拆下水泵带轮，如图2所示。

    (8)拆下曲轴带轮。
    (9)拆下传动带自动张紧器。

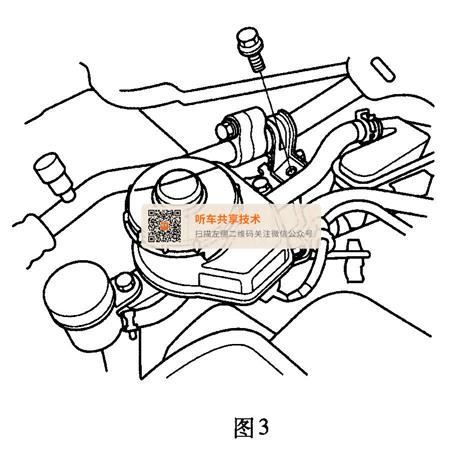

    (10)拆下空调管路托架安装螺栓，如图3所示。

    (11)在油底壳下放置一个千斤顶和木块，以支撑发动机。
    (12)拆下搭铁电缆A，然后拆下发动机侧支座／托架总成B，如图4所示。

    (13)拆下链条箱，如图5所示。

    (14)测量凸轮链条分离间距，如图6所示。如果间距小于维修极限，轮链条和凸轮链条张紧器。

    标准间距：19mm，维修极限：15mm。
    (15)在凸轮链条张紧器滑块A的滑动表面上涂抹新的发动机机油；用螺钉旋具夹住凸轮链条张紧器滑块，然后拆下螺栓B,并松开螺栓C，如图7所示。

    (16)拆下凸轮链条张紧器滑块，如图8所示。

    (17)拆下凸轮链条张紧器A和凸轮链条导板B，如图9所示。

    (18)拆下凸轮正时链条。

    （二）安装方法
    注意：使凸轮链条远离磁场。

    (1)将曲轴置于上止点（TDC）。将曲轴链轮上的TDC标记A与机油泵上的指针B对准，如图10所示。

    (2)拆下曲轴链轮。
    (3)将凸轮轴设定到TDC0凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与气缸盖的顶部边缘对准，如图11所示。

    (4)将凸轮链条安装在曲轴链轮上，使涂色的链节A与曲轴链轮上的TDC标记B对准，然后将曲轴链轮安装到曲轴上，如图12所示。

    (5) L15A7发动机：将凸轮链条安装到凸轮轴链轮上，使指针A与三个涂色链节B对准，如图13所示。

    (6) L13Z1发动机：将凸轮链条安装到凸轮轴链轮上，使指针A对准两个涂色链节B的中间，如图14所示。

    (7)安装凸轮链条张紧器A和凸轮链条导板B，如图15所示。

    (8)安装凸轮链条张紧器滑块，并松松地紧固螺栓，如图8所示。
    (9)在凸轮链条张紧器滑块A的滑动表面上涂抹新的发动机机油，如图16所示。

    (10)顺时针转动凸轮链条张紧器滑块以压紧凸轮链条张紧器，安装剩余的螺栓，然后紧固螺栓。
    (11)检查链条箱油封是否损坏。如果油封损坏，则更换。
    (12)将所有旧的密封胶从链条箱接合面、螺栓和螺栓孔上清除。
    (13)清洁并风干链条箱接合面。
