大众迈腾（1.8/TSI）发动机正时校对方法

适用2007～2012年大众迈腾（1.8/TSI）车型
（一）正时链条部件示意图（图23）

    （二）拆卸方法
    (1)用专用扳手转动曲轴带轮至“上止点”位置。带轮上的切口必须与正时链下部盖板的箭头标记对齐，凸轮轴上的标记1必须指向上方，如图24所示。

    (2)拆下正时链下部盖板。
    (3)沿图25箭头所示方向按压机油泵链条张紧器上的张紧弹簧，并用定位销锁定。拆卸机油泵链条张紧器1，然后从曲轴链轮上取下机油泵链条。

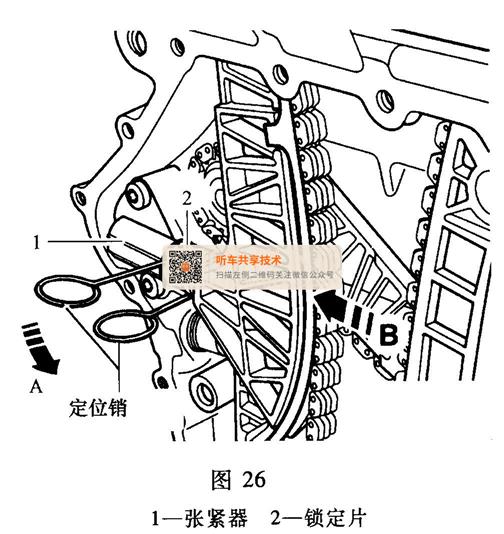

    (4)如图26所示，使用定位销插入链条张紧器1上锁定片2的孔中，沿箭头A方向稍稍撬开链轮张紧器的锁块，同时沿箭头B方向按压凸轮轴链条导向夹板，直至用定位销锁定了张紧器。

    (5)旋出链条张紧器固定螺栓，取下链条张紧器。
    (6)旋出链条张紧导轨和滑轨的导向螺栓，取出导轨和滑轨。
    (7)取下凸轮轴正时链条。
    (8)如图27所示，旋出平衡轴正时链条张紧器1。

    (9)旋出平衡轴正时链条导轨导向螺栓2, 3和4，取下导轨。
    (10)取下平衡轴正时链条。

    （三）安装方法
    (1)通过旋转螺栓1来转动中间链轮和进气侧平衡轴，使进气侧平衡轴上的标记位于中间链轮上的标记之间，如图28箭头所示。

    (2)安装平衡轴正时链，使平衡轴正时链上的有色链节分别对准曲轴链轮、进／排气侧平衡轴链轮上的标记，如图29箭头所示。

    (3)如图27所示，安装平衡轴正时链的导轨，旋入导向螺栓4, 3和2，以固定导轨。
    (4)安装链条张紧器1（图27)。
    (5)再次检查中间链轮和进气侧平衡轴上的标记是否对齐。
    (6)再次检查平衡轴正时链的标记是否对齐。
    (7)将凸轮轴正时链条安装到进、排气凸轮轴链轮上，通过调整凸轮轴位置使凸轮轴正时链上的有色链节对准进、排气凸轮轴链轮上的正时标记，如图30所示。

    (8)将凸轮轴正时链条置于曲轴链轮上并对齐正时标记。
    (9)如图31所示，安装凸轮轴正时链的导轨和滑轨，拧紧导向螺栓1和2,安装链条张紧器的固定螺栓3，然后取下定位销。

    (10)松开并取下TSI发动机进、排气凸轮轴调整工具。
    (11)其余的组装工作（如机油泵驱动链条的安装）以相反的顺序进行。
