起亚霸锐（3.8L）发动机正时校对方法

    适用2008～2010年起亚霸锐（3.8L）车型
    （一）安装前检查
    (1)检查凸轮轴链轮和曲轴链轮是否有磨损、裂缝和损伤。按需要更换。
    (2)检查张紧轮臂和链条导轨是否有磨损、裂缝或损伤。按需要更换。
    (3)检查用细杆释放棘爪时，张紧轮活塞是否光滑移动。
    （二）安装方法
    (1)将曲轴的键A与正时链盖的正时标记B对准，如图20所示。这样1号气缸的活塞位于压缩上止点。

    (2)安装张紧器适配器总成A，如图21所示。

    (3)安装曲轴链轮A（左凸轮轴驱动），如图22所示。

    (4)安装左正时链B和左正时链导轨A，如图23所示。

    注意：按以下顺序在凸轮轴和曲轴之间无松弛地安装正时链条：
    曲轴链轮→正时链导轨→排气凸轮轴链轮→进气凸轮轴链轮。
    安装正时链时，每个链轮的正时标记应与正时链的正时标记（颜色标记）相匹配，如图24所示。

    (5)安装左正时链张紧器臂B和左正时自动张紧器A，如图25所示。

    (6)安装曲轴链轮A（油泵和右凸轮轴驱动），如图26所示。

    (7)安装油泵链轮A和油泵链条B,如图27所示。

    (8)安装右正时链B和右正时链导轨A，如图28所示。

    注意：按以下顺序在凸轮轴和曲轴之间无松弛地安装正时链条：曲轴链轮→正时链导轨→排气凸轮轴链轮→进气凸轮轴链轮。
    安装正时链时，每个链轮的正时标记应与正时链的正时标记（颜色标记）相匹配，如图29所示。

    (9)安装右正时链张紧器臂B和右正时自动张紧器A，如图30所示。

    (10)安装油泵链导轨A，如图31所示。

    (11)安装油泵链张紧器总成A，如图32所示。

    (12)拉出液压张紧轮的定位销（左侧及右侧），如图34所示。

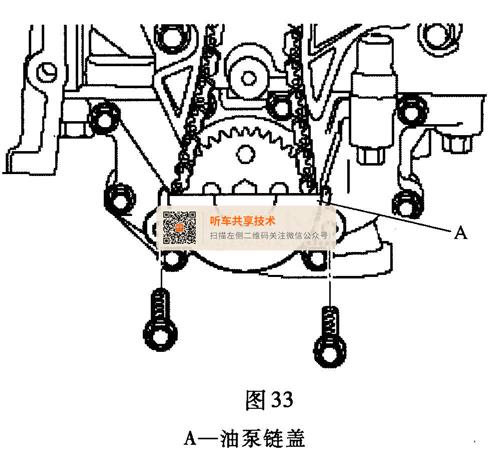

    (13)安装油泵链盖A，如图33所示。

    (14)顺时针转动曲轴2圈后，确认正时标记对齐。
    注意：一直顺时针方向旋转曲轴。将油压储存在正时链张紧器内之前，逆时针转动曲轴会导致链与链轮齿分开。
    (15)安装正时链条盖。
