起亚K2（1.4L/L 6L）发动机正时校对方法

    适用2011～2012年起亚K2（1.4L/L 6L）车型

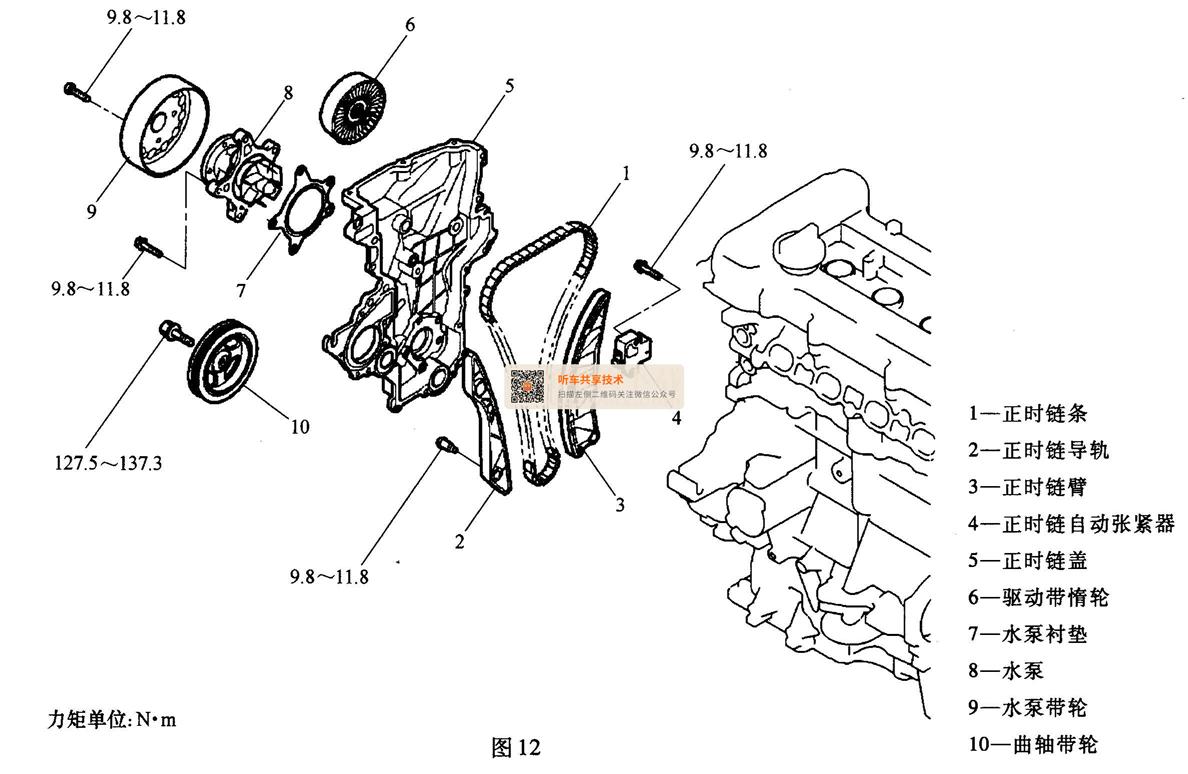

    （一）正时部件示意图（图12）

    （二）安装方法
    (1)将曲轴的定位销设置在约距垂直中心线3“的位置，如图13所示。

    (2)对齐曲轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置，如图14所示。

    (3)安装新O形圈A，如图15所示。

    (4)安装正时链条导轨A和正时链条B，如图16所示。

    提示：
    1)安装正时链时，对齐链轮和链条上的正时标记。
    2)链条安装顺序：曲轴链轮→正时链导轨→进气凸轮轴链轮→排气凸轮轴链轮。
    (5)安装链条张紧器臂A，如图17所示。

    (6)安装液压张紧器A，拆卸销B以释放链条张紧器，如图18所示。

    注意：重新检查曲轴和凸轮轴上的上止点标记。
    (7)安装正时链条盖，如图19所示。
