现代瑞纳（1. 6L G4FC）发动机正时校对方法

    适用2010～2011年现代瑞纳（1. 6L G4FC）车型
    （一）拆卸方法
    (1)拧下水泵带轮螺栓和驱动惰轮固定螺栓。
    (2)拆卸驱动带。
    (3)拆下交流发电机。
    (4)拆卸右前车轮。
    (5)拆卸发动机固定支架A，如图12所示。

    (6)拆下交流发电机支架B和发动机支撑支架A，如图13所示。

    (7)拆卸水泵带轮。
    (8)拆卸水泵A，如图14所示。

    (9)拆卸驱动带惰轮A，如图15所示。

    (10)分离点火线圈插接器A和通风软管B，如图16所示。

    (11)分离曲轴箱强制通风装置(PCV)软管A和PCSV软管B，如图17所示。

    (12)拆卸点火线圈。
    (13)拆卸气缸盖罩和衬垫，如图18所示。

    (14)拆卸发动机底盖。
    (15)顺时针旋转曲轴带轮，并对齐凹槽和正时链条盖的正时标记，如图19所示。

    (16)拧下曲轴螺栓B和曲轴带轮A,如图20所示。

    (17)拆卸正时链条盖A，如图21所示。

    (18)对齐凸轮轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置。检查曲轴的定位销是否朝向发动机上方，如图22所示。

    (19)拆卸液压张紧器A。拆卸张紧器前，在上止点用销通过孔B来固定张紧器的活塞，如图23所示。

    (20)拆卸正时链条张紧器臂A和导轨B，如图24所示。

    (21)拆卸正时链条A，如图25所示。



  （二）安装方法
    (1)将曲轴的定位销设置在约距垂直中心线3°，如图26所示。

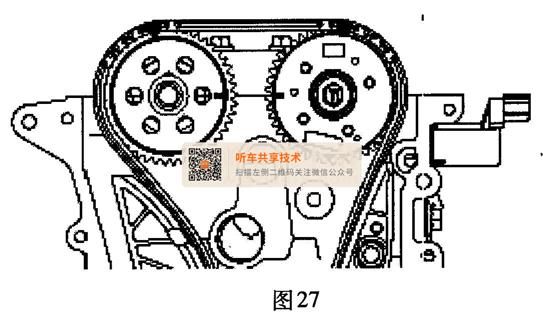

    (2)对齐凸轮轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置，如图27所示。

    (3)安装新O形圈A，如图28所示。

    (4)安装正时链条导轨和正时链条，如图29所示。

    (5)安装链条张紧器臂A，如图30所示。

    (6)安装液压张紧器A，拆卸销B以释放张紧器，如图31所示。

    (7)重新检查曲轴和凸轮轴上的上止点（TDC）标记是否对齐。
    (8)安装正时链条盖。
    (9)装配正时链条盖油封。
    (10)安装曲轴带轮，确保正时标记对齐。
    (11)安装发动机下盖。
    (12)安装前右车轮和轮胎。
    (13)安装气缸盖罩盖前，清除正时链盖和气缸盖上表面的机油、灰尘或硬化的密封胶。
    (14)在气缸盖罩上涂抹液态密封胶后，在5 min内重新装配。
    (15)使用新衬垫安装气缸盖。
    (16)按图32所示顺序拧紧气缸盖罩螺栓。

    (17)其他步骤按拆卸的相反顺序 进行 。
