丰田雅力士（1. 3L 2NZ-FE）发动机正时校对方法

    适用2008～2012年丰田雅力士（1. 3L 2NZ-FE）车型
    （一）拆卸方法
    (1)断开蓄电池负极电缆。
    (2)拆下右前车轮。
    (3)拆卸发动机右前下盖。
    (4)放出发动机机油。
    (5)放出发动机冷卸液。
    (6)拆下2号气缸盖罩。
    (7)卸下风扇和发电机V形带。
    (8)卸下发电机总成。
    (9)拆下1号点火线圈。
    (10)断开通风软管。
    (11)断开2号通风软管。
    (12)拆卸气缸盖罩分总成。
    (13)拆卸右前发动机安装的绝缘器组件。
    (14)拆卸曲轴减振器总成。
    (15)拆下曲轴位置传感器。
    (16)拆卸凸轮轴正时机油控制阀总成。
    (17)拆卸水泵带轮。
    (18)拆卸水泵总成。
    (19)拆卸横置发动机的安装支架。
    (20)拆卸机油泵总成。
    (21)拆卸机油泵密封件。
    (22)按下列方法拆卸链条张紧器总成。
    1)向上拉止动板，并保持其解锁状态，如图74所示。

    2)当张紧器的柱塞解锁时，将其推到底部，如图75所示。

    3)当柱塞被推到底部时，拉下止动板以锁止柱塞，如图76所示。

    4)将直径为3mm的销插入止动板孔中以锁止柱塞，如图77所示。

    5)拆下2个螺栓和链条张紧器，如图78所示。

    (23)拆卸链条张紧器滑轨，如图79所示。

    (24)拆下2个螺栓和链条振动阻尼器，如图80所示。

    (25)拆卸链条分总成。



   （二）安装方法
    (1)检查正时链条总成。
    如图81所示，用147 N的力拉链条分总成，然后测量16个链节的长度。

    最大链条伸长量：123. 2mm，如果平均伸长量大于最大值，则更换链条分总成。
    注意：在任意3个或更多的位置进行测量，采用测量值的平均值。
    (2)按下列方法安装链条分总成。
    1)确保所有的正时标记都如图82中所示处于TDC（上止点）位置。

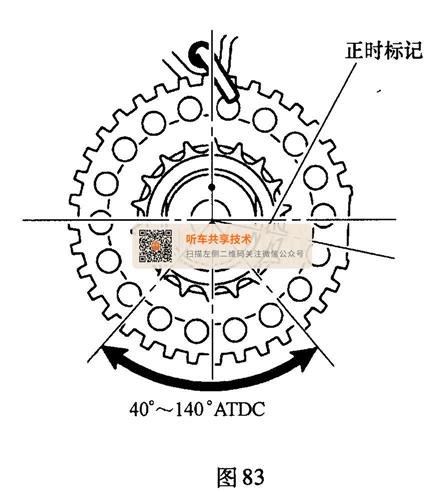

    2)设置曲轴的正时标记位于上止点后(ATDC) 40°～140°，如图83所示。

    3)设置凸轮轴正时齿轮和凸轮轴正时链轮至图84中所示的位置（20° AT-DC）。

    4)设置曲轴处于图中所示的位置（20°ATDC）。
    注意：图中曲轴正时标记与水平线成30°并不表示曲轴位置为30°ATDC，而是20° ATDC。
    5)用2个螺栓安装链条振动阻尼器，如图80所示。
    6)对齐凸轮轴的正时标记和正时链条的标记板，然后安装正时链条，如图85所示。

    (3)安装链条张紧器滑轨，如图79所示。
    (4)安装链条张紧器总成，如图78所示。
    1)用2个螺栓安装链条张紧器总成。
    2)从链条张紧器总成上移走锁销。
    (5)转动曲轴两圈，检查气门正时。
    (6)安装机油泵密封件。
    (7)安装机油泵总成。
    (8)其他部件按拆卸的相反顺序进行安装。
