JEEP指挥官（5. 7L V8）发动机正时校对方法

    拆卸方法

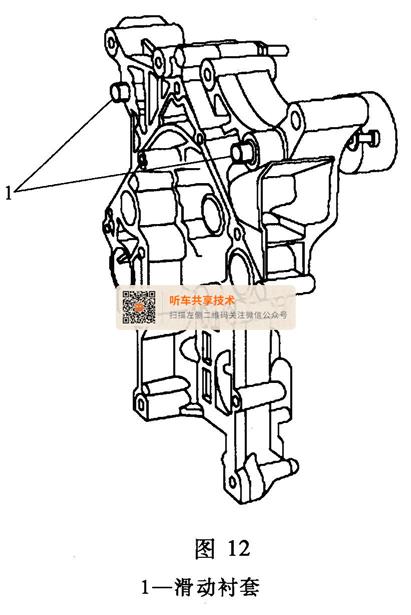

    (1)拆卸正时链盖，如图12所示。

    拆卸正时链盖时，无需拆卸水泵。只要将穿过正时链盖，拧入发动机气缸体的水泵螺栓拆除即可。
    (2)旋转曲轴对齐正时链轮和键槽。
    注意：凸轮轴销和凸轮链轮内的槽口必须设定在12点钟位置；曲轴键槽必须设定在2点钟位置；曲轴链轮安装后必须使圆点或喷漆标记位于6点钟位置，如图13所示。

    (3)拆除机油泵。
    (4)压缩张紧器蹄片，当蹄片中的孔对齐支架中的孔，插入定位销，如图14所示。

    (5)拆除凸轮轴链轮固定螺栓，并将正时链连同曲轴及凸轮轴链轮一并拆除。
    (6)如要更换张紧器组件，先拆除将张紧器固定于缸体的螺栓，然后拆除张紧器组件。
