凯迪拉克CTS（3. 6L LY7）发动机正时校对方法

    适用2005～2008年凯迪拉克CTS（3. 6L LY7）车型
    一、CTS（3. 6L LY7）2005-2008
    （一）正时示意图
    1．第一阶段正时位置示意图（图1）

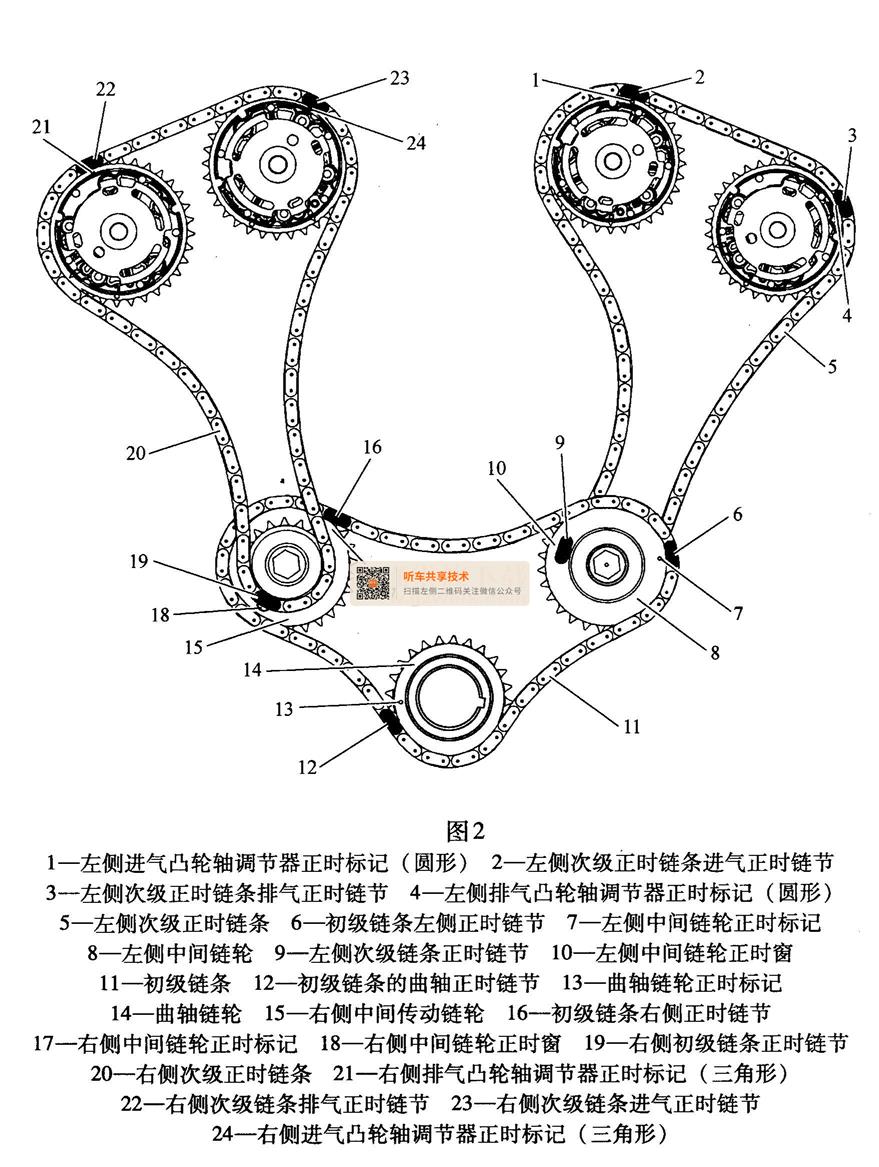

    2．第二阶段正时位置示意图（图2）

    （二）左侧次级正时链条的安装
    (1)调整左侧气缸凸轮轴的位置，确保凸轮轴固定工具完全安装到凸轮轴上，如图3所示。

    (2)使用曲轴旋转座确保曲轴处于第一阶段正时位置，如图4所示。

    (3)安装左侧次级正时链条，如图5所示。

    (4)将左侧次级正时链条套在左侧中间链轮的内侧链轮上，使凸轮轴传动链条的电镀链节1对准左侧中间链轮外侧链轮上的定位检查孔2，如图6所示。

    (5)将左侧次级正时链条套在两个凸轮轴位置调节器传动链轮上，确保凸轮轴位置调节器链轮上的凸轮轴传动链条电镀链节之间有7个深色链节1，如图7所示。

    (6)将左排气凸轮轴位置调节器链轮圆形定位标记2对准电镀的凸轮轴传动链条链节1，如图8所示。

    (7)将左进气凸轮轴位置调节器链轮圆形定位标记1对准电镀的凸轮轴传动链条链节2，如图9所示。

    (8)次级正时链条在左侧中间链轮上的光亮电镀链节与各个左凸轮轴位置调节器链轮上的电镀链节之间应有18个深色链节1，如图10所示。



（三）初级链条的安装
    注意：确保曲轴处于第一阶段正时位置。
    (1)安装初级链条（主凸轮轴传动链条），如图11所示。

    (2)将初级链条套在各凸轮轴中间链轮的大链轮和曲轴链轮上，如图12所示。

    (3)左凸轮轴中间链轮正时标记1应对准电镀的凸轮轴传动链条链节2，如图13所示。

    (4)右凸轮轴中间链轮正时标记2应对准电镀的凸轮轴传动链条链节1，如图14所示。

    (5)曲轴链轮正时标记2应对准电镀的凸轮轴传动链条链节1，如图15所示。

    (6)确保全部正时标记2, 3, 6都正确对准电镀的凸轮轴传动链条链节1, 4,5．如图16所示。



  （四）右侧次级正时链条的安装
(1)确保曲轴处于第二阶段正时位置1。如图17所示。

 (2)安装右侧次级正时链条，如图18所示。

    (3)将次级正时链条套在右凸轮轴中间链轮的外侧链轮上，使电镀的凸轮轴传动链条链节1对准右凸轮轴中间链轮内侧链轮上的定位检查孔2，如图19所示。

    (4)将次级正时链条套在两个右调节器传动链轮上，确保两凸轮轴位置调节器链轮上的电镀链节之间有7个深色链节1，如图20所示。

    (5)将右排气凸轮轴位置调节器链轮的三角形定位标记1对准电镀的凸轮轴传动链条链节2，如图21所示。

    (6)将右进气凸轮轴位置调节器链轮的三角形定位标记2对准电镀的凸轮轴传动链条链节1，如图22所示。

    (7)右凸轮轴中间链轮上的凸轮轴传动链条电镀链节与各个右凸轮轴位置调节器链轮上的凸轮轴传动链条电镀链节之间应有18个深色链节1，如图2-5-23所示。
