福特翼虎（5. 4L V8）发动机正时校对方法

    适用2005～2010年福特翼虎（5. 4L V8）车型
    （一）拆卸方法
    (1)拆下发动机正时前盖。
    (2)从曲轴上拆下曲轴传感器脉冲轮，如图28所示。

    (3)转动曲轴。使曲轴键槽处于12点钟位置，如图29所示。

    (4)确保1号气缸凸轮轴排气凸轮处，于排气冲程。如果凸轮轴凸轮没有如图30所示正确定位。则再转动曲轴一圈到12点钟位置。

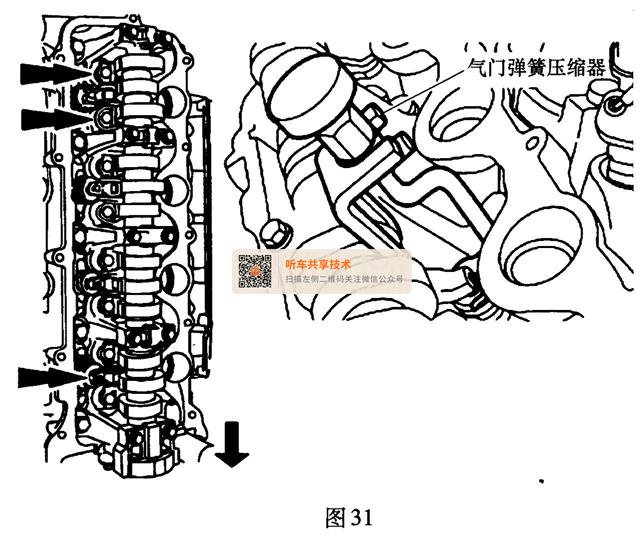

    (5)使用气门弹簧压缩器从右侧气缸盖上拆下图31所示的3个滚子摇臂。

    注意：重新安装部件时，必须安装在相同的位置。标记部件位置，以便安装在原来的位置；不要使气门锁片从气门上掉落，否则气门可能掉入气缸中。
    (6)使用气门弹簧压缩器从左侧气缸盖上拆下图32所示的3个滚子摇臂。

    (7)顺时针转动曲轴并将曲轴键槽置于6点钟位置，如图33所示。

    (8)拆下螺栓、左侧气缸正时链张紧器和张紧器臂，如图34所示。

    (9)拆下螺栓、右侧气缸正时链张紧器和张紧器臂，如图35所示。

    (10)按下列顺序拆下右侧和左侧正时链以及曲轴链轮，如图36所示。

    1)从凸轮轴链轮上拆下右侧正时链。
    2)从凸轮轴链轮上拆下左侧正时链。
    3)拆下曲轴链轮。
    (11)使用链轮锁止工具锁定凸轮轴调节器链轮，然后拆下螺栓和凸轮轴调节器链轮总成，如图37所示。



（二）安装方法
    (1)安装凸轮轴调节器链轮和新凸轮轴调节器螺栓，并用手拧紧。
    (2)使用链轮锁止工具锁定凸轮轴调节器链轮，然后拧紧左侧和右侧凸轮轴调节器链轮螺栓，拧紧力矩：40 N·m +90°。
    (3)将曲轴键槽放在11点钟位置，如图38所示。

    (4)用台虎钳压缩张紧器柱塞，如图39所示。

    (5)在张紧器上安装一个固定夹以便在安装过程中固定柱塞，如图40所示。

    (6)如果铜链节不可见，在一端标记两个链节，另一端标记一个链节，作为正时标记，如图41所示。

    (7)安装曲轴链轮，确保凸缘朝前。
    (8)将左侧（内侧）正时链下端放置在曲轴链轮上，使曲轴链轮外侧法兰上的正时标记与链条上的单个铜链节对准，如图42所示。

    (9)将左侧正时链放置在凸轮轴链轮上，凸轮轴链轮正时标记位于两个铜链节标记之间，如图43所示。

    (10)将左侧正时链张紧器臂放置在定位销上并安装左侧正时链张紧器和螺栓。
    (11)从左侧正时链张紧器上拆下固定夹，如图44所示。

    (12)将右侧（外侧）正时链下端放置在曲轴链轮上。链轮上的正时标记与单个链节（标记）对准，如图45所示。

    (13)将右侧正时链放置在凸轮轴链轮上。确保凸轮轴链轮正时标记位于两个铜链节之间，如图46a所示。

    (14)将右侧正时链张紧器臂放置在定位销上并安装右侧正时链张紧器和螺栓，，如图46b所示。
    (15)从右侧正时链张紧器上拆下固定夹。
    (16)顺时针转动曲轴两圈，确认所有正时标记按图47所示正确定位。

    (17)将曲轴传感器脉冲轮安装到曲轴上。
