比亚迪F0（371QA（1.0 L）型发动机）正时校对方法

    （一）正时链条的拆卸
    正时链条的拆卸步骤和方法。
    1．拆下螺栓，卸下发电机，拆下多楔带，如图10-1所示。

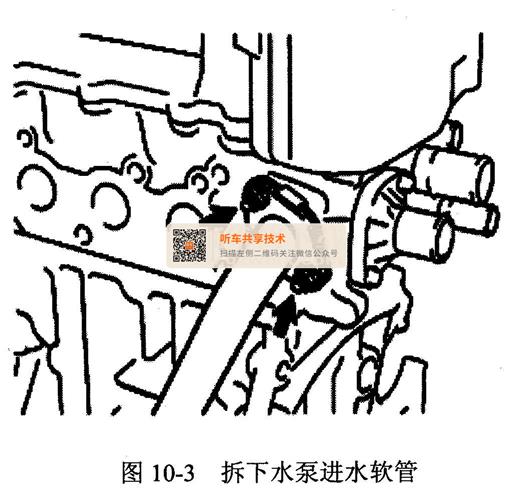

    2. 按图10-2和图10-3所示的顺序拆下水泵进水软管。


    3拧下箭头所示螺栓，拆下缸盖罩如图10-4所示。

    4拆下曲轴位置传感器，如图10-5所示。

    5．拆下曲轴皮带轮如图10-6所示。

    6．拆下油底壳。
    7．拆下机油收集器。
    8．拆下图10-7箭头所示螺栓，卸下正时罩体，取下主油道上的密封圈。

    9．将锁片按顺时针方向拨动，如图10-8所示，同时按下柱塞，松开张紧板。

    10．按紧柱塞的同时，把专用工具插入锁片中的小孔，锁定柱塞，不让其弹出，如图10-9所示。

    11．卸下张紧板的螺栓，取出张紧板，取下正时链条。
    12．卸下曲轴链轮，注意取下曲轴上的半圆键如图10-10所示。



  （二）正时链条的安装
    正时链条的安装步骤和方法如下。
    按与拆卸相反的顺序安装，应注意以下几点。
    1．安装链条前，和拆卸一样，把专用工具插入张紧器锁片的小孔，锁定柱塞不让其弹出。

    2．如图10-11所示，安装正时链条，正时链条上着色链面朝向外侧，不得反装。把凸轮轴链轮的正时记号对着正上方，并且要把蓝色的链片分别对准排气凸轮轴链轮的正时记号，还要将黑色的链片对准曲轴链轮上的正时记号。

    3．稍微转动进气凸轮轴，如图10-12所示，使右边链条张紧，确认链条两侧、在导向板和张紧板安装位置，然后取下插入锁片小孔的专用工具；检查张紧器是否自动弹出，压紧张紧板；
