长安铃木CM8（JL474Q-A型发动机）正时校对方法

    一、JL474Q-A型发动机的正时部件
   JL474Q-A型发动机的正时皮带和皮带张紧轮部件如图8-23所示。

    二、J L474Q-A型发动机的正时调整

    （一）正时皮带和张紧轮的拆卸
    正时皮带和张紧轮的拆卸步骤和方法如下。
    1．脱开蓄电池负极电线。
    2．放出发动机冷却液并从水管支架拆下水管和制动助力器软管。
    3．取下发电机／水泵皮带和空调器压缩机皮带，如图8-24所示。

    4．取下水泵皮带轮。
    5．取下5个皮带轮螺栓1，取下曲轴皮带轮，如图8-25所示。

    6．取下水管支架及卡夹，然后取下正时皮带前罩壳，如图8-26所示。

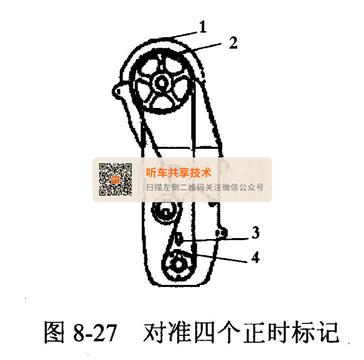

    7．为了安装正时皮带，通过转动曲轴，来对准如图8-27所示的四个正时标记。

    8．拆下正时皮带张紧轮，张紧轮板，张紧轮簧和正时皮带，如图8-28所示。

    注意：
    ①拆下正时皮带后，绝不能转动凸轮轴和曲轴超过如图8-29所示的范围。如果转动，活塞和气门之间会产生干涉，可能损坏活塞和气门的有关零件。

        凸轮轴允许转动范围为：按其正时标记，以汽缸盖罩上的“V”形缺口为准可向左、右各转动90°范围。曲轴允许转动范围为：按其冲印标记，以油泵壳体上的箭头标记为准可向左、右各转动90°范围。
    ②绝不能弯折正时皮带。

    （二）正时皮带和张紧轮的检查
    正时皮带和张紧轮的检查步骤和方法如下。
    1．检查正时皮带，如图8-30所示。看有无磨损和裂纹，需要时应进行更换。

    2．检查张紧轮，看转动是否灵活，如图8-31所示。

    （三）正时皮带和张紧轮的安装
    正时皮带和张紧轮的安装步骤和方法如下。
    1．将张紧轮板装在张紧轮上。将张紧轮板的凸齿插入到张紧轮的孔中，如图8-32所示。

    2．安装张紧轮和张紧轮板。
    此时，不要用搬手拧紧张紧轮螺栓，只用手拧紧即可。检查保证张紧轮板如图8-33所示，按箭头方向运动会使张紧轮按同样的方向运动。如果没有发生轮板和张紧轮之间的有关运动，应拆下张紧轮和轮板，将轮板凸齿重新插入张紧轮的孔中。

    3．检查凸轮轴正时皮带轮上的正时标记，如图8-34所示。该标记应对准汽缸盖罩上的“V”形缺口。如果没有对准，可通过转动凸轮轴的方法使两个标记对准，但必须注意，转动不能超过其允许范围。

    4．检查曲轴皮带轮上的冲印标记，如图8-35所示。该标记应与油泵壳上的箭头对准。如果没有对准，可通过转动曲轴的方法使两个标记对准，但必须注意转动不能超过其允许范围。

    5．安装正时皮带和张紧轮弹簧。
    使两组标记对准，张紧轮板推向上，在两个皮带轮上安装正时皮带，使皮带的驱动侧（端）无松弛现象。然后。如图8-36所示，装上张紧轮簧，并用手拧紧张紧轮螺栓。

    注意：
    ①装正时皮带时，应使皮带上的箭头标记（NI）与曲轴的旋转方向一致。
    ②在这种情况下，4号活塞位于压缩行程的上止，点。

    6．安装后，为了张紧松弛的正时皮带，可顺时针方向转动曲轴两圈。当确信皮带无松弛后，首先拧紧张紧轮螺栓，然后按规定的力矩拧紧张紧轮螺栓，如图8-37所示。

    7．安装正时皮带前罩壳和水管支架，如图8-38所示。安装前，应确认密封件位于水泵和油泵壳之间。
拧紧力矩：（a）为11N·m

    8．安装曲轴皮带轮，如图8-39所示。

    将皮带轮上的孔装入曲轴正时皮带轮上的销钉上，然后按规定的力矩拧紧皮带轮螺栓。
拧紧力矩：（a）为16N·m
    9．装上水泵皮带轮和发电机／水泵驱动皮带。调整发电机／水泵驱动皮带的松紧。
    10．安装空调压缩机皮带。调整皮带的松紧。
    11．将制动助力器软管和水管连接到进气歧管、恒温管盖和水管上，并固定好。
    12．向冷却系统加注冷却液，排出系统中的空气。
    13．装上蓄电池，并接好负极电线。
    14．确定软管连接处应无冷却液泄漏。
