雪佛兰科帕奇C100（L4 2.4 L）正时校对方法

    （一）正时皮带的拆卸
    正时皮带的拆卸步骤与方法如下。
    1．断开蓄电池负极电缆。
    2．断开进气温度（IAT）传感器连接器。
    3．拆下发动机盖，如图5-247所示。

    4．将通气软管和曲轴箱强制通风软管从汽缸盖罩上断开。
    5．拆下空气滤清器总成，如图5-248所示。

    6．拆下右前轮。
    7．拆下右前轮位置的发动机前罩。
    8．拆下附件传动皮带。
    9．拆下曲轴皮带轮，如图5-249所示。

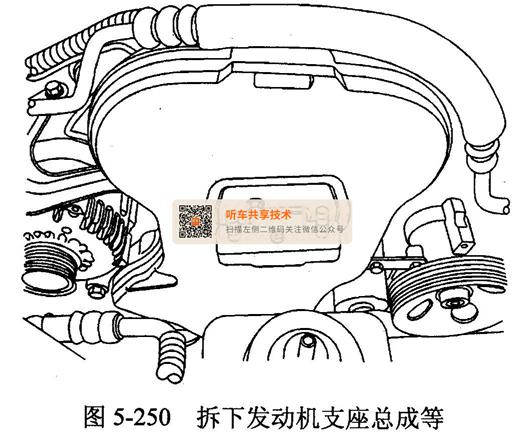

    10．拆下发动机支座总成等，如图5-250所示。

    11．拆下前正时皮带罩。
    12．用曲轴齿轮螺栓顺时针转动曲轴，直到曲轴齿轮上的正时标记对准正时皮带罩底部的缺口，如图5-251所示。

    13．将凸轮轴齿轮上的正时标记对准汽缸盖罩上的缺口，如图5-252所示。

    14．松开自动张紧器螺栓。转动六角形轴头，卸去皮带张紧力，如图5-253所示。

    15．拆下正时皮带。



（二）正时皮带的安装
    正时皮带的安装步骤和方法如下。
    1．将曲轴齿轮上的正时标记对准正时皮带罩底部的缺口。
    2．将进气凸轮轴齿轮对准进气凸轮轴齿轮标记，排气凸轮轴齿轮对准排气凸轮轴齿轮标记。

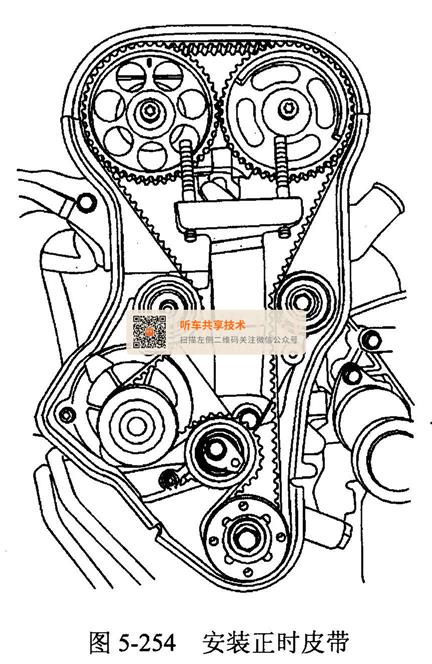

    3．安装正时皮带，如图5-254所示。

    4．顺时针转动六角形轴头，以张紧皮带。直至指针对准缺口时为止，如图5-255所示。

    5．安装自动张紧器。
    6．用曲轴皮带轮螺栓顺时针转动曲轴两整圈。
    7．重新检查自动张紧器指针。
    8．安装前正时皮带罩。
    9．安装发动机支座总成。
    10．安装曲轴皮带轮。
    11．安装蛇形附件传动皮带。
    12．安装右前轮位置的发动机前罩。
    13．安装右前轮。
    14．安装空气滤清器总成。
    15．将通气软管和曲轴箱强制通风软管连接至汽缸盖罩，如图5-256所示。

    16．连接进气温度传感器连接器。
    17．安装发动机美化盖。
    18．连接蓄电池负极电缆。
