雪佛兰科鲁兹（LXV 1.6 L型发动机）正时校对方法

    LXV （1.6 L）型发动机与LDE （1.6 L）型和2HO （1.8 L）型发动机的正时调整方法基本相同。现以LXV （1.6 L）型发动机的正时调整为例加以说明。

    （一）正时皮带的更换
    正时皮带的拆卸步骤和方法如下。
    1．打开发动机舱盖。
    2．拆下空气滤清器壳体。
    3．拆下正时皮带前上盖。
    4．完全举升车辆。参见“提升和举升车辆”。
    5．拆下前舱防溅罩。
    6．拆下传动皮带张紧器，
    7．拆下正时皮带前下盖。
    8．将发动机设置到“上止点”。
    9．在发动机旋转至“燃烧行程的汽缸1上止点”在1的方向设置曲轴平衡器，如图5-228所示。

    10．拆下螺栓1，如图5-229所示。

    11．安装专用工具2 （EN-6625）以挡住曲轴，如图5-230所示。

    12．完全降下车辆。
    13．图5-231所示为将左侧专用工具1安装到凸轮轴位置执行器调节器。

    注意：进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-231所示的情况接近。
    将专用工具EN-6340左侧锁止工具1安装到凸轮轴位置执行器的调节器。
    注意：排气凸轮轴调节器上的点形标记3必须与EN-6340右侧的凹槽相对应。
    将专用工具EN-6340右侧锁止工具2安装到凸轮轴位置执行器的调节器。
    13．拆下专用工具EN-6340。
    14．完全举升车辆。
    15．松开正时皮带张紧器螺栓。
    16．使用Allen钥匙1,沿箭头所指方向向正时皮带张紧器2施加张紧力。
    17．安装专用工具EN-6333锁销3，如图5-232所示。

    18．完全降下车辆。．
    注意：记录皮带的方向。
    19．拆下正时皮带。
    正时皮带的安装步骤与方法如下。
    注意：如果已经使用牙轮皮带，则观察旋转方向。
    1．将正时皮带1安装到闭合装配土具2，如图5-233所示。

    2．用总成工具引导正时皮带穿过发动机支座托架。
    3．拆下总成工具。
    注意：仅允许使用新正时皮带提供的装配工具，将正时皮带穿过发动机支座托架，否则可能在此阶段由于扭结而损坏牙轮皮带。

    4．安装正时皮带。
    5．引导正时皮带穿过张紧器并将其放置到曲轴链轮上。
    6．将正时皮带放置到排气和进气凸轮轴位置执行器调节器上。
    7．完全举升车辆。
    8．使用Allen钥匙1，沿箭头所指方向向正时皮带张紧器2施加张紧力，如图5-234所示。

    9．拆下专用工具EN-6333锁销3。
    注意：正时皮带张紧器自动移至正确位置。
    10．释放正时皮带张紧器的张紧力。
    11．将正时皮带张紧器螺栓紧固至力矩为20 N ．m。

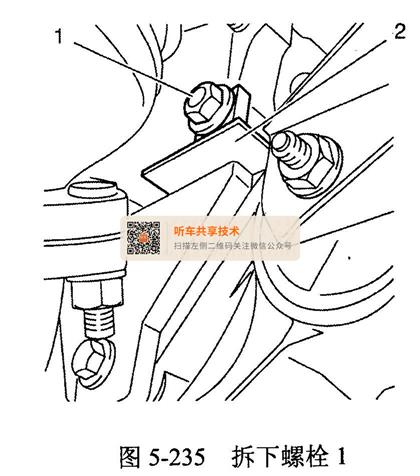

    12．拆下螺栓1，如图5-235所示。

    13. 拆下挡住曲轴的EN-6625锁止装置2。
    14.安装螺栓1并紧固至力矩为75 N·m,如如2-236所示。

    15．完全降下车辆。
    16．正时检查。
    注意：记录凸轮轴链轮上的标记。
    沿发动机旋转方向，用曲轴平衡器上的螺栓转动曲轴720°。
    注意：进气凸轮轴位置执行器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-237所示的情况接近。

    图5-237所示为将左侧锁止工具1安装到凸轮轴位置执行器的调节器。
    注意：排气凸轮轴位置执行器上的点形标记3必须与EN-6340右侧的凹槽相对应。
    将专用工具EN-6340右侧锁止工具2安装到凸轮轴位置执行器的调节器。
    17．拆下专用工具EN-6340锁止工具。
    注意：记录曲轴平衡器和盖上的标记。
    18．控制曲轴平衡器位置。
    曲轴平衡器1和下盖1上的标记必须对准，如图5-238所示。

    19．安装正时皮带前下盖。
    20．安装传动皮带张紧器。
    21．安装行李厢防溅罩。
    22．完全降下车辆。
    23．安装正时皮带前上盖
    24．安装空气滤清器壳体

    （二）正时皮带张紧器的更换
    正时皮带张紧器的拆卸步骤与方法如下。
    1．拆下空气滤清器壳体。
    2．拆下正时皮带前上盖。
    3．完全举升车辆。
    4．拆下前舱防溅罩。
    5．拆下传动皮带张紧器。
    6．完全降下车辆。
    7．在发动机旋转至“燃烧行程的汽缸1上止点”1的方向设置曲轴平衡器，如图5-239所示。

    8．拆下EN-6340锁止工具的螺栓及前板，如图5-240所示。

    （1）拆下2个螺栓2
    （2）拆下前板1
    9．将专用工具EN-6340的锁止工具安装到凸轮轴调节器。
    注意：进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-241所示的情况接近。

    （1）图5-241所示为将专用工具左侧锁止工具1 （EN-6340）安装到凸轮轴的调节器。
    注意：排气凸轮轴调节器上的点形标记3必须与EN-6340右侧的凹槽相对应
      （2）将专用工具右侧锁止工具2 （EN-6340）安装到凸轮轴调节器。
    10．完全举升车辆。
    11．拆下螺栓1，如图5-242所示。

    12．安装专用工具2 （EN-6625）以挡住曲轴，如图5-242所示。
    13．拆下曲轴平衡器。
    14．拆下发动机支座托架。
    巧．拆下正时皮带中部前盖。
    16．拆下正时皮带前下盖。
    17．松开正时皮带张紧器的螺栓，如图5-243所示。

    18．使用allen钥匙1，沿箭头所指方向向传动皮带张紧器2施加张紧力。
    19．安装专用工具锁销3 （EN-6333）。
    20．拆下正时皮带张紧器的螺栓和张紧器。
    正时皮带张紧器的安装步骤与方法如下。
    1清洁正时皮带张紧器螺纹。
    2．安装正时皮带张紧器。
    3．安装正时皮带张紧器螺栓。
    4．使用allen钥匙1，沿箭头所指方向向传动皮带张紧器2施加张紧力。
    5．拆下专用工具锁销3 （EN-6333）。
    注意：正时皮带张紧器自动移至正确位置。
    6．释放正时皮带张紧器的张紧力。
    7．将正时皮带张紧器螺栓紧固至力矩为20 N ．m。
    8．安装正时皮带前下盖。
    9．安装正时皮带中部前盖（关闭）。
    10．安装发动机支座托架。
    11．安装曲轴平衡器。
    12．拆下螺栓1，如图5-244所示。

    13．拆下挡住曲轴的锁止装置2 （EN-6625）。
    14．安装螺栓1并紧固至力矩为75 N·m，如图5-245所示。

    15．完全降下车辆。
    16．正时检查。

    注意：记录凸轮轴链轮上的标记。
    （1）沿发动机旋转方向，用曲轴平衡器上的螺栓转动曲轴720°。

    注意：进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-246所示的情况接近。

      （2）将左侧锁止工具1 （EN-6340）安装到凸轮轴调节器，如图5-246所示。

    使排气凸轮轴调节器上的点形标记3必须与EN-6340的凹槽相对应。

      （3）将右侧锁止工具2 （EN-6340）安装到凸轮轴调节器，使排气凸轮轴调节器的点形标记必须与EW-6340的凹槽相对应。
    17．拆下锁止工具（EN-6340）。
    注意：记录曲轴平衡器和盖上的标记。
    18．控制曲轴平衡器位置。曲轴平衡器1和下盖1上的标记必须对准。
    19．完全举升车辆。
    20．安装传动皮带张紧器。
    21．安装前舱防溅罩。
    22．完全降下车辆。
    23．安装正时皮带前上盖。
    24．安装空气滤清器壳体。
