凯迪拉克凯雷德（LY6/L76/L92型发动机）正时校对方法

    （一）正时链条和链轮的拆卸
    正时链条和链轮拆卸的步骤和方法如下。
    1．拆下机油泵。
    2．拆下起动机的电机。
    3．安装专用工具1 （J-42386-A）和螺栓。正确操作工具，使用M10 （1.5 X 120 mm）螺栓和一个M10 （1.5X45 mm）螺栓，如图5-210所示。

    4．转动曲轴链轮直至凸轮轴位置（CMP）执行器定位标识1与曲轴链轮定位标识2对齐，如图5-211所示。

    5．拆卸并废弃凸轮轴位置执行器电磁阀234,如图5-212所示。

    6．拆卸凸轮轴位置（CMP）执行器235和正时链条208，如图5-213所示。

    7．从凸轮轴上松开并分离凸轮轴位置（CMP ）执行器和正时链条。将手指放在执行器链轮的后面，从凸轮轴的前面将执行器拉出。切勿在尝试拆卸执行器时，拉动变磁阻轮，如图5-214所示。

    8．将扎带1穿过执行器的中心，固定在阻磁轮之上，如图5-215所示。

    9．拆卸正时链条张紧器螺栓231和张紧器不。232，如图5-216所示。

    10．使用专用工具1 （J-41816-2）和2 （J-41558）及螺栓3和工具4 （J-8433 ），拆卸曲轴链轮，如图5-217所示。

    11．拆卸曲轴链轮207，如图5-218所示。

    12．必要时，拆卸曲轴链轮键，如图5-219所示。



（二）正时链条和链轮的安装

    正时链条和链轮安装的步骤和方法如下。
    1．如果链销122已经拆卸下来，将键销安装到曲轴键槽中。
    2．将键销122敲入到键槽中，直至键销底部的两端到曲轴上，如图5-220所示。

    3．将曲轴链轮207安装到曲轴的前端。将曲轴键销与曲轴链轮键槽对齐。
    4．使用专用工具1（J-41478）和20-41665），以安装曲轴链轮。将链轮安装到曲轴上，直至完全靠在曲轴凸缘上，如图5-221所示。

    5．压缩正时链条张紧器导轨，并安装专用工具EN-46330，如图5-222所示。

    6．安装正时链条张紧器232和螺栓231。
    7．识别凸轮轴位置执行器后面的定位孔1和凸轮轴正面的定位销2，如图5-223所示。

    8．定位凸轮轴位置执行器，使正时标记处于6点钟位置。
    9．安装凸轮轴位置（CMP）执行器235和正时链条208。将凸轮轴位置执行器正面的定位孔对准凸轮轴正面的定位销。
    10．小心将执行器完全安装到凸轮轴的前端。将手指放在执行器链轮的表面上，将执行器推向凸轮轴的前端。切勿在尝试安装执行器时，推动磁阻轮，如图5-224所示。

    11．将一直尺放在发动机缸体的正面上，检查凸轮轴位置执行器和正时链条是否正确安装。当凸轮轴位置执行器正确并完全安装在凸轮轴的前端时，正时链条就不会凸出发动机缸体的正面，如图5-225所示。

    12．安装新的凸轮轴位置执行器电磁阀234。当凸轮轴位置执行器正确就位在凸轮轴上时，可以用手轻压，将凸轮轴位置执行器电磁阀完全拧入凸轮轴中。用手拧紧直至密合。
    13．检查链轮定位是否准确。凸轮轴位置执行器链轮上的标记1应该位于6点钟位置，曲轴链轮上的标记2应位于12点钟位置。
    14．拆卸专用工具EN-46330，如图5-226所示。

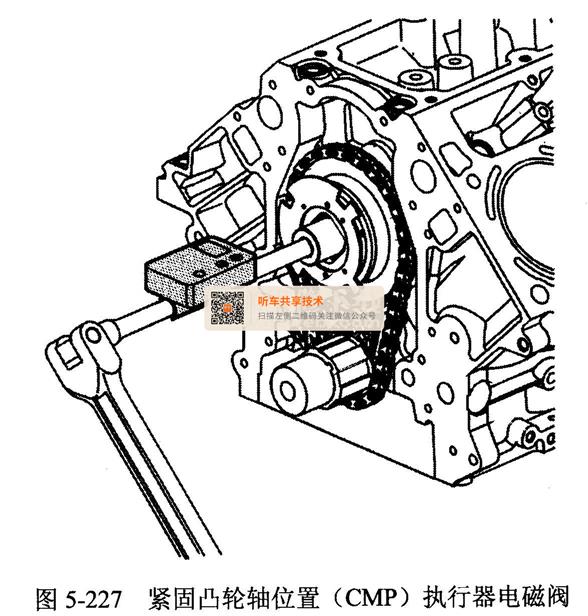

    15．紧固凸轮轴位置（CMP）执行器电磁阀，如图5-227所示。

    16．拆卸专用工具1 （J-42386-A）和螺栓。
    17．安装起动机的电机。
    18．安装机油泵。
