凯迪拉克XLR（LH2 4.6 L型发动机）正时校对方法

    一、LH2 （4.6 L）型发动机正时系统的结构
    LH2 （4.6 L）型发动机的正时调整部件如图5-161所示。

    LH2 （4.6 L）型发动机凸轮轴正时传动链条的定位图如图5-162所示。

    二、LH2 （4.6 L）型发动机的正时调整
    （一）发动机左侧次凸轮轴传动链条的更换
    ▲拆卸步骤和方法
    1．需拆下的右侧次正时链条如图5-163所示。

    2．使用专用工具J-39946转动曲轴，直到各主正时齿轮定位标记1彼此相应对准。
    3．拆下左侧凸轮轴位置执行器壳体。不要从壳体上拆下执行器电磁阀。
    4．将专用工具1 （EN-46328）安装到缸组2（左）凸轮轴2（右）上，如图5-164所示。

    5．松开并拆卸左侧次正时链条张紧器螺栓和张紧器，如图5-165所示。

    6．用开白扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-166所示。

    7．松开并拆下缸组2（左）排气凸轮轴位置机油控制阀。
    8．从凸轮轴上滑下左侧排气凸轮轴位置执行器，并从凸轮轴执行器轮齿上拆下次正时链条。
    9．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-167所示。



  10．松开并拆下缸组2（右）进气凸轮轴位置机油控制阀。
    11．从凸轮轴上滑下左侧进气凸轮轴位置执行器，并从凸轮轴执行器轮齿上拆下次正时链条。
    12．从发动机上拆下左侧次正时链条。
    13．清洁并检查凸轮轴正时传动部件。
▲安装步骤与方法
    1．次正时链条2有3个黑色链节，用于使凸轮轴位置执行器与中间链轮正时，如图5-168所示。

    2．黑色链节4应对准缸组2排气执行器正时标记。
    黑色链节3应对准缸组2进气执行器正时标记。
    3．黑色链节1应与中间链轮对准。
    4．中间链轮左缸组正时标记为LB，如图5-169所示。

    5．使链轮正时标记LB对准正时链条黑色链节后，将次正时链条装配到中间链轮上，
    6．将执行器安装到凸轮轴上，应使执行器正时标记5与正时链条黑色链节3对准，同时要旋转至顶部位置垂直（90°）于汽缸盖顶面。图5-170所示为安装左缸组进气凸轮轴位置执行器的相关零、部件。

    7．松弛地安装机油控制阀10，以固定进气执行器。
    8．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-171所示。

    9．将左缸组排气凸轮轴位置执行器安装到凸轮轴上，应使执行器正时标记7与正时链条黑色链节4对准，同时要旋转至顶部位置垂直（90°）于汽缸盖顶面。图5-172所示为安装左缸组排气凸轮轴位置执行器的相关零、部件。

    10．松弛地安装机油控制阀8，以固定排气执行器。

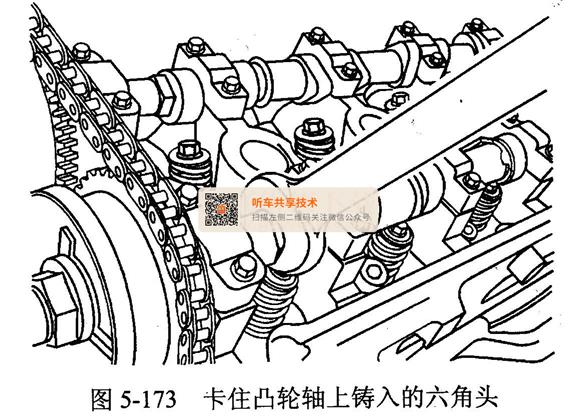

    11．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-173所示。

    12．安装左侧次正时链条张紧器，如图5-174所示。

    13．安装右侧次正时链条。
    14．拆下专用工具EN-46328。
    15．安装左侧凸轮轴位置执行器壳体。


   （二）发动机右侧次凸轮轴传动链条的更换
    ▲“拆卸步骤与方法
    1．拆下机油泵。
    2．使用专用工具J-39946转动曲轴，直到各主正时齿轮标记彼此相应对准，如图5-175所示。

    3．拆下右侧凸轮轴位置执行器壳体。不要从壳体上拆下执行器电磁阀。
    4．将专用工具1 （EN-46328）安装到缸组的右凸轮轴2上，如图5-176所示。

    5．松开并拆下右侧次正时链条张紧器螺栓和张紧器，如图5-177所示。

    6．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-178所示。

    7．松开并拆下缸组1（右）排气凸轮轴位置机油控制阀。
    8．从凸轮轴上滑下右侧进气凸轮轴位置执行器，并从凸轮轴执行器齿轮上拆下次正时链条。
    9．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-179所示。

    10．松开并拆下缸组1（左）进气凸轮轴位置机油控制阀。
    11．从凸轮轴上滑下右侧排气凸轮轴位置执行器，并从凸轮轴执行器齿轮上拆下次正时链条。
    12．从发动机上拆下右侧次正时链条。
    13．清洁并检查凸轮轴正时传动部件。

    ▲安装步骤与方法
    1．次正时链条有3个黑色链节，如图5-180所示。安装时，应使凸轮轴位置执行器与中间链轮正时。

    2．黑色链节2应对准缸组1排气执行器正时标记。黑色链节3应对准缸组1进气执行器正时标记。
3．黑色链节1应与中间链轮对准。
    4．中间链轮右缸组正时标记为RB，如图5-181所示。

    5．使链轮正时标记RB对准正时链条黑色链节后，将次正时链条装配到中间链轮上。
    6．将执行器安装到凸轮轴上，使执行器正时标记与正时链条黑色链节8对准，同时要旋转至顶部位置，垂直（90°）于汽缸盖顶面。图5-182所示为右缸组进气凸轮轴位置执行器的相关零、部件。

    7．松弛的安装机油控制阀2，以固定进气执行器。
    8．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-183所示。

    9．将执行器安装到凸轮轴上，使执行器正时标记3与正时链条黑色链节7对准，同时要旋转至顶部位置，垂直（90°）于汽缸盖顶面。图5-184所示为右缸组排气凸轮轴位置执行器的相关零、部件。

    10．松弛地安装机油控制阀1，以固定排气执行器。
    11．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-185所示。

    12．安装右侧次正时链条张紧器，如图5-186所示。

    13．拆下专用工具EN-46328.
    14．安装右侧凸轮轴位置执行器壳体。
    15．安装机油泵。
