凯迪拉克CTS（LY7/LP 1 /LH2型发动机）正时校对方法

（一）LY7/LP/LLT型发动机左侧次级凸轮轴传动链条的安装

LY7/LP 1, LLT型发动机左侧次级凸轮轴传动链条的安装步骤与方法如下。

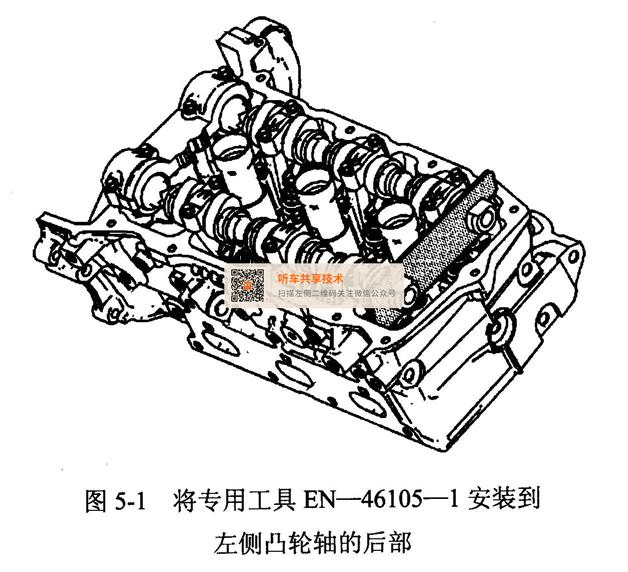

1．将专用工具EN-46105-1安装到左侧凸轮轴的后部，如图5-1所示。
注意：在安装任何凸轮轴传动链条前，所有的凸轮轴都必须锁定到位。确保专用工具EN-46105-1完全就位于凸轮轴上。

    使用专用工具EN-48589，确保曲轴在第一阶段正时位置时，曲轴链轮正时标记1对准机油泵盖2上的第一阶段正时标记，如图5-2所示。

  2．安装左侧次级凸轮轴传动链条，如图5-3所示。

   3．将左侧次级凸轮轴传动链条套在左凸轮轴中间传动链条惰轮的内侧链轮上，使凸轮轴传动链条的正时链节1对准左凸轮轴中间传动链条惰轮外侧链轮上的检修孔2，如图5-4所示。

    4．将次级凸轮轴传动链条套在两个左执行器传动链轮上。
    5．确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有10个链节1，如图5-5所示。

    6．将左排气凸轮轴位置执行器链轮圆形定位标记2对准凸轮轴传动链条正时链节1，如图5-6所示。

    7．将左侧进气凸轮轴位置执行器链轮圆形定位标记1对准凸轮轴传动链条正时链节2，如图5-7所示。

    8．在左侧凸轮轴中间传动链条惰轮上的次级凸轮轴传动链条正时链节与各个左侧凸轮轴位置执行器链轮上的次级凸轮轴传动链条正时链节之间应有22个链节1，如图5-8所示。



    （二）LY7/LP1 /LLT型发动机初级凸轮轴传动链条的安装
    初级凸轮轴传动链条的安装（第四次设计）步骤与方法如下。
    1．安装初级凸轮轴传动链条，如图5-9所示。

    2．将初级凸轮轴传动链条套在各凸轮轴中间传动链条惰轮的大链轮和曲轴链轮上，如图5-10所不。

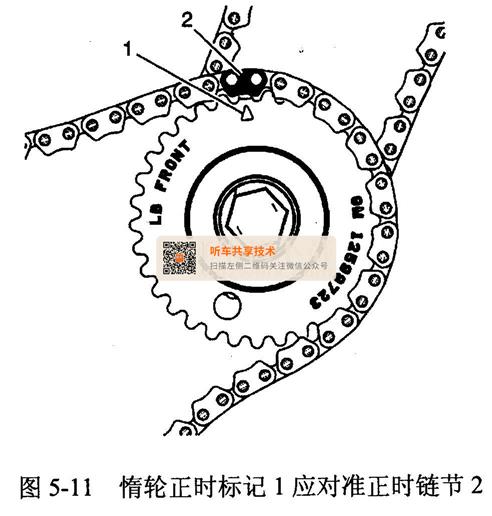

    3．左侧凸轮轴中间传动链条惰轮正时标记1应对准凸轮轴传动链条正时链节2，如图5-11所示。

    4．右侧凸轮轴中间传动链条惰轮正时标记2应对准凸轮轴传动链条正时链节1，如图5-12所示。

    5．曲轴链轮正时标记2应对准凸轮轴传动链条正时链节1，如图5-13所示。

    6．确保全部正时标记2, 3, 6都正确对准凸轮轴传动链条正时链节1, 4, 5，如图5-14所示。



    （三）LY7/LP1 /LLT型发动机初级凸轮轴传动链条张紧器的安装

    初级凸轮轴传动链条张紧器的安装步骤和方法如下。

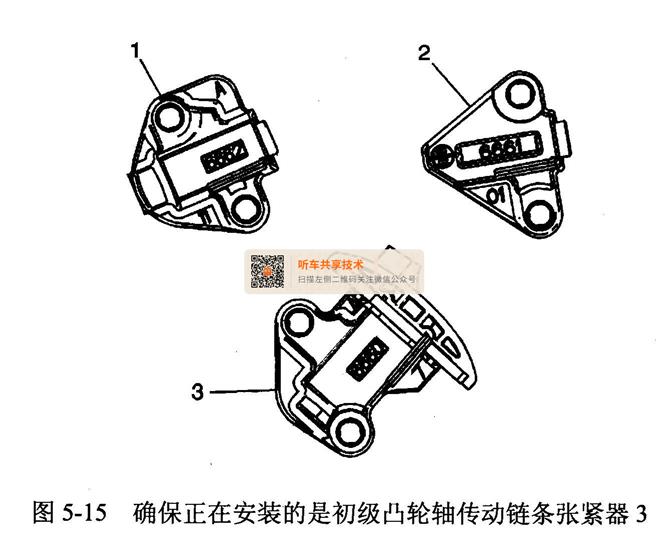

    1．确保正在安装的是初级凸轮轴传动链条张紧器3，如图5-15所示。

    2．使用专用工具J-45027重新设置初级凸轮轴传动链条张紧器的柱塞，如图5-16所示。

    3．将柱塞安装到初级凸轮轴传动链条张紧器体上，如图5-17所示。

    4．将柱塞压进张紧器体，然后将专用工具EN-46112插入初级凸轮轴传动链条张紧器体侧面的检修孔，以锁止初级凸轮轴传动链条张紧器，如图5-18所示。

    5．缓慢地松开初级凸轮轴传动链条张紧器。初级凸轮轴传动链条张紧器应保持压缩。
    6．将新的初级凸轮轴传动链条张紧器衬垫安装到初级凸轮轴传动链条张紧器上，如图5-19所示。

    7．穿过初级凸轮轴传动链条张紧器和衬垫安装初级凸轮轴传动链条张紧器螺栓。
    8．确保发动机汽缸体上的初级凸轮轴传动链条张紧器安装面上没有毛刺或瑕疵，否则可能会降低新的初级凸轮轴传动链条张紧器衬垫的密封性育旨。
    9．将初级凸轮轴传动链条张紧器放置到位，然后松弛地将螺栓安装至汽缸体，如图5-20所示。

    10．检查并确认初级凸轮轴传动链条张紧器衬垫的凸舌1位置正确，如图5-21所示。

    11．拉出专用工具EN-46112，松开张紧器柱塞，松开初级凸轮轴传动链条张紧器，如图5-22所示。

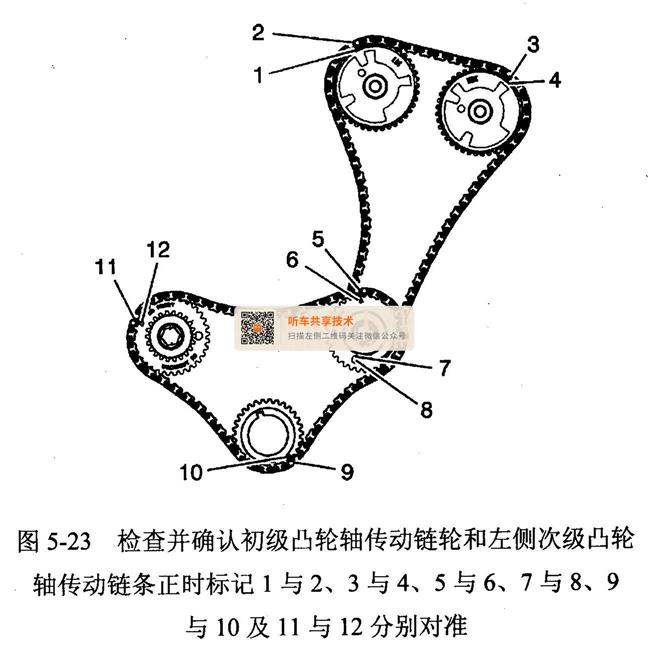

    12．检查并确认初级凸轮轴传动链轮和左侧次级凸轮轴传动链条正时标记1与2, 3与4, 5与6,7与8, 9与10及11与12分别对准，如图5-23所示。

    13．将专用工具EN-46105-1从左侧凸轮轴的后部拆下，如图5-24所示。

    14．使用专用工具EN-48589将曲轴和曲轴链轮旋转115°曲轴转角，从第一阶段定位位置1到第二阶段定位位置2，以便安装右侧次级凸轮轴传动链条部件，如图5-25所示。

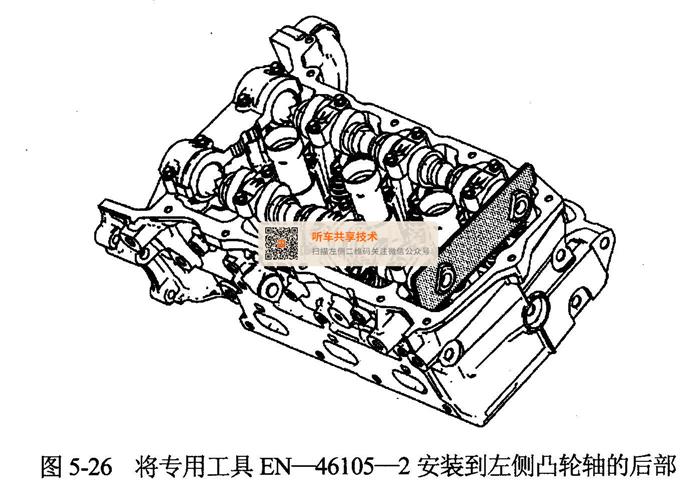

    15．将专用工具EN-46105-2安装到左侧凸轮轴的后部，如图5-26所示。

将专用工具EN-48383-3安装到右侧凸轮轴的后部，如图5-27所示。



   （四）LY7/LP1 /LLT型发动机右侧次级凸轮轴传动链条的安装
    右侧次级凸轮轴传动链条（第四次设计）的安装步骤与方法如下。
    1．确保曲轴在第二阶段正时传动装配位置1,如图5-28所示。

    2．安装右侧次级凸轮轴传动链条，如图5-29所示。

    3．将次级凸轮轴传动链条套在右凸轮轴中间传动链条惰轮的外侧链轮上，使凸轮轴传动链条正时链1对准右凸轮轴中间传动链条惰轮内侧链轮上的检修孔2，如图5-30所示。

    4．将次级凸轮轴传动链条套在两个右执行器传动链轮上。
    5．确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有10个链节1，如图5-31所示。

    6．将右侧排气凸轮轴位置执行器链轮的三角形定位标记1对准凸轮轴传动链条正时链节2，如图5-32所示。

    7．将右侧进气凸轮轴位置执行器链轮的三角形定位标记2对准凸轮轴传动链条正时链节1，如图5-33所示。

    8．在右凸轮轴中间传动链条惰轮上的凸轮轴传动链条正时链节与各个右凸轮轴位置执行器链轮上的凸轮轴传动链条正时链节之间应有22个链节1，如图5-34所示。

9．安装次级凸轮轴传动链条支撑板螺栓，如图5-35所示。
