一汽红旗HQ3（3UZ-FE型发动机）正时校对方法

   （一）正时部件的拆卸
    正时部件的拆卸步骤和方法如下。
    1．拆下火花塞。
    2．拆下加油口盖。
    3．拆下汽缸盖罩。
    4．拆下汽缸盖罩衬垫。
    5．拆下2号惰轮。
    6．拆下2号链条盖。
    7．拆下V形皮带拉紧器总成。
    8．拆下1号惰轮。
    9．将1号汽缸固定于压缩上止点。
    顺时针旋转曲轴，将凸轮轴链轮及曲轴扭转减震器的切口对准图14-341所示位置。

    10．拆下1号链条盖。
    11．拆下正时齿轮盖垫片。
    12．拆下1号曲轴转角传感器板。
    13．拆下链条。
    注意：
    活塞与气门干涉时会损坏部件，因此链条脱落时严禁转动曲轴。
    在链条拆下后转动凸轮轴时，将曲轴链条轮向左转动45°，并将切口对准图14-342位置时再进行转动。

此外，链条安装状态下，一定要先将凸轮轴返回到标记位置后再向右转动曲轴链条轮并将其回复到原位置。

    （1）将1号汽缸固定于压缩上止点，检查各链条轮的装配标记。如图14-343所示。

    （2）用油漆作装配标记和前标记，如图14-344所示。

    （3）拆下1号皮带张紧器总成。
    均匀地松开2个螺栓，拆下张紧器。
    注意：张紧器拆下后，不要在杆伸出状态下进行安装。
    （4）按顺序将链条从各皮带轮上拆下，如图14-345中的序号所示。

    拆下链条的顺序为：
    ①1号链条惰轮。
    ②右凸轮轴链条轮。
    ③水泵皮带轮。
    ④左凸轮轴链条轮。
    ⑤2号链条惰轮。
    ⑥曲轴链条轮。
    14．拆下1号链条惰轮。先用10号六角套筒扳手拆下固定螺栓，再拆下1号链条惰轮。
    15．拆下2号链条惰轮。
    16．拆下曲轴链条轮。
    17．拆下右凸轮轴链条轮。
    使用用于维修凸轮轴工具的六角部分固定凸轮轴，取下4个螺栓，拆下右凸轮轴链条轮，如图14-346所示。

    18．拆下左凸轮轴链条轮
    使用用于维修凸轮轴的六角部分固定凸轮轴，取下4个螺栓，拆下左凸轮轴链条轮，如图14-347所示。

    19．拆下凸轮轴。
    20．拆下机油控制阀滤清器。
    21．拆下凸轮轴壳塞。
    22．拆下半圆塞。
    23．拆下3号凸轮轴。
    24．拆下机油控制阀门滤清器。
    25．拆下凸轮轴壳塞。
    26．拆下半圆塞。
    27．拆下1号右后链条板。
    28．拆下1号左后链条板。
    29．拆下2号左后链条板。
    30．拆下2号右后链条板。
    31．拆下右汽缸盖。

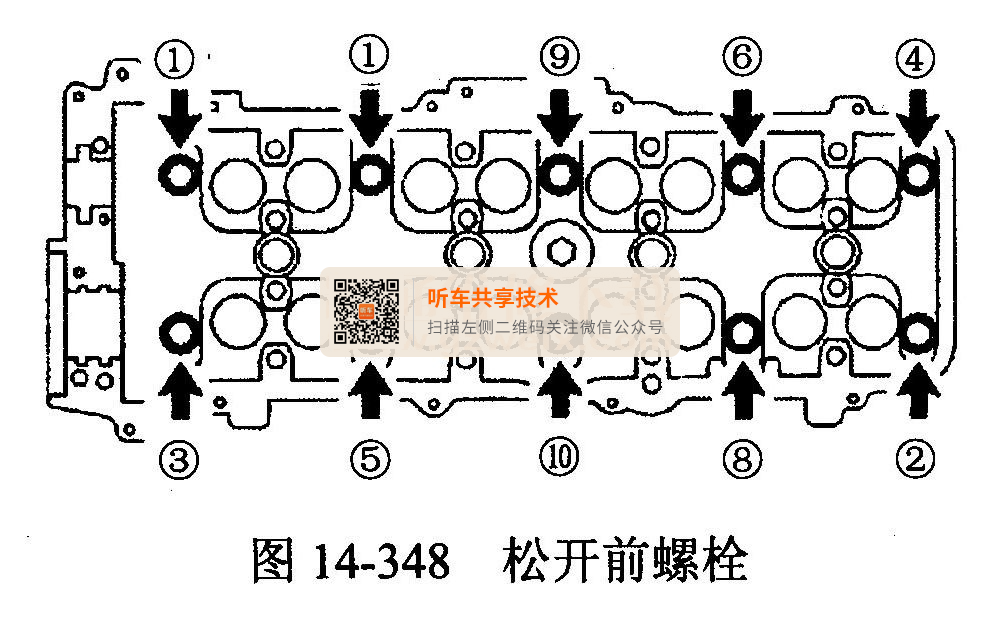

    使用双六角扳手（12 mm, 12角），按图14-348顺序号分2-3次松开前螺栓，拆下螺栓及平板垫圈。

    32．拆下左汽缸盖。
    （1）使用双六角扳手（12 mm, 12角），按图14-349顺序号分2～3次松开前螺栓，拆下螺栓及平板垫圈。

    （2）拆下汽缸盖和衬垫。
    33．拆下水泵总成和衬垫。
    34．拆下2号油底壳。要小心操作以防油底壳法兰变形。
    35．拆下油底壳挡板。
    36．拆下油底壳。
    37．拆下机油滤清器。
    38．拆下机油泵总成。
    用6号六角套筒扳手拆下螺栓E，如图14-350所示。

    （2）用缠有保护胶带的一字螺丝刀，撬开图14-351所指示的位置拆下机油泵。

    （3）拆下O型圈。
    39．拆下发动机后油封挡圈。
    （1）拆下7个螺栓。
    （2）将缠有保护胶带的一字螺丝刀插入凸轮轴轴承盖与挡圈间，撬动螺丝刀拆下挡圈，如图14-352所示。

    （3）拆下O型圈。
    40．拆下火花塞管衬垫。
    （1）将防止通风挡板脱落的卡爪折弯。
    （2）扭弯火花塞管衬垫的外周，使用尖嘴钳将其拔出，如图14-353所示。

    41．安装火花塞管衬垫。使用SST将新火花塞管衬垫敲入汽缸盖罩并与其表面平齐，如图14-354所示。

    42．拆下凸轮轴正时管总成。
    （1）将用于维修凸轮轴的六角部分嵌入铝等材料制成的嵌块中，再用虎钳进行固定。
    （2）使用5号六角套筒扳手松开4个凸轮轴主动齿轮的安装螺栓，如图14-355所示。

    （3）拆下直螺塞和密封垫圈。

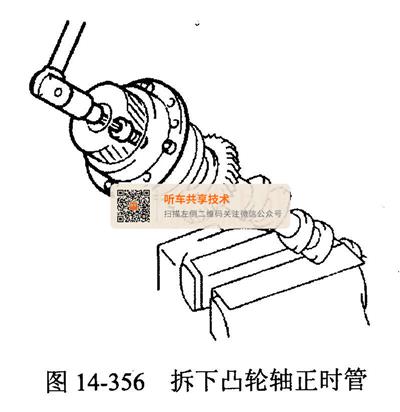

    （4）先用10号六角套筒扳手拆下固定螺栓，再拆下凸轮轴正时管，如图14-356所示。

    （5）先拆下4个螺栓，然后从凸轮轴正时管上拆下凸轮轴主动齿轮和油封圈。
    43．安装凸轮轴固定油封。

    （二）正时部件的安装
    正时部件的安装步骤和方法如下。
    1．安装凸轮轴正时管总成。
    （1）用4个螺栓将凸轮轴主动齿轮予紧在凸轮轴正时管总成上。
    （2）将用于维修凸轮轴的六角部分嵌入铝等材料制成的嵌块中，再用虎钳进行固定。
    （3）将凸轮轴的直销对准凸轮轴正时管总成的安装孔，用手将其插入直至感觉到达底部。
    （4）用10号六角套筒扳手安装固定螺栓。
    （5）使用5号六角套筒扳手均匀拧紧4个凸轮轴主动齿轮的安装螺栓。
    （6）安装直螺塞和密封垫圈。
    2．拆下凸轮轴副齿轮。
    （1）将用于维修凸轮轴的六角部分嵌入铝等材料制成的嵌块中，如图14-357所示。再用虎钳进行固定。

    （2）使用SST增加副齿轮右转力度，拆下凸轮轴的同时拆下己安装的固定螺栓（M6,螺距6）。
    （3）使用SST拆下卡环，如图14-358所示。

    （4）拆下波形垫圈、副齿轮和凸轮轴正时齿轮螺栓垫圈，如图14-359所示。

    3．检查凸轮轴正时齿轮螺栓垫圈。
    4．安装凸轮轴副齿轮。
    （1）用SST安装防松垫圈及卡环。
    （2）使用SST，向右转动副齿轮，如图14-360所示。将副齿轮的组装辅助孔与凸轮轴从动齿轮的组装辅助螺纹孔对齐，并将从动齿轮的齿顶对齐，安装固定螺栓（M6,螺矩6）。

    5．拆下发动机后油封圈。
    6．安装发动机后油封圈。
    （1）用SST敲进一个新油封圈直到它的表面与油封挡圈边缘齐平，如图14-361所示。

    （2）在油封唇部外周涂抹少量2号MP润滑脂。

    7．安装发动机后油封挡圈。
    （1）将新O型圈安装到汽缸体上，如图14-362所示。

    如图14-363所示，连续涂抹一圈（直径2～3 mm）密封填料。

    （3）将7个螺栓分数次预紧后，按规定力矩拧紧。
    8．安装机油泵总成。
    （1）将新O型圈安装到汽缸体上，如图14-364所示。

    （2）如图14-365所示，连续涂抹二圈（直径2～3 mm）密封填料。

    （3）安装时要将机油泵的驱动齿轮与曲轴的表面对齐，如图14-366所示。

    （4）用6号六角套筒扳手安装螺栓E，如图14-367所示。

    9安装机油滤清器。
    10．安装油底壳双头螺栓。
    11．安装油底壳。
    12．安装油底壳挡板。
    13．安装2号油底壳。
    14．安装水泵总成。
    15．安装汽缸盖。
    16．安装左汽缸盖，步骤是：
    （1）确定新汽缸盖衬垫的左右与正反面，安装至汽缸体。
    （2）将汽缸盖装至汽缸体。
    （3）在螺栓的螺纹、底部和垫圈上涂抹少量机油。
    （4）将汽缸盖螺栓装上垫圈插入汽缸盖。
    （5）使用套筒扳手（12 mm, 12角），按顺序分2-3次均匀地拧紧汽缸盖螺栓，用规定的力矩拧紧。
    （6）在汽缸盖螺栓顶部的发动机前方做油漆标记。
    （7）将各个汽缸盖螺栓拧紧90°，检查油漆标记是否在拧过的90°位置。
    17．安装机油控制阀滤清器。．先清洁机油控制气门滤清器，确定上端与下端后装于汽缸盖。
    18．安装凸轮轴。步骤是：
    （1）检查调整垫片是否脱落，如图14-368所示。

    安装凸轮轴前将气门挺杆全部拆下，并确认调整垫片未脱落。
    （2）将凸轮轴的凸轮、齿轮以及汽缸盖的轴颈部分涂上机油。
    （3）如图14-369所示将凸轮轴的正时标记对齐，安装至汽缸盖。

    （4）沿着图14-370所示圆周的槽，全部涂上密封填料，安装时要将凸轮罩塞的锁销对准汽缸盖的槽。

    （5）如图14-371涂密封填料（直径1.5-2 mm）,然后安装1号轴承盖。

    （6）安装1号轴承盖的同时，将油封插入汽缸盖最里边。


注意：
    ①清洁安装面并去油。
    ②要在涂密封填料后3分钟内进行安装。
    ③安装后要不注入机油放置2小时。
    （7） 1号轴承盖安装后，确定轴向力方向，然后再安装其他的轴承盖和回油管。
    （8）按图14-372顺序分2次拧紧轴承盖。

    ①如图所示，将机油涂于1-4螺栓的装新密封垫圈的螺纹部位，并安装。
    ②将5-22螺栓的螺纹及垫圈表面涂抹机油并安装。
    （9）使用用于维修凸轮轴的六角部分转动凸轮轴，如图14-373所示。将用于固定副齿轮的螺栓位置上移，拆下固定螺栓（M6,螺矩1.0）。

    （10）使用用于维修凸轮轴的六角部分转动凸轮轴，检查凸轮轴的装配标记是否一致。

    19．安装机油控制阀门滤清器。
    20．安装3号凸轮轴，步骤是：
    （1）检查调整垫片是否脱落，如图14-374所示。

    （2）将凸轮轴的凸轮、齿轮以及汽缸盖的轴颈部份涂上机油。
    （3）如图14-375所示将凸轮轴的正时标记对齐、安装至汽缸盖。

    （4）沿着圆周的槽，全部涂上密封填料，安装时要将凸轮罩塞的锁销对准汽缸盖的槽。
    （5）如图14-376涂密封填料（直径1.5-2 mm）,然后安装5号轴承盖。

    （6）安装5号轴承盖的同时，将油封插入汽缸盖最里边。
    （7） 5号轴承盖安装后，确定轴向力方向，然后再安装其他的轴承盖和回油管。
    （8）按图示顺序分2次拧紧轴承盖螺栓。
    ①如图14-377所示，将机油涂于1-4螺栓的装新密封垫圈的螺纹部位，并安装。

    ②将5～22螺栓的螺纹与及垫圈表面涂抹机油并安装。
    使用用于维修凸轮轴的六角部分转动凸轮轴，如图14-378所示将用于固定副齿轮的螺栓位置上移，拆下固定螺栓（M6,螺矩1.0）。

    （10）使用用于维修凸轮轴的六角部分转动凸轮轴，检查凸轮轴的装配标记是否一致。
    21．安装右后链条板。
    22．安装2号右后链条板。
    23．安装左后链条板。
    24．安装2号左后链条板。
    25．安装凸轮轴链条轮，如图14-379所示。

    26．安装左凸轮轴链条轮如图14-380所示。

    27．安装曲轴链条轮。
    28．安装2号链条惰轮。
    29．安装1号链条惰轮。
    30．按以下步骤和方法安装链条。
    （1）对齐凸轮轴链条轮与凸轮轴轴承盖的装配标记。
    （2）垫入衬垫，将曲轴皮带轮螺栓装到曲轴上。
    （3）对齐曲轴链条轮的切口与机油泵的装配标记厂如图14-381所示。

    （4）按如下顺序安装链条轮。
    ①曲轴链条轮
    ②2号链条惰轮
    ③左凸轮轴链条轮
    ④水泵皮带轮
    ⑤右凸轮轴链条轮
    ⑥1号链条惰轮
    （5）拆下正时皮带张紧器的防尘套，并装到压具上。
    （6）尽可能将正时皮带张紧器杆慢慢压缩，使杆和汽缸的孔保持一致，并使两面宽1.27 mm的六角扳手穿过杆和汽缸。
    （7）减慢压缩，从冲压工具上拆下正时皮带张紧器。
      （8）将防尘套安装到正时皮带张紧器上。
      （9）用六角扳手（二面宽1.27 mm）将正时皮带张紧器定位到油泵的安装位置，用2个螺栓均匀地紧密组装。
      （10）在上述状态下，确保油泵和防尘套之间没有缝隙。
      （11）将用于固定正时皮带张紧器杆的六角扳手（二面宽1.27 mm）拔出拆下。
      （12）通过垫圈等，将曲轴皮带轮螺栓预紧，按顺时针转动曲轴2次，在曲轴链条轮的装配标记和油泵的切口对齐时，确保凸轮轴链条轮与凸轮轴轴承盖的装配标记也保持一致，如图14-382所示。

    （13）拆下曲轴皮带轮螺栓和垫圈
    31．安装1号曲轴转角传感器板，如图14-383所示安装曲轴传感器板。

    32．安装正时齿轮盖垫板，步骤是：
    （1）将衬垫安装到垫板上。
    （2）按油泵和水泵的指示安装垫板。
    33．安装1号链条盖
    34．安装曲轴减震器。使用SST拧紧曲轴皮带轮螺栓，如图14-384所示。

    35．检查气门间隙，步骤是：
    （1）顺时针转动曲轴，把1号汽缸固定到上止点。
   （2）确认图14-385所示的气门间隙。

    标准值：
进气0.20±0.05 mm（低温时）
排气0.30±0.05 mm（低温时）

    35．调整气门间隙。步骤是：
    （1）拆下曲轴减震器。
    （2）拆下1号链条盖。
    （3）拆下1号曲轴转角传感器板。
    （4）拆下链条。
    （5）拆下凸轮轴链条轮。
    （6）拆下左凸轮轴链条轮。
    （7）拆下凸轮轴。
    （8）拆下凸轮轴壳塞。
    （9）拆下3号凸轮轴。
    （10）拆下凸轮轴壳塞。
    （11）拆下气门顶杆。
    （12）用千分尺测量拆下的调整垫片厚度。
    （13）选择调整垫片。
    （14）将选好的调整垫片安装到气门上，如图14-386所示。

    （15）安装气门顶杆。
    （16）安装凸轮轴。
    （17）安装3号凸轮轴。
    （18）安装凸轮轴链条轮。
    （19）安装左凸轮轴链条轮。
    （20）安装链条。
    （21）安装1号曲轴转角传感器板。
    （22）安装1号链条盖。
    （23）安装1号链条盖。
    （24）安装曲轴减震器。
    36．安装1号惰轮，如图14-387所示。

    37．安装V形皮带张紧器总成。
    38．安装2号链条盖。
    39．安装2号惰轮。
    40．安装汽缸盖罩。如图14-388所示，沿位于半圆中间的凹槽，在半圆的一周涂抹密封填料。

    41．安装加油口盖。
    42．安装火花塞。
