起亚霸锐（Lamada系列3.8L）发动机正时校对方法
进口起亚霸锐车型是目前起亚汽车的旗舰级车型，目前在中国市场销售的这款车型配置的是现代／起亚汽车公司自己研发生产的第二代Lamada系列发动机的3.8L排量机型。该款发动机使用正时链条作为正时传动部分，其中包括右侧正时链条，左侧正时链条和机油泵链条以及一些相关的张紧器和导向元件。现在笔者根据车间实际的维修流程并结合维修手册的相关信息对霸锐车型的正时部分的拆装步骤进行详述。
拆卸方法：
注意事项：使用翼子板防护布以避免损坏油漆表面。为避免损坏固定部分的插接器，在拔出时要小心。
1．断开蓄电池负极电缆接头，如图1所示。
2．拆卸发动机上护盖，如图2所不。
3．拆卸散热器上部盖板，如图3所示。
4．分离空气流量传感器插接器和通风软管，然后拆卸空气滤清器总成，如图4所示。
5．拆卸散热器盖，拧松排放塞并排出冷却液。
6．分离散热器上水管和下水管，如图5、图6所示。
7．分离风扇插接器并拆卸冷却风扇总成。
8．分离炭罐电磁阀软管和制动助力器真空管。
9．发动机控制线束各连接器（各传感器和执行器的插头）。
10．分离节气门体冷却水软管和PCV通风管。
11．拧下进气歧管支架螺栓，拆卸进气歧管。
12．拆卸左侧气门室盖上方冷却水管，如图7所示。
13．拆卸左／右侧点火线圈。
14．拆卸左右侧气门室盖。
15．拆卸外部驱动皮带，如图8所示。
16．拆卸驱动皮带惰轮和驱动皮带张紧轮。
17．拆卸水泵皮带轮。
18．使用22mm套筒扳手顺时针转动曲轴皮带轮并对其凹槽和正时链盖上的正时标记T对准，如图9所示。
19．检查凸轮轴正时链轮上的标记是否与汽缸盖表面对齐，如果不对齐，再顺时针转动曲轴一圈（360°）,如图10、图11、图12所示。
21．应用22mm套筒扳手和专用工具（如图15所示）拆卸曲轴皮带轮。
22．分离正时链条盖冷却水管，如图16所示。
23．拆卸卿书连条盖，如图17所示。
24．由于车辆在使用一段时间后，正时链条上的识别标记可能会被磨损掉。所以在拆卸正时链条前，根据链轮的位置用标记标明左右链条。
25．拆卸油泵链条盖，如图18所示。
26．拆卸油泵链条张紧器总成。
27．拆卸油泵链条导轨。
28．拆卸右侧正时链条自动张紧器和右侧正时链条张紧器臂。
29．拆卸右侧正时链条导轨和右侧正时链条。
30．拆卸机油泵链轮和机油泵链条，如图19所示。
31．拆卸曲轴链轮A（驱动机油泵和右侧凸轮轴的链轮），如图20所示。
32．拆卸左侧正时链条张紧器和张紧器臂，如图21所示。
33．拆卸左侧正时链条导轨和左侧正时链条。
34．拆卸曲轴链轮B（驱动左侧凸轮轴的链轮），如图22所示。
35．拆卸张紧器底座总成，如图23所示。
安装方法：
1．压缩正时链条张紧器并安装锁止销。
2．曲轴的定位键应与缸体上的正时标记对准，如图24所示。
3. 安装张紧器底座总成。
4. 安装曲轴链轮B（驱动左侧凸轮轴）。

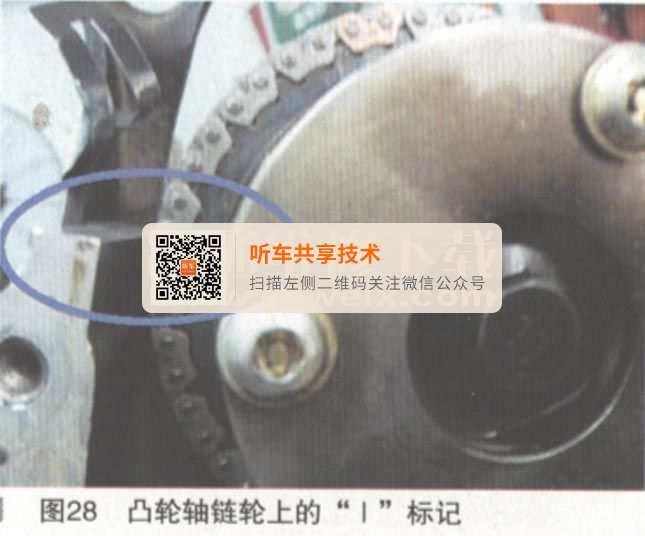

5．安装左侧链条导轨和左侧正时链条，如图25所示。注：为了保证无松弛安装正时链条，需按下述顺序安装正时链条。曲轴链轮→正时链条导轨→排气凸轮轴链轮→进气凸轮轴链轮。安装正时链条时，每个链轮的正时标记应与正时链条上的颜色标记匹配。每个正时链轮上都有一个圆点的标记，这个圆点的标记与链条上的颜色标记对齐，如图26、图27所示。另外凸轮轴链轮上的“|”标记要与汽缸盖表面对齐，如图28所示。
6．安装正时链条张紧器臂和左侧正时链条张紧器，如图29所示。
7．安装曲轴链轮A（驱动机油泵和右侧凸轮轴）。
8．安装机油泵链轮和机油泵链条。
9．安装右侧正时链条导轨和右侧正时链条，如图30所示。注：为了保证无松弛安装正时链条，需按下述顺序安装正时链条。曲轴链轮→正时链条导轨→进气凸轮轴链轮→排气凸轮轴链轮。安装正时链条时，每个链轮的正时标记应与正时链条上的颜色标记匹配。每个正时链轮上都有一个圆点的标记，这个圆点的标记与链条上的颜色标记对齐。另外，凸轮轴链轮上的“|”标记要与汽缸盖表面对齐。
10．安装右侧正时链条紧器臂和右侧正时链条张紧器，如图31所示。
11．安装机油泵链条导轨。
12．安装机油泵链条张紧器总成。
13．拉出左／右正时链条张紧器的锁止销释放张紧器，如图32所示。
14．安装机油泵链条盖。
15．顺时针转动曲轴两圈后确定正时标记。此时确定的正时标记主要是指曲轴定位键与缸体的标记是否对齐，凸轮轴链轮上的“|”标记是否与汽缸盖表面对齐。
16．安装正时链条盖。注：在安装正时链条盖之前应确认正时链条盖与发动机的接触面已经清洁，然后在正时链条盖与发动机的密封面上均匀涂抹密封胶。
17．安装正时链条盖冷却水管。
18．使用油封安装工具安装曲轴前油封。
19．安装下油底壳。
20．安装曲轴皮带轮，并配以专用工具加以紧固。紧固力矩为280～300N·m。
21．安装水泵皮带轮。
22．安装外部驱动皮带白动张紧器，如图33所示。
23．安装外部驱动皮带惰轮，如图34所示。
24．安装外部驱动皮带，如图35所示。
25．安装左／右气门室盖，如图36所示。
26．安装左／右点火线圈。
27．安装右侧点火线圈和喷油器线束和连接器，如图37所示。
28．安装左右气门室盖上的冷却水软管。
29．安装进气歧管，如图38所示。
30．连接节气门体冷却水软管和PCV通风管，紧固进气歧管支架螺栓。
31．连接发动机线束的各传感器和执行器的连接器。
32．安装冷却风扇总成和风扇连接器。
33．连接炭罐电磁阀软管和制动助力器真空管。
34．连接散热器上水管和下水管。
35．安装空气滤清器总成，连接空气流量传感器连接器和通风软管。
36．拧紧排放塞，安装散热器上部盖板。
37．安装发动机上护盖。
38．连接蓄电池负极电缆接头。
安装工作进行完毕后，重新添加足够的发动机机油，重新向散热器和储液箱中添加足够的冷却液。启动发动机怠速运转直到冷却风扇工作2～3次。关闭发动机，检查发动机和冷却水管是否有漏油和漏液的现象。检查冷却液是否足够，必要时添补足够的冷却液，拧紧散热器盖。再次启动发动机，检查没有渗漏后，安装工作结束。
