悦达起亚赛拉图(DOHC 1.6 L型发动机)正时校对方法

2019-04-11 16:20:17

悦达起亚赛拉图(DOHC 1.6 L型发动机)正时校对方法

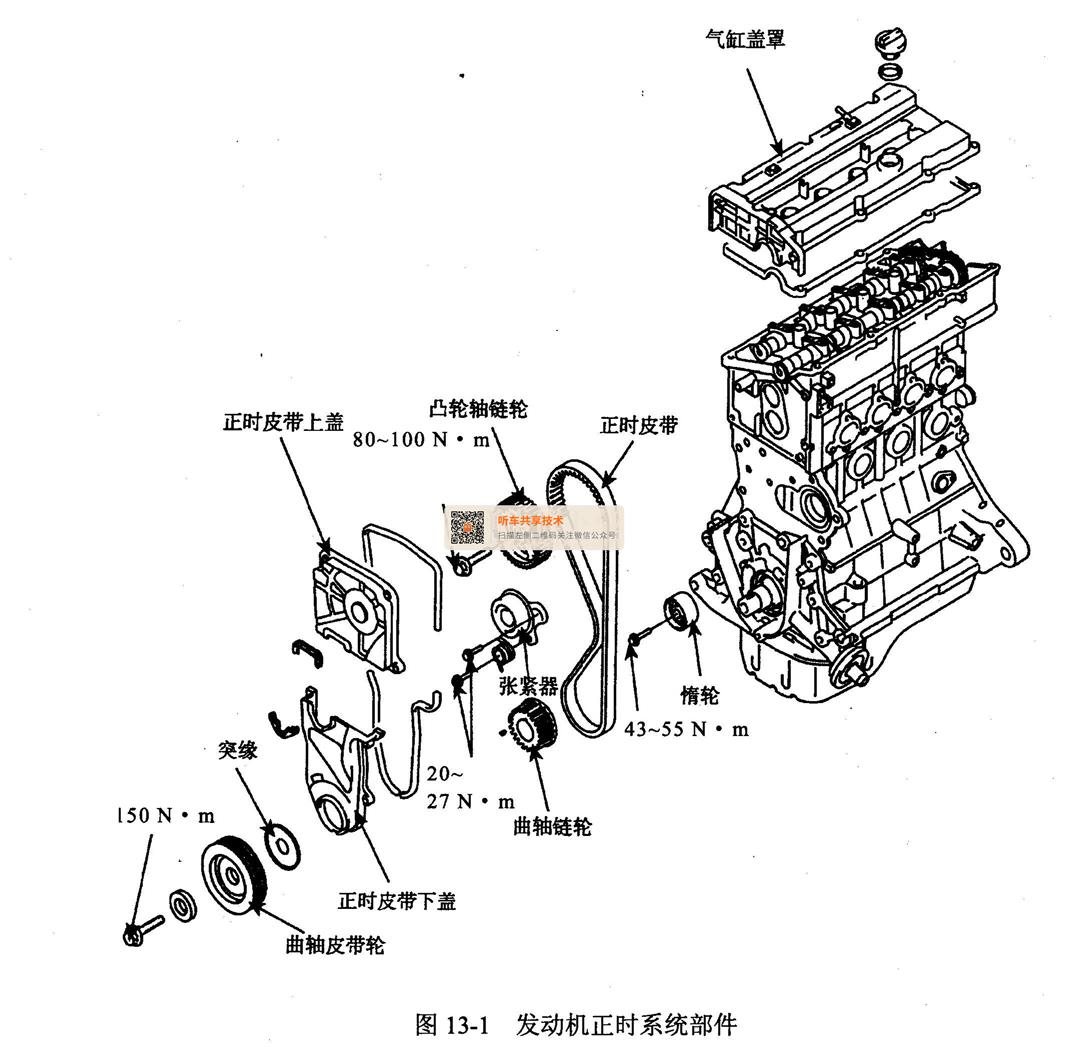

    DOHC (1.6 L )型发动机正时系统部件如图13-1所示。

    (一)正时系统部件的拆卸

    正时系统部件的拆卸步骤和方法如下。
    此程序不需要拆卸发动机。
    1.拆卸发动机盖。
    2.拆卸右前轮。
    3.拆卸2个螺栓(B)和右侧盖(A),如图13-2所示。

    4.拆卸发动机装配托架
    (1)安装发动机吊架,如图13-3所示。

    (2)拧下螺栓B和螺母C, D,然后拆卸发动机装配托架A,如图13-4所示。

    5.暂时拧松水泵皮带轮螺栓,如图13-5所示。

    6.拆卸交流发电机驱动皮带。
    7.拆卸空调器压缩机驱动皮带。
    8.拆卸动力转向泵驱动皮带。
    9.拧下4个螺栓,拆卸水泵皮带轮。
    10.拧下4个螺栓B,拆卸正时皮带上盖A,如图13-6所示。

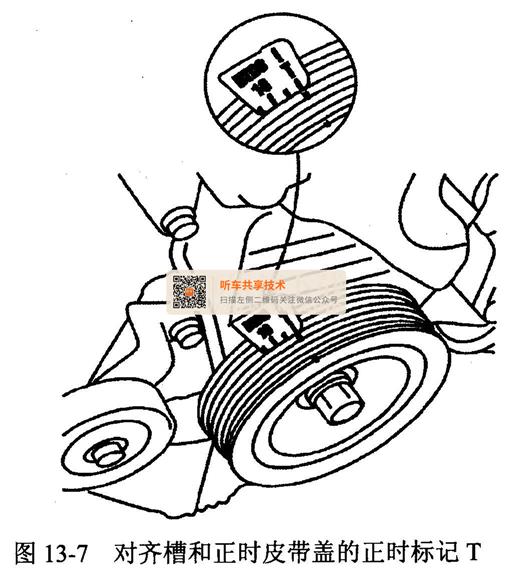

    11.转动曲轴皮带轮,并对齐它的槽和正时皮带盖的正时标记“T",如图13-7所示。

    12.拧下曲轴皮带轮螺栓B,拆卸曲轴皮带轮A,如图13-8所示。

    13.拆卸曲轴突缘A,如图13-9所示。

    14.拧下5个螺栓B,拆卸正时皮带下盖A,如图13-10所示。



  15.拆卸正时皮带张紧器A,如图13-11所示。拆卸正时皮带,如图13-12所示。

    如果再次使用正时皮带时,应在皮带上画上箭头,作为指示旋转方向标记,确保安装皮带时保持原来的方向。
    16.拆卸螺栓B和正时皮带惰轮A,如图13-13所示。

    17.拆卸曲轴链轮A,如图13-14所示。

    18.拆卸汽缸盖罩。
    (1)分离火花塞高压线。
    (2)从汽缸盖罩上拆卸加速踏板拉线A,如图13-15所示。

    (3)拆卸PCV(曲轴箱强制通风装置)软管A和通风软管B,如图13-16所示。

    (4)从汽缸盖罩A上拧下10个螺栓B,如图13-17所示。

    19.拆卸凸轮轴链轮。
    (1)用六角板手固定凸轮轴A部位,并用扳手B拆卸螺栓C,然后拆卸凸轮轴链轮,如图13-18所示。
使用扳手时小心不要损坏汽缸盖和气门挺杆。

    (二)正时系统部件的检查

    正时系统部件的检查步骤和方法如下。
    1.链轮、张紧器、惰轮的检查
    (1)检查凸轮轴链轮、曲轴链轮、张紧器皮带轮和惰轮有否不正常磨损、裂纹或损坏的情况。必要时更换。
    (2)检查张紧器皮带轮和惰轮是否容易圆滑旋转,如图13-19所示,旋转时是否有间隙和噪声。必要时更换。

    (3)若皮带轮轴承上有润滑脂泄漏,则更换皮带轮。
     2.正时皮带的检查
      (1)检查皮带上有无油或尘埃,如有必要就要进行更换。
    也可使用干布或纸擦去沉淀物,不要使用溶剂清洗。
     (2)在发动机大修或调整皮带张力时,仔细检查皮带。如果有明显的任何缺陷,都要更换皮带。
      ①不要彻底地弯曲、扭曲或转动正时皮带。
      ②不要使正时皮带与油、水和蒸汽接触。

    (三)正时系统部件的安装
    1.安装凸轮轴链轮并按规定力矩拧紧螺栓。
    (1)暂时安装凸轮轴链轮螺栓。
    (2)用六角板手固定凸轮轴A部位,并用扳手B拧紧凸轮轴链轮螺栓C,如图13-20所示。

     2.安装汽缸盖罩。
    (1)安装汽缸盖罩A和10个螺栓B,如图13-21所示。

    (2)安装PCV软管A和通风软管B,如图13-22所示。

    (3)将加速踏板拉线A安装在汽缸盖罩上,如图13-23所示。

    (4)安装火花塞高压线。

    3.安装曲轴链轮A,如图13-24所示。

    4.将1号活塞放在上止点即它的压缩冲程时,对齐凸轮轴链轮A和曲轴链轮B的正时标记,如图13-25和图13-26所示。


    5.安装惰轮(A)并按规定力矩拧紧螺栓(B)如图13-27所示。

    6.暂时安装正时皮带张紧器A,如图13-28所示。

    (7)为使皮带不松弛。按下列顺序安装正时皮带,如图13-29所示。曲轴链轮A→惰轮B→凸轮轴链轮C→正时皮带张紧器D。

    8.拧松固定螺栓A, B,按箭头方向旋转张紧器皮带轮,如图13-30所示。

    暂时拧紧固定螺栓A, B

    9.调节正时皮带张力。
    (1)检查正时皮带,如有必要就进行更换。
    (2)拧松固定螺栓A, B后,通过旋转张紧器给正时皮带施加张力,如图13-31所示。

    (3)检查各链轮和各正时皮带齿牙之间是否对齐,逐个拧紧固定螺栓A和B。
    (4)重新检查皮带张力,如图13-32所示。

    使用适当力(约49 N)水平握紧张紧器和正时皮带张力侧时,确定正时皮带轮齿端距张紧器固定螺栓头半径的1/2(横过平面)。
    10.按工作方向(顺时针)将曲轴旋转2圈并重新对齐曲轴链轮和凸轮轴链轮的正时标记。
    11.用5个螺栓安装正时皮带下盖A,如图13-33所示。

    12.安装突缘和曲轴皮带轮A,如图13-34所示。

    确定曲轴链轮销固定在皮带轮小孔内。
    13.用4个螺栓B安装正时皮带上盖A,如图13-35所示。

    14.用4个螺栓安装水泵皮带轮。
    15.安装动力转向泵驱动皮带。
    16.安装空调器压缩机驱动皮带。
    17.安装交流发电机驱动皮带。
    18.安装发动机装配托架。
    用螺母C, D和螺栓B安装发动机装配托架A,如图13-36所示。

    19.用2个螺栓B安装右侧盖A,如图13-37所示。

    20.安装右前轮。
    21.用4个螺栓安装发动机盖(A)
