萨博（SAAB）9-3 2. 0T发动机正时校对方法

一、9-3 2. 0T发动机正时链条拆卸步骤
    1）拆下发动机上盖。
    2）断开质量空气流量传感器插接器，从空气滤清器壳体罩上断开进气管。拆下空气滤清器壳体罩和空气滤清器。
    3）断开进气管，拆下空气滤清器壳体。断开空调压力传感器插接器。

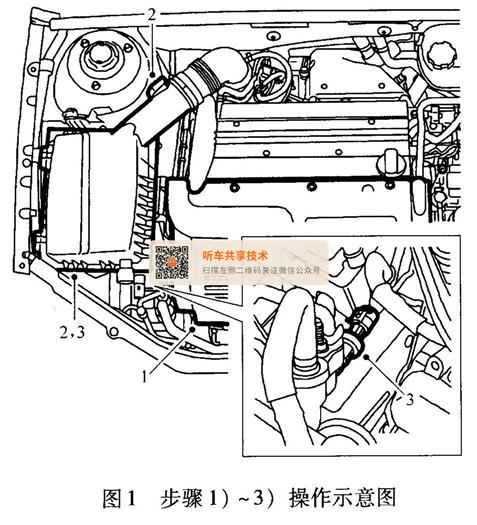

    步骤1） ～3）操作示意图见图1。

    4）从固定卡扣上松开燃油管路，将螺栓从连接凸轮轴盖的支架上拆下，如图2所示。

    5）拆卸点火线圈盖罩，如图3所示。

    6）拔下点火线圈插接器。拔下涡轮增压器电磁阀插接器并松开线束卡夹，如图4所示。

    7）拆下螺栓，拔出各个点火线圈移到一旁。
    8）从凸轮轴盖上断开曲轴箱强制通风软管。步骤7）～8）操作示意图见图5。

    9）松开气缸盖和凸轮轴盖上的线束。
    10）拆卸涡轮增压器隔热罩。步骤9）～10）操作示意图见图6。

    11）从凸轮轴盖上松开接地电缆。
    12）拆下凸轮轴盖，如图7所示。

    13）举升车辆，拆卸右前车轮。
    14）拆下右侧内翼子板，如图8所示。

    15）释放传动带张力，拆下传动带。在传动带上标出转动方向。
    16）拆卸传动带张紧器。
    步骤15）～16）操作示意图见图9。

    17）降下车辆，沿发动机转动方向转动曲轴，直至曲轴带轮上的标记对准正时盖上的标记，如图10所示。

    1缸进气凸轮轴和排气凸轮轴的凸轮应朝上。
    18）拆卸链条张紧器，如图11所示。

    19）从链条张紧器上拆下锁止环，拆下张紧器的柱塞，如图12所示。

    20）安装举升吊耳。
    21）安装举升杆。抬起发动机并拆卸发动机支架。
    步骤20） ～21）操作示意图见图13。

    22）使用举升杆，将发动机降下3cm。
    23）举升车辆，拆卸曲轴带轮。
    24）在车下放置一个机油收集器，小心地拆下正时盖。
    步骤23）～24）操作示意图见图14。

    25）拆下正时盖的密封衬垫。
    26）拆下曲轴油封，降下车轮。
    27）从气缸盖上拆下塞子。
    28）拆卸内侧的正时链导向装置上部螺栓。
    29）拆卸正时链条上部导轨。
    步骤27）～29）操作示意图见图15。

    30）拆卸内侧的正时链导向装置下部螺栓。
    31）拆卸凸轮轴链轮，将正时链条向上提起。
    32）拆卸正时链条张紧器导向装置。
    步骤30） ～32）操作示意图见图16。



二、9-3轿车2. 0T发动机正时链条安装步骤
    1）清洁所有的密封面。
    2）将凸轮轴和链轮的接合面上的机油或油脂清理干净，如图17所示。

    3）安装正时链条导向装置。
    4）把正时链条挂到进气凸轮轴链轮上，将进气凸轮轴链轮安装到凸轮轴上并插入螺栓。
    5）升起车辆。
    6）把正时链条安装到曲轴链轮上，安装正时链条导向装置。
    7）把下部螺栓紧固至10N·m，降下车辆。
    8）安装排气凸轮轴链轮，安装螺栓。
    9）安装上部螺栓，将塞子装回气缸盖。
    步骤3） ～5）和7）～9）的操作示意图见图18。

    10）用螺钉旋具沿顺时针方向转动张紧器，直至张紧器张紧，如图19所示。

    11）把张紧器柱塞放入张紧器轴套中，安装卡环，如图20所示。

    12）安装正时链条张紧器，将张紧器螺栓紧固至78N·m，如图21所示。

    13）用螺钉旋具压下链条，是正时链条张紧器释放张紧力，如图22所示。

    14）拆下排气凸轮轴和进气凸轮轴的2号和7号轴承盖，安装凸轮轴调整工具。将凸轮轴调整工具螺栓紧固至10N·m，如图23所示。

    15）清除旧密封垫的残留，安装新的密封垫，如图24所示。

    16）安装正时盖，如图25所示。

    17）把曲轴油封安装工具放置到曲轴凸出的轴套处，用润滑剂润滑新密封圈，然后把密封圈安装到曲轴油封安装工具上。
    18）把曲轴油封安装工具安装到曲轴上，转动曲轴带轮螺栓，直至油封和正时盖齐平。拆下曲轴油封安装工具。
    19）换用新的曲轴带轮螺栓，将螺栓紧固至100N·m +75°。
    步骤17）～19）操作示意图见图26。

    20）确认曲轴带轮上的正时标记与正时盖上的标记对齐。紧固凸轮轴链轮螺栓。
    21）拆下凸轮轴调节工具并安装凸轮轴轴承盖。轴承盖紧固力矩为8N·m。
    22）继续紧固凸轮轴链轮螺栓，直至紧固力矩达到85N·m+30°。
    23）沿发动机转动方向转动曲轴2周，使曲轴带轮上的正时标记与正时盖上的标记对齐。
    24）安装正时链条上部导轨。
    步骤20）和22）～24）操作示意图见图27。

    25）降下车辆。用举升杆提升发动机，安装发动机支架。
    26）安装发动机支架螺栓。将螺栓紧固至70N·m +60°。
    27）拆下举升杆。
    步骤26） ～27）操作示意图见图28。

    28）更换凸轮轴盖的密封件并安装凸轮轴盖。凸轮轴盖的紧固力矩为10N·m，如图29所示。

    29）把接地电缆连接到凸轮轴盖上。
    30）把曲轴箱强制通风软管安装到凸轮轴盖上。
    31）安装线束和支架到凸轮轴盖上。
    步骤30） ～31）操作示意图见图30。

    32）安装点火线圈，点火线圈紧固力矩为8N·m。
    33）插好点火线圈插接器。插好涡轮增压器电磁阀插接器及线束卡夹。
    步骤32） ～33）操作示意图见图31。

    34）安装点火线圈罩，如图32所示。

    35）把燃油管路和进气管路压入凸轮轴盖上的管路卡夹中。
    36）把燃油管路连接至燃油分配管。
    步骤35）～36）操作示意图见图33。

    37）安装涡轮增压器隔热罩。
    38）安装空气滤清器壳体并连接进气管。连接空调压力传感器插接器。
    39）安装空气滤清器和滤清器盖。连接进气管路和质量空气流量传感器插接器。
    40）安装发动机上盖。
    步骤37）～40）操作示意图见图34。

    41）举升车辆，安装传动带张紧器。
    42）使传动带张紧器释放张紧力。
   步骤41）～42）操作示意图见图35。

    43）略微降下车辆，安装右侧内翼子板，如图36所示。

    44）安装右前车轮。
    45）完全降下车辆。
    46）检查车辆机油油位，不足时予以加注。
