马自达（MAZDA）CX-7 2.3T发动机正时校对方法

    一、CX-7轿车2.3T发动机正时链条拆卸操作要点
    1. CX- 7轿车2.3T发动机正时链条部件拆卸顺序
    按照图20中的部件编号顺序拆卸正时链条。

    2．曲轴带轮固定螺栓拆卸要点
    拆卸曲轴带轮固定螺栓时，要按照图21所示，在齿圈上安装专用工具，固定曲轴使其不能转动，然后再拆卸曲轴带轮固定螺栓。

    3．前油封拆卸要点
    拆卸前油封时，要按照图22所示，用平头螺钉旋具拆卸油封。

    4．正时链条张紧器拆卸要点
    1）按照图23所示，用螺钉旋具将正时链条张紧器的棘齿压向左侧，使正时链条张紧器的柱塞解除锁定状态。

    2）压下棘齿时，按照图24所示，将柱塞压入。

    3）按照图25所示，使柱塞保持在压缩状态，放开棘齿。

    4）继续压入柱塞，直至棘齿达到图26中所示的位置，然后在插孔中插入金属丝使柱塞锁定。

    5．机油泵从动链轮拆卸要点
    拆卸机油泵从动链轮时要按照图25-27所示，在机油泵从动链轮上安装专用工具，固定链轮，使机油泵不能转动后再拆卸。

    二、CX- 7轿车2.3T发动机正时链条安装要点
    1. CX- 7轿车2.3T发动机正时链条安装顺序
    按照图28所示的部件安装顺序进行安装。

    2．机油泵驱动链轮安装要点
   安装机油泵驱动链轮时，要参照图29所示的机油泵驱动链轮安装方向。

    3．机油泵从动链轮安装要点

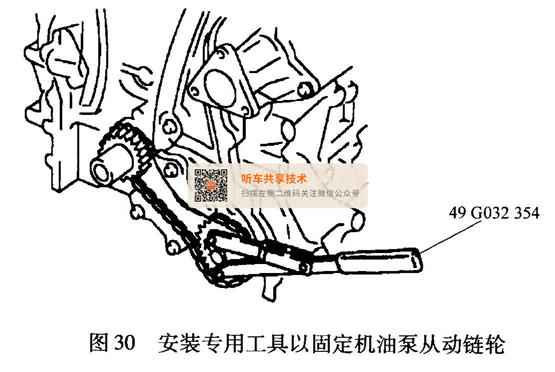

    安装机油泵从动链轮时要按照图30所示，在机油泵从动链轮上安装专用工具，固定链轮，使机油泵不能转动后再进行安装。

    4．正时链条安装要点
    1）如图31所示，在凸轮轴上安装专用工具，将1号凸轮轴位置与上止点对齐。

    2）如图32所示，从气缸体底部拆卸气缸体底部盲塞并安装专用工具。

    3）顺时针转动曲轴，使1缸活塞到达压缩行程上止点位置（曲轴配重接触到专用工具）
    4）安装正时链条。
    5）安装好正时链条张紧器后，把插入的限位杆拔出，如图33所示。

    5．凸轮轴链轮固定螺栓安装要点
    1）按照图34所示，先用扳手把凸轮轴六角部位固定住，使凸轮轴不能转动。

    2）将凸轮轴链轮固定螺栓紧固到69～75N·m，如图35所示。

    6．发动机前盖安装要点
    1）按照图36所示，在发动机前盖上涂抹硅酮密封剂。

    2）按照图37所示的顺序紧固发动机前盖的固定螺栓。其中1～18号螺栓的紧固力矩为8.0～11. 5N·m；19～22号螺栓的紧固力矩为40～55N·m。

    3）按照图38和图39所示，用专用工具压入前油封，压入量为0～0. 5 mm。

    7．曲轴带轮固定螺栓安装要点
    1）按照图40所示，用螺栓把曲轴带轮安装到发动机前盖上。

    2）按照图41所示，用专用工具把曲轴固定，使其不能转动。

    3）按照图42所示，紧固曲轴带轮固定螺栓至96～104N·m，然后再拧87°～93°。

    4）从凸轮轴上取下专用工具，取下曲轴带轮上的M6 ×1.0螺栓。
    5）从气缸体底部盲塞处取下专用工具，安装盲塞。
    8．气缸盖罩安装要点
    1）按照图43所示，在图中所示位置涂抹硅酮密封剂。

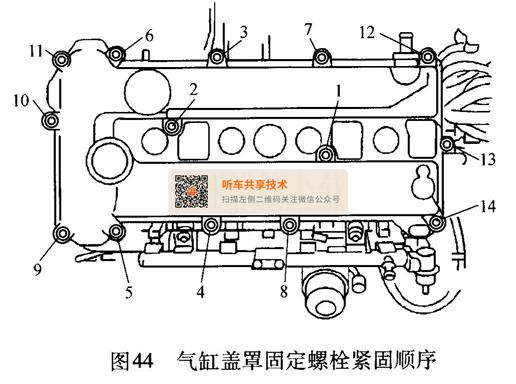

    2）按照图44所示顺序，紧固气缸盖罩固定螺栓，紧固力矩为8.0～10. 5N·m。
