雷克萨斯ES 330 3.3L（3MZ-FE）发动机正时校对方法

    一、ES 330轿车3.3L （3MZ- FE）发动机正时带部件识别
    3 MZ- FE发动机正时带部件识别如图1和图2所示。

    二、ES 330轿车3.3L （3 MZ- FE）发动机正时带拆卸
    1）拆卸右前轮。
    2）拆卸右前翼子板密封。
    3）拆卸连接空调压缩机和曲轴带轮的传动带。
    4）拆卸叶轮泵传动带。
    5）按照图3所示，拆卸发动机运动控制杆和支架。

    6）按照图4所示，拆卸右侧发动机安装支柱。

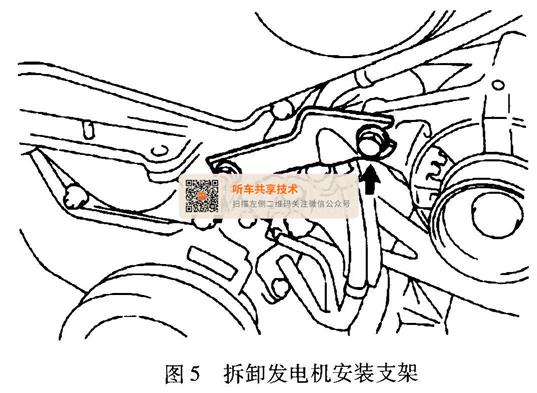

    7）按照图5所示，拆卸发电机安装支架。

    8）按照图6所示，拆卸曲轴带轮。

    9）拆卸1号正时带罩。
    10）按照图7所示，拆卸2号正时带罩上的卡子和螺钉，拆下正时带罩。

    11）如图8所示，拆卸右侧发动机安装支架。

    12）拆卸正时带导板。
    13）拆卸正时带：
    ①先暂时将曲轴带轮螺栓和垫圈安装到曲轴上。
    ②顺时针转动曲轴，如图9所示，使曲轴带轮上的正时标记与机油泵壳体上的标记对齐。

    ③按照图10所示，检查凸轮轴带轮上的正时标记是否与3号正时带罩上的标记对齐，如果没有对齐，将曲轴转动1周。

    ④拆下曲轴带轮螺栓。
    ⑤如果不换用新正时带而继续使用旧的正时带，则要按照图11所示，检查正时带上的3个安装标记是否齐全。

    ⑥如图12所示，转动曲轴60°，将1缸设置在上止点前60°位置。

    14）拆卸正时带张紧器。
    15）按照图13所示的顺序，将正时带从各个带轮上拆下。

    16）检查正时带，如果发现正时带磨损、裂纹等情况，则要换用新的正时带。

    三、ES 330轿车3.3L（3 MZ- FE）发动机正时带安装

    1）把各个带轮擦拭干净。
     2）确认惰轮转动顺畅，油封完好。
     3）确认水泵带轮转动顺畅。
     4）先暂时将曲轴带轮螺栓和垫圈安装到曲轴上。
    5）如图14所示，逆时针转动曲轴60°。

    6）如图15所示，用专用工具转动凸轮轴带轮，使带轮上的正时标记与3号正时带罩上的标记对齐。

    7）按照图16所示，转动曲轴，使曲轴带轮上的正时标记与机油泵壳体上的标记对齐。

    8）按照图17所示，将正时带上的安装标记对齐。

    9）按照图18所示的安装顺序，安装正时带。

    10）安装正时带张紧器：

    ①将正时带张紧器朝上放置在压床上。
    ②按照图19所示，以小于9. 8kN的力量将张紧器推杆慢慢压下。等到张紧器壳体上的小孔与推杆上的小孔对齐时，插入一根直径为1. 5mm的六角扳手，固定住推杆。

    ③将曲轴转动2周，然后按照图16所示，将曲轴带轮和机油泵壳体上的标记对齐。
    ④参照图15，确认凸轮轴带轮上的正时标记与3号正时带罩上的标记对齐。
    ⑤拆下曲轴带轮螺栓。
    11）按照图20所示，安装正时带导板。

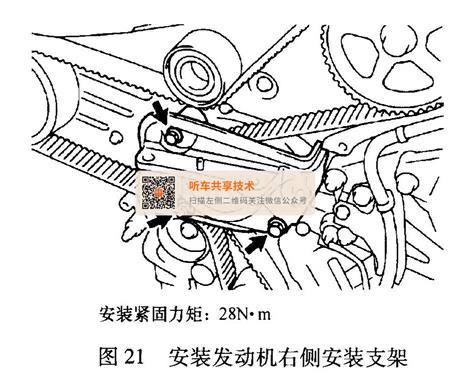

    12）按照图21所示，安装发动机右侧安装支架。

    13）安装2号正时带罩。
    14）安装1号正时带罩。
    15）用专用工具安装曲轴带轮，将曲轴带轮螺栓紧固至220N·m。
    16）安装发电机支架。
    17）安装发动机安装支柱和发动机安装支架。
    18）按照图22所示，安装发动机运动控制杆和支架。

    19）安装叶轮泵传动带。
    20）安装连接空调压缩机和曲轴带轮的传动带。
    21）安装右前车轮。
