本田讴歌（ACURA TL）J32A3 3.2L V6发动机正时校对方法

ACURA TL轿车J32A3 （3.2L V6）发动机正时带拆装
1．正时带拆卸
1）拆下右侧发动机盖罩。
2）转动曲轴，使曲轴带轮上的白色标记A与指针B对准（图47）。

3）检查凸轮轴带轮上的1缸上止点标记A是否与正时带前罩上的指针B对齐（图48）。如果标记没有对齐，则将曲轴转动360°，重新检查凸轮轴带轮上的标记。

4）拆卸右前车轮。
5）如图49所示，拆卸挡泥板。

6）拆卸发动机传动带。
7）在油底壳下方垫上木块，用千斤顶支撑发动机。

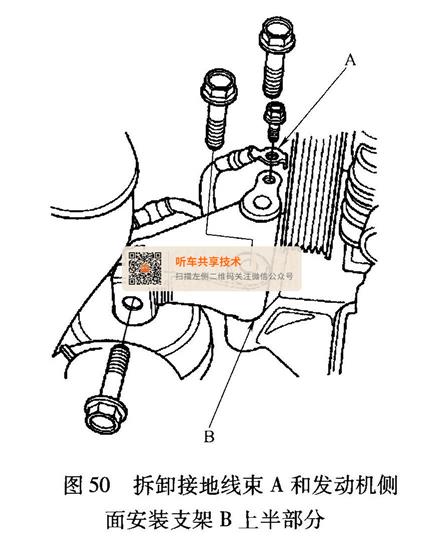

8）如图50所示，拆下接地线束A，然后拆下发动机侧面安装支架B的上半部分。

9）拆卸曲轴带轮。
10）如图51所示，拆卸正时带前部上盖A和后部上盖B。

11）如图52所示，拆卸下盖。

12）按照图53所示，找一只从蓄电池支架上拆下的螺栓，把螺栓的一端打磨成尖头。

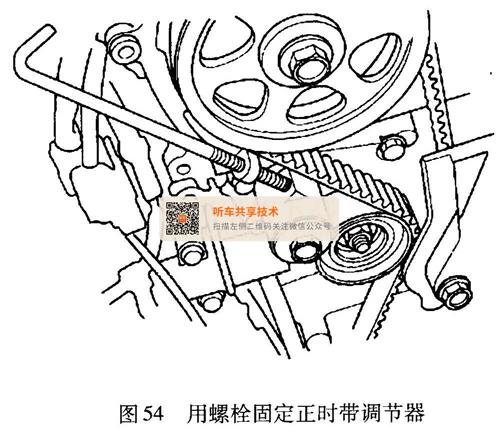

13）按照图54所示，用打磨好的螺栓把正时带调节器固定好，并用手把螺栓拧紧。

14）如图55所示，拆卸正时带导板A。

15）如图56所示，拆卸发动机侧面安装支架的下半部分。

16）如图57所示，拆卸惰轮螺栓A和惰轮B，然后拆下正时带。惰轮螺栓是一次性使用的，因此拆下惰轮螺栓后即可废弃不用。

    2．正时带安装
1）把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。
2）将正时带驱动轮齿上的TDC（上止点）标记A与机油泵上的指针B对齐，使正时带驱动轮设置到上止点位置。
3）按照图59所示，把凸轮轴带轮上的标记A对准后盖上的指针B，使凸轮轴带轮设置到上止点位置。

4）用新的惰轮螺栓把惰轮安装好（先不要把螺栓拧紧），使惰轮能够移动但不会脱落。
5）按照图60所示，从驱动轮开始，沿逆时针方向安装正时带。

6）如图61所示，换用新的惰轮螺栓，并把惰轮螺栓紧固至44N·m。

7）按照图62所示，从后盖上把固定正时带调节器的螺栓取下。

8）如图63所示，安装发动机侧面安装支架的下半部分。

9）如图64所示，安装正时带导板。

10）如图65所示，安装下盖。

11）按照图66所示，安装前部上盖A和后部上盖B。

12）安装曲轴带轮。
13）顺时针转动曲轴带轮5～6圈，使正时带在曲轴带轮上就位。
14）按照图67所示，转动曲轴带轮，使白色的标记A与指针B对齐。

15）如图68所示，检查凸轮轴带轮上的标记，确认标记设置在上止点位置。

16）安装发动机侧支架A的上半部分，并按照图中的顺序紧固螺栓（图69）。

17）如图69所示，安装接地线束B。
18）如图70所示，安装发动机传动带。

19）安装挡泥板。
20）安装右前车轮。
21）执行曲轴位置学习程序。
