丰田FJ酷路泽（FJ CRUISER）1GR- FE发动机正时校对方法

    一、FJ CRUISER （ FJ酷路泽）轿车1GR- FE发动机正时链条部件识别

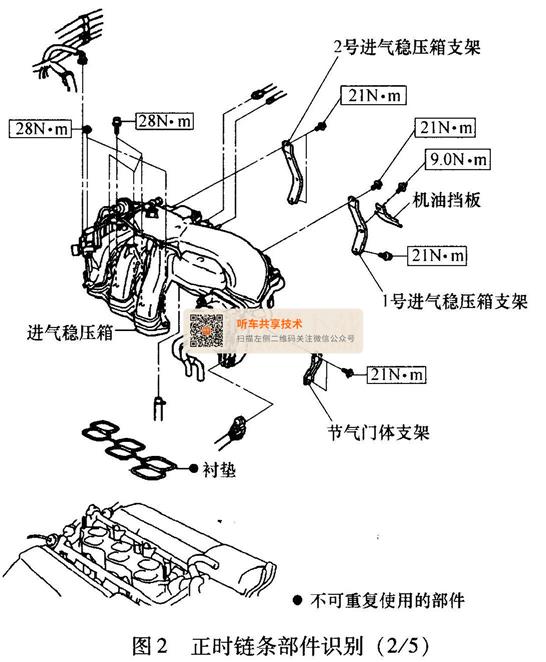

    正时链条部件识别见图1～图5。

    二、FJ CRUISER （ FJ酷路泽）轿车1 GR- FE发动机正时链条拆卸步骤
    1）拆卸蓄电池。
    2）排放发动机冷却液。
    3）排放发动机机油。
    4）拆卸动力转向管路。
    5）对于4轮驱动车型，拆卸前分动器托架。
    6）拆卸风扇。
    7）拆卸发电机总成。
    8）拆下空调压缩机总成。
    9）按照图6所示，拆卸发动机传动带张紧器总成。

    10）拆卸机油油尺导管。
    11）按照图7所示，拆卸动力转向泵总成：

    ①断开动力转向压力开关接头。
    ②拆卸2个螺栓，拆下动力转向泵。
    12）按照图8所示，拆卸2号惰轮。

    13）按照图9所示，拆卸1号惰轮。

    14）用专用工具（SST）拆卸曲轴带轮。
    ①按照图10所示，用专用工具固定住曲轴带轮，松开曲轴带轮固定螺栓。

    ②按照图11所示，用专用工具拆卸曲轴带轮。

    15）拆卸2号油底壳：
    ①如图12所示，拆卸油底壳上的10个螺栓和2个螺母。

    ②按照图13所示，用专用工具（SST）去除油底壳的油封，拆卸2号油底壳。

    16）按照图22-14所示，拆卸机油过滤器。

    17）拆卸油底壳：
    ①拆卸4个飞轮壳螺栓。
    ②按照图15所示，拆卸飞轮壳。

    ③按照图16所示，拆卸17个螺栓和2个螺母。

    ④按照图17所示，用一把螺钉旋具插入油底壳和发动机缸体支架，把油底壳撬下。

    ⑤从机油泵上拆下O形密封圈。
    18）拆卸空气滤清器总成。
    19）拆卸节气门体支架。
    20）拆卸机油挡板。
    21）拆卸1号稳压箱支架。
    22）拆卸2号稳压箱支架。
    23）拆卸进气稳压箱。
    24）拆卸点火线圈。
    25）拆卸凸轮轴正时控制阀。
    26）拆卸气门可变正时传感器。
    27）拆卸冷却液进液管。
    28）拆卸右侧气缸盖罩。
    29）拆卸左侧气缸盖罩。
    30）拆卸正时链罩：
    ①按照图18所示，拆卸螺栓和螺母。

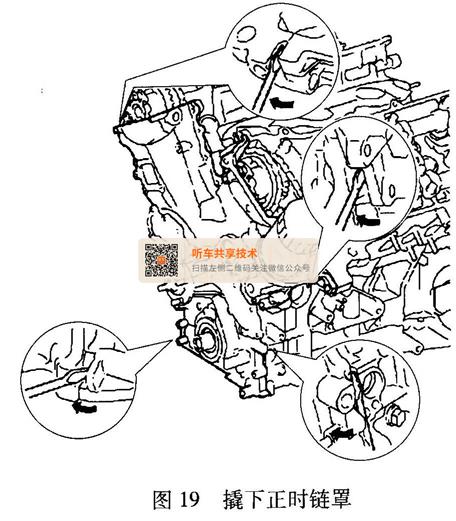

    ②按照图19所示，用螺钉旋具把正时链条罩撬下。

    31）拆卸正时齿轮箱或正时齿轮箱油封。
    32）将1缸设置到压缩行程上止点位置：
    ①用曲轴带轮固定螺栓，沿顺时针方向转动曲轴，如图20所示，使曲轴设定键与气缸体上的正时线对齐，从而使1缸设置到压缩行程上止点位置。

    ②按照图21所示，核查各个凸轮轴的正时标记是否对齐。

    33）拆卸1号正时链张紧器：
    ①按照图22所示，向上转动止动片并推压张紧器柱塞。

    ②按照图22所示，向下推动止动片，然后把一根直径为3. 5 mm的直杆插入止动片和张紧器上的孔中，将止动片固定到位。
    34）拆卸正时链条张紧器滑块。

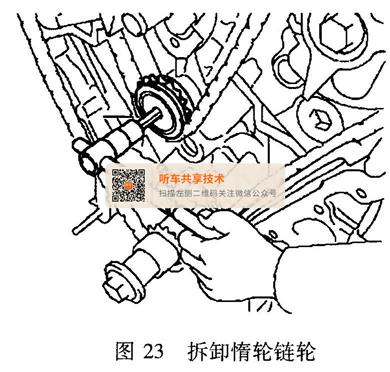

    35）按照图23所示，拆卸惰轮链轮。

    36）拆卸2号正时链条减振器。
    37）拆卸正时链条。

    三、FJ CRUISER （FJ酷路泽）轿车1 GR- FE发动机正时链条安装步骤
    1）安装正时链条张紧器滑块。
    2）安装1号正时链条张紧器总成：
    ①按照图24所示，沿顺时针方向转动止动片，推压张紧器柱塞。

    ②沿逆时针转动止动片，按照图24所示在张紧器和止动片上的孔中插入一根直径3. 5mm的直杆，将止动片固定到位。
    ③安装正时链条张紧器并将螺栓紧固至10N·m。
    3）安装正时链条：
    ①按照图25所示，对齐凸轮轴各个正时标记。

    ②用曲轴带轮固定螺栓，沿顺时针方向转动曲轴，使曲轴设定键与气缸体上的正时线对齐，从而使1缸设置到压缩行程上止点位置，如图26所示。

    ③按照图27所示，将正时链条上的黄色标记链节与曲轴正时标记对齐。

    ④按照图28所示，把橙色的正时链节与凸轮轴齿轮上的正时标记对齐。

    4）安装2号正时链条减振器。
    5）安装惰轮链轮：
    ①在1号惰轮齿轮轴承的转动面涂抹一层发动机机油。
    ②安装1号和2号惰轮齿轮轴承，使1号惰轮齿轮轴承上的定位销与气缸体上的定位销槽对齐，如图29所示。

    ③用10mm的六角扳手，把2号惰轮齿轮轴承紧固到60N·m。
    ④从正时链条张紧器上把插入的直杆拆下。
    6）安装正时齿轮箱或正时链条箱油封。
    7）安装正时链条：
    ①把旧的密封材料清除干净。
    ②按照图30所示，把新的O形密封圈安装到气缸列2的气缸盖上。

    ③按照图31所示，在图中所示的4个位置涂抹密封材料。

    ④如图32所示，把密封材料涂抹到图中所示的位置，图中A处不要涂抹密封材料。水泵部件涂抹的密封材料应选用丰田公司1207B密封剂；其他部分的密封材料可选用丰田公司1282B密封剂。涂抹密封剂后3 min内要安装上正时链罩，正时链罩的紧固螺栓和螺母也要在15 min内紧固完毕。

    ⑤按照图33所示，把机油泵驱动转子上的键槽与曲轴正时齿轮上的矩形部分对齐，将正时链罩安装到位。

    ⑥按照图34，安装正时链罩的24个螺栓和2个螺母。

    8）安装左侧气缸盖罩。
    9）安装右侧气缸盖罩。
    10）安装冷却液进液管。
    11）安装气门可变正时传感器。
    12）安装凸轮轴正时控制阀总成。
    13）按照点火线圈总成。
    14）安装进气稳压箱。
    15）安装2号稳压箱支架。
    16）安装1号稳压箱支架。
    17）安装机油挡板。
    18）安装节气门体支架。
    19）安装空气滤清器总成。

    20）安装油底壳：
    ①把旧的密封材料清除干净。
    ②按照图35所示，在机油泵上安装新的O形密封圈。

    ③按照图36所示，涂抹丰田密封剂1207B。涂抹密封胶后3 min内应安装油底壳，15 min内应将油底壳的螺栓紧固完毕。

    ④按照图37所示，安装油底壳固定螺栓和螺母。

    ⑤按照图38所示，安装飞轮壳。

    21）按照图39所示，安装机油过滤器。

    22）安装2号油底壳：
    ①把旧有的密封材料清除干净。
    ②按照图40所示，涂抹丰田密封剂1207B。涂抹密封胶后3 min内应安装油底壳，15 min内应将油底壳的螺栓紧固完毕。

    ③按照图41所示，安装2号油底壳上的螺栓和螺母，螺栓紧固力矩为9N·m。螺母紧固力矩为10N·m。

    23）按照图42所示，用专用工具（SST）安装曲轴带轮。螺栓紧固力矩为250N·m。

    24）按照图43所示，安装1号惰轮（1号惰轮上标有“DOUBLE”字母）。螺栓紧固力矩为39N·m。

    25）按照图44所示，安装2号惰轮，螺栓紧固力矩为54N·m。

    26）按照图45所示，安装动力转向泵总成，螺栓紧固力矩为43N·m，然后连接动力转向压力开关接头。

    27）安装机油油尺导管（图46）：

    ①在机油油尺导管上安装好新的O形密封圈。
    ②在0形密封圈上涂抹一层发动机机油。
    ③把机油油尺导管的一端推入油底壳导管孔内。
    ④紧固导管螺栓至9N·m。
    28）按照图47所示，安装发动机传动带张紧器。图中A处的螺栓应换用新螺栓。位置A处的螺栓长度为70mm，其余位置的螺栓长度为33mm。先把位置A和E处的螺栓紧固至36N·m，然后再把位置B、C、D处的螺栓紧固至36N·m。

    29）安装空气压缩机总成。
    30）安装发电机总成。
    31）安装风扇。
    32）安装前分动器托架总成（4轮驱动车型）。
    33）安装动力转向油路。
    34）安装蓄电池。
    35）添加发动机冷却液。
    36）添加发动机机油。
    37）添加动力转向油液。
   38）检查各系统是否有油液或冷却液泄漏。
   39）检查前轮定位，必要时予以调节。
