现代君爵（XG350）3. 5L发动机正时校对方法

    一、XG350（君爵）轿车3. 5L发动机正时带部件识别
    XG350（君爵）轿车3. 5L发动机正时带部件识别如图73所示。

    二、XG350（君爵）轿车3. 5L发动机正时带拆卸步骤
    1）拆卸右侧车轮。
    2）拆卸右侧挡泥板。
    3）拆卸发动机盖。
    4）断开固定在发动机固定支架上的动力转向软管。
    5）如图74所示，拆卸发动机固定支架。注意：拆卸固定支架前要用千斤顶顶住发动机油底壳。

    6）从正时带上部盖罩上断开各个插接器，然后拆下上部盖罩。
    7）拆下发动机传动带，松开发电机的2个固定螺母（14 mm）和2个固定螺栓（12mm）。
    8）松开发动机支撑支架的5个螺栓。
    9）拆卸发动机支撑支架。
    10）拆卸正时带自动张紧器。

    11）拆卸正时带。

    三、XG350（君爵）轿车3. 5L发动机正时带安装步骤
    XG350（君爵）轿车3. 5L发动机正时标记识别见图76。

    1）如图77所示，将惰轮安装到发动机底部支撑支架上，紧固力矩为35～55N·m。

    2）把张紧器臂、轴和垫片安装到气缸体上，如图78所示。

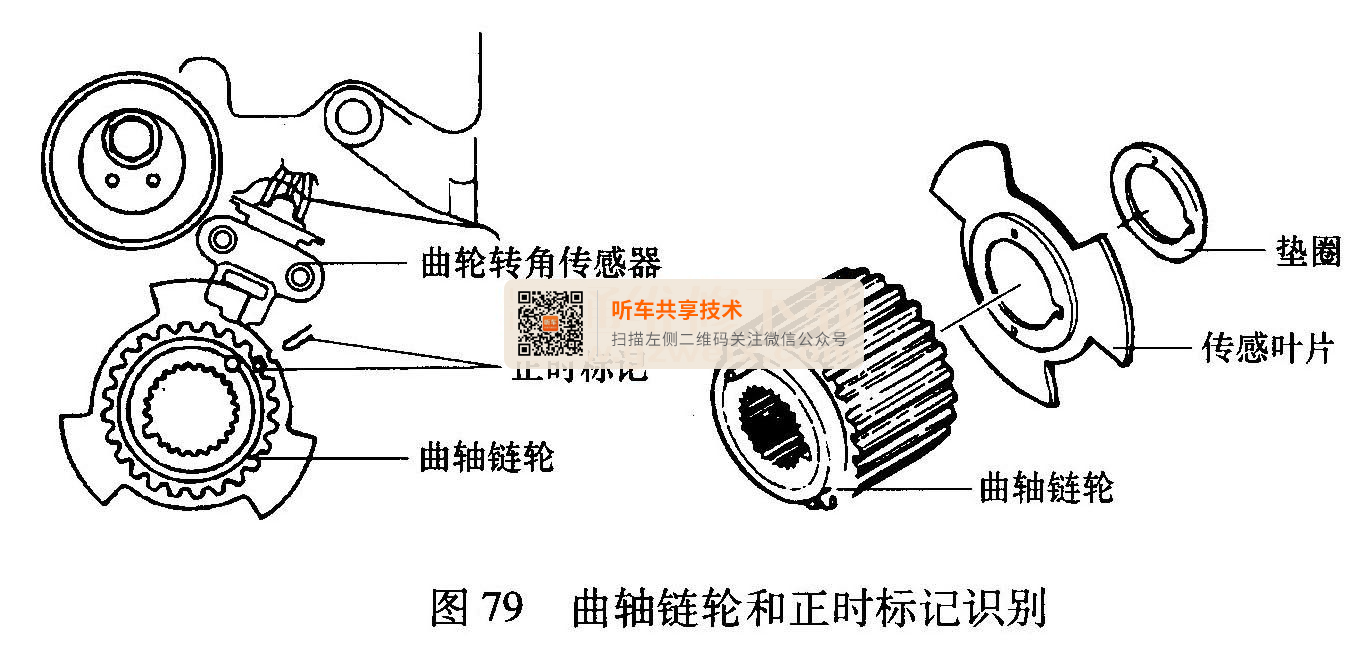

    3）安装曲轴链轮并对齐正时标记（图79）

    4）如图80所示，安装凸轮轴轮并调节到图80中所示的位置。

    5）如图81所示，把正时带自动张紧器安装到机油泵壳体上。如果张紧器推杆完全伸出，则要把推杆压入并插入限位销固定，并对齐两个孔，如图82所示。



    6）对齐各个正时标记后，按照曲轴链轮-惰轮-排气凸轮轴轮-（左）-进气凸轮轴轮（右）-排气凸轮轴轮（右）-张紧器轮的安装顺序，安装正时带，如图83所示。

    7）安装完毕后，再次确认各个正时标记对齐，然后拔出插入的限位销。
    8）安装发动机支撑支架。
    9）安装正时带盖罩。
    10）安装发电机和发动机传动带。
    11）安装发动机固定支架。
    12）安装发动机侧挡泥板。
    13）安装右侧车轮。
