现代途胜（TUCSON）2. 0L发动机正时校对方法

    一、TUCSON（途胜）轿车2. 0L发动机正时带部件识别
    TUCSON（途胜）轿车2. 0L发动机正时带部件识别见图1。

    二、TUCSON（途胜）轿车2. 0L发动机正时带拆卸步骤
    1）拆卸发动机盖。
    2）拆卸右前车轮。
    3）如图2所示，拆卸右侧盖的2个螺栓和右侧盖。

    4）拆卸发动机装配支架：

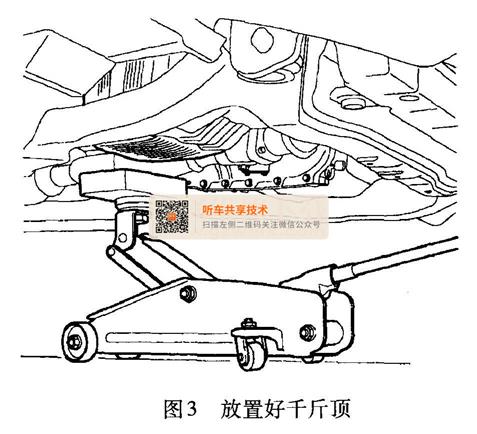

    ①把千斤顶放置到发动机油底壳处，千斤顶与油底壳之间要垫上木块，如图3所示。

    ②如图4所示，拆卸螺栓、螺母和发动机装配支架。

    ③如图5所示，拆卸螺栓和撑板。

    5）如图6所示，暂时松开水泵带轮螺栓。

    6）拆卸交流发电机传动带。
    7）拆卸空调压缩机传动带。
    8）拆卸动力转向泵传动带。
    9）参照图6，拆卸4个螺栓和水泵带轮。
    10）如图7所示，拆卸4个螺栓和正时带上盖。

    11）如图8所示，转动曲轴带轮，将曲轴带轮上的导槽与正时带盖上的正时标记“T”对齐。

    12）如图9所示，拆卸曲轴带轮螺栓和曲轴带轮。

    13）如图10所示，拆卸曲轴法兰。

    14）如图11所示，拆卸5个螺栓和正时带下盖。

    15）拆卸正时带张紧器和正时带，如图12和图13所示。



    16）如图14所示，拆卸螺栓和正时带惰轮。

    17）如图15所示，拆卸曲轴链轮。

    18）拆卸气缸盖罩。
    ①拆卸火花塞配线。
    ②如图16所示，从气缸盖罩上拆下加速踏板拉索。

    ③如图17所示，拆卸PCV（曲轴箱强制通风）软管和通气软管。

    ④如图18所示，拆卸螺栓和气缸盖罩。

    19）如图19所示，用扳手A固定住凸轮轴六角头部位，用扳手B拆下螺栓和凸轮轴链轮。

    三、TUCSON（途胜）轿车2. 0L发动机正时带安装步骤
    1）安装凸轮轴链轮并将凸轮轴链轮螺栓紧固至100～120N·m。
    2）参照图18，安装气缸盖罩。
    3）参照图17，安装曲轴箱强制通风软管和通气软管。
    4）参照图16，安装加速踏板拉索。
    5）安装火花塞配线。
    6）参照图15，安装曲轴链轮。’
    7）使气缸1处于压缩上止点位置，对齐凸轮轴链轮和曲轴链轮上的正时标记，如图20和图21所示。



    8）参照图14，安装正时带惰轮，并将惰轮的固定螺栓紧固至43～55N·m。
    9）用垫圈暂时安装正时带张紧器，如图22所示。

    10）按照曲轴链轮一惰轮一凸轮轴链轮一正时带张紧器的次序，安装正时带，如图23所示。

    11）通过中央螺栓在正时带上加力，暂时固定正时带张紧器轮。
    12）调节正时带张紧力：
    ①如图24所示，沿顺时针方向转动曲轴，从而使凸轮轴链轮转动2个齿牙的角度（18°）。

    ②沿图25所示的方向，用工具转动张紧器，使正时带张紧。

    ③将张紧器螺栓紧固至43～55N·m。
    ④重新检查正时带的张紧力，在正时带的张紧侧用大约20N的力水平推动正时带，正时带齿牙应凹陷约4～6mm左右，如图26所示。

    13）将曲轴沿顺时针方向转动2圈，重新对齐凸轮轴链轮和曲轴链轮上的正时标记。
    14）安装正时带下盖。
    巧）安装法兰和曲轴带轮，将曲轴带轮螺栓紧固至170～180N·m。
    16）安装正时带上盖。
    17）安装水泵带轮。
    18）安装动力转向泵带。
    19）安装空调压缩机带。
    20）安装交流发电机带。
    21）安装发动机装配支架：
    ①安装撑板。
    ②如图27所示，安装发动机装配支架，将装配支架的固定螺栓紧固至43～55N·m。

    22）安装右前车轮。
    23）安装发动机盖罩。
