三菱戈蓝、格蓝迪（GALANT）2.4L 4G69发动机正时校对方法

    一、GALANT（戈蓝）轿车2. 4L （4G69）发动机正时系统部件识别及拆卸顺序
    GALANT（戈蓝）轿车2A L L （4G69）发动机正时系统部件识别见图19。

    拆卸部件时要按照图19中的部件编号次序进行拆卸。
    二、正时系统部件拆卸要点
    1.正时带拆卸要点
    1）如果要继续使用正时带，拆卸前要先标记清楚正时带的转动方向，如图20所示，以免安装时发生错装。

    2）松开正时带张紧器带盘螺栓，拆下正时带。

    2．机油泵链轮拆卸要点
    1）拆卸气缸体左侧的塞子。
    2）如图21所示，在塞孔中插入直径为8mm的十字螺钉旋具，使左侧平衡轴不能动。

    3）松开螺母，拆下机油泵链轮。
    3．曲轴螺栓拆卸要点
    1）如图22所示，安装专用工具

    2）松开并拆卸曲轴螺栓和垫圈。

    4．曲轴链轮拆卸要点
    1）如图23所示，安装专用工具

    2）转动专用工具的中央螺栓，拆下曲轴链轮。
   5．正时带B拆卸要点
    1）拆卸前，先将正时带B的转动方向标记清楚，以免重新安装时发生错装，如图24所示。

    2）松开正时张紧器B的螺栓，拆下正时带B。
    6．平衡轴链轮拆卸要点
    1）按照图25所示，安装专用工具MD998785，使平衡轴链轮不能随同转动。

    2）松开螺栓，拆卸平衡轴链轮。
    7．曲轴链轮B拆卸要点
    1）按照图26所示，安装专用工具MD998778。

    2）转动专用工具中心螺栓，拆下曲轴链轮B。
    8．凸轮轴链轮拆卸要点
    1）按照图27所示，用专用工具MB990767和MD998719固定住凸轮轴链轮，松开凸轮轴链轮螺栓。

    2）拆卸凸轮轴链轮。

    三、正时系统部件安装要点
    1．凸轮轴链轮安装要点
    1）将凸轮轴链轮安装到凸轮轴上。
    2）按照图28所示，用专用工具MB990767和MD998719固定住凸轮轴链轮，拧紧凸轮轴链轮螺栓。螺栓的紧固力矩为88±10N·m。

    2．发动机支撑架安装要点
    1）在紧固发动机支撑架密封螺栓前，先用密封剂涂抹在图29所示的密封螺栓螺

    2）将密封螺栓紧固至（49±5）N·m。
    3．曲轴链轮B安装要点
    按照图30所示，将前壳体前部、曲轴链轮B和曲轴表面与链轮B向接触部位的油脂清除。

    4．垫圈安装要点
    1）在油封的密封唇处涂抹一层薄薄的发动机机油。
    2）安装垫圈，垫圈的凹槽朝向油封，如图31所示。

    5．平衡轴链轮安装要点
    1）安装平衡轴链轮并拧上螺栓。

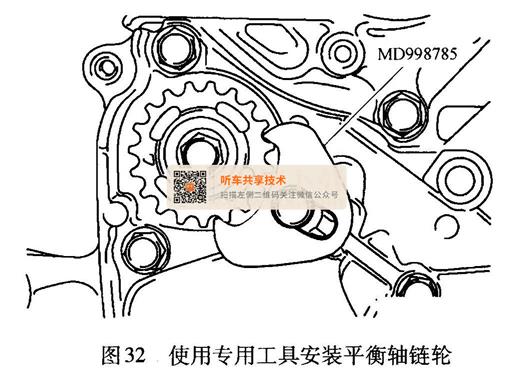

    2）按照图32所示，安装专用工具MD998785，固定住平衡轴。

    3）将螺栓紧固至（45±3）N·m，然后拆下专用工具。
    6．正时带B安装要点
    1）如图33所示，将曲轴链轮B和平衡轴链轮上的正时标记与前壳体上的标记对齐。

    2）把正时带B安装到曲轴链轮和平衡轴链轮上。
    3）确认张紧器带轮和螺栓中央设置在图34所示的位置。

    4）用手指提起正时带张紧侧，施加足够的张紧力，将正时带张紧器B向图35中箭头所示方向移动。拧紧固定张紧器B的螺栓，紧固力矩为（19±3）N·m。

    5）对照图33，检查链轮正时标记是否与前壳体上的正时标记对齐。
    6）如图36所示，用食指按压正时带B张紧侧中间部位，查看正时带挠度，正时带应挠曲5～7mm。

    7．曲轴位置传感板／曲轴链轮／曲轴带轮垫圈／曲轴链轮安装要点
    1）如图37所示，清理并去除曲轴链轮、传感板和曲轴接触面上的油污。

    2）清理曲轴螺栓孔；清理曲轴链轮与曲轴接触面；清理垫圈。
    3）把曲轴位置传感板和曲轴链轮安装到曲轴上。
    4）在曲轴螺栓接触面上薄薄涂抹一层发动机机油。
    5）把垫圈安装到曲轴链轮上，垫圈的大凹槽侧朝向螺栓头部。
    6）按照图38所示，安装专用工具MD998781，固定住驱动盘。

    7）将曲轴螺栓紧固至167N·m。

    8．机油泵链轮安装要点
    1）将直径8mm的十字螺钉旋具插入气缸体左侧的塞孔中，固定住左侧平衡轴，使其不能转动，如图39所示。

    2）安装机油泵链轮。
    3）在螺母接触面薄薄涂抹一层发动机机油。
    4）把机油泵链轮紧固螺母紧固至（5415）N·m。
    9．正时带自动张紧器安装要点
    如果正时带自动张紧器的推杆完全伸展出来，要按照下列步骤执行设置操作：
    1）用加了软垫的台虎钳夹住自动张紧器，如图40所示。

    2）用台虎钳慢慢将自动张紧器推杆压下，直至图41所示的小孔A和小孔B对齐。

    3）当小孔A和B对齐后，插入一根直径为1. 4mm的金属丝。
    4）把自动张紧器从台虎钳上松开。
    5）把自动张紧器安装到前壳体上并紧固至（23±3）N · m，如图42所示。

    10．正时带安装要点
    1）如图43所示，将凸轮轴链轮上的正时标记与气门摇臂盖上的正时标记对齐。

    2）如图44所示，将凸轮轴链轮上的正时标记与前壳体上的正时标记对齐。

    3）如图45所示，将机油泵链轮上的正时标记对齐。

    4）拆下气缸体上的塞子，在塞孔中插入直径8mm的十字螺钉旋具，如图46所示。

    如果插入的深度为60mm或更多，说明正时标记已经正确对准。
    5）如图47所示，设置专用工具MD998738。将专用工具拧入，使其伸展到使插入自动张紧器的金属丝能轻轻移动的位置。

    6）按照次序将正时带安装到曲轴链轮、机油泵链轮、惰轮、凸轮轴链轮和张紧器轮上。
    7）按照图48中箭头所示方向，提起张紧器轮并紧固中央螺栓。

    8）确认所有正时标记对齐。
    9）拔出插入气缸体塞孔中的十字螺钉旋具。
    10）将曲轴逆时针转动1/4周，然后顺时针转动曲轴，直至正时标记再次对齐。
    11）如图49所示，在张紧器轮上安装专用工具MD998767、套筒扳手和扭力扳手，松开张紧器轮中央螺栓。

    12）将扭力扳手的力矩设置到3. 5 N·m。
    13）用专用工具MD998767和扭力扳手固定住张紧器轮，将张紧器轮中央螺栓紧固至（48±5）N·m。
    14）把自动张紧器上插入的金属丝拔出，然后把专用工具MD998738拆下。

    注：格蓝迪（GRANDIS）轿车2.4L （4G69）发动机正时部件拆装方法相似。
