斯巴鲁傲虎（OUTBACK）2.5L（H4SO）发动机正时校对方法

    一、OUTBACK（傲虎）轿车2.5L （H4SO）发动机正时带部件识别
    OUTBACK（傲虎）轿车2. 5L（H4SO）发动机正时带部件识别见图31。

    二、OUTBACK（傲虎）轿车2.5L （H4SO）发动机正时带拆卸
    1）拆卸V带。
    2）拆卸曲轴带轮。
    3）拆卸正时带罩。
    4）拆卸正时带导轨（图32）。

    5）如果正时带上的定位标记或箭头标记（指示转动方向）已经消失，则拆卸正时带前先按照如下程序在正时带上做上新的记号。
    ①按照图33所示，用专用工具转动曲轴，使链轮上的标记a与气缸体上的缺口b对齐。然后确保右侧凸轮轴链轮标记c，凸轮盖和气缸盖配合面d或左侧凸轮轴链轮的标记e和正时带罩上的槽口f已经调整好，见图34。



    ②根据曲轴链轮和凸轮轴链轮的相对位置，用白色油漆在正时带上标出对齐标记或箭头标记，见图35和图36。



    6）拆下2号正时带惰轮，如图37所示。

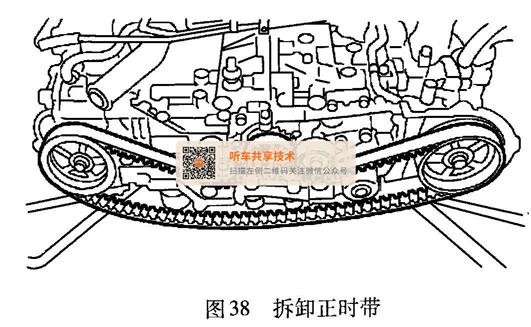

    7）拆卸正时带，如图38所示。

    8）拆卸正时带惰轮和正时带自动张紧器张紧度调节器总成。
    ①按照图39所示，拆卸1号正时带惰轮。

    ②按照图40所示，拆卸正时带自动张紧器张紧度调节器总成。

    三、OUTBACK（傲虎）轿车2.5L （H4SO）发动机正时带安装
    1）拆卸正时带张紧度自动调节器总成和正时带惰轮。
    ①把正时带张紧度自动调节器总成连接到垂直型挤压工具上。
    ②如图41所示，用294N或更大的力慢慢压下调节杆，直至调节杆对准缸体上的限位销孔。

    ③如图42所示，把直径为2mm的限位销插入限位销孔内，固定调节杆。

    ④如图43所示，安装正时带张紧度自动调节器总成。

    ⑤如图44所示，安装1号正时带惰轮。

    2）安装正时带。
    ①用专用工具转动凸轮轴链轮，使正时标记A位于图45所示的位置。

    ②如图46所示，当正时带上的正时标记B与凸轮轴链轮上的正时标记A对齐时安装好正时带。

    ③如图47所示，安装2号正时带惰轮。

    ④确认正时带上的正时标记与凸轮轴链轮上的正时标记对齐后，从正时带张紧度调节器上拔出插入的限位销，如图48所示。

    3）安装正时带导轨：
    ①先暂时拧紧固定螺栓（图49）。

    ②用塞尺检查并调节好正时带与正时带导轨之间的间隙，如图50所示。

    ③如图51所示，将固定螺栓紧固到规定力矩。
