斯巴鲁驰鹏（TRIBECA）3. 0L发动机正时校对方法

    一、TRIBECA（驰鹏）轿车3. 0L发动机正时链条部件识别
    TRIBECA（驰鹏）轿车3. 0L发动机正时链条部件识别见图1。

    二、TRIBECA（驰鹏）轿车3. 0L发动机正时链条拆卸
    1）拆卸曲轴带轮。
    2）拆卸前正时链条盖。

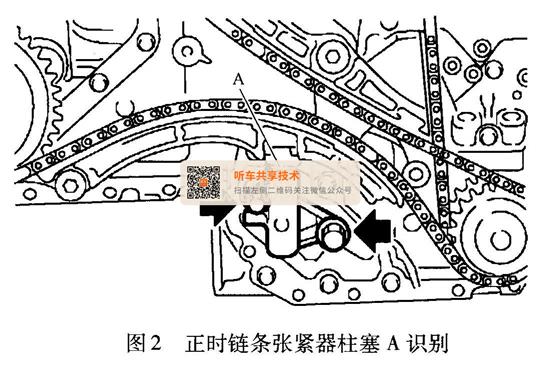

    3）拆卸正时链条张紧器（右）。注意：不要让张紧器柱塞A（图2）脱出。

    4）如图3所示，拆卸正时链条导轨（右：在两个凸轮之间）。

    5）拆卸正时链条导轨（右）（图4）。

    6）拆卸正时链条张紧器臂（右）（图4）。
    7）拆卸正时链条（右）。
    8）如图5所示，拆卸正时链条张紧器（左）。

    9）如图6所示，拆卸正时链条张紧器臂（左）。

    10）如图7所示，拆卸正时链条导轨（左：在两个凸轮之间）。

    11）如图8所示

    12）如图9所示

    13）如图10所示，拆卸惰轮链轮（上部）。

    14）拆卸正时链条（左）。
    15）如图11所示，拆卸惰轮链轮（下部）。

    三、TRIBECA（驰鹏）轿车3. 0L发动机正时链条安装
    1）把正时链条张紧器抵在橡胶垫上，用力按压，如图12所示，使张紧器柱塞缩进，然后将一根细销插入张紧器柱塞与张紧器壳体之间的孔中。

    2）用专用工具将曲轴链轮上的顶部标记对齐到图13中的9点钟位置。

    3）把排气凸轮轴链轮上的键槽对准12点钟位置，如图14所示。

    4）把进气凸轮轴链轮按照图15所示对齐。

    5）顺时针转动曲轴链轮，使顶部标记对齐12点钟位置（1缸活塞位于上止点位置）
    6）如图16所示，安装惰轮链轮（下部）并紧固。

    7）安装正时链条（左）。
    ①按照图17所示，把曲轴链轮上的正时标记B与正时链条（左）上的金色链节A对齐。

    ②把正时链条（左）依次安装到惰轮链轮（下部）、水泵、排气凸轮轴链轮（左）和进气凸轮轴链轮 （左）上。按照图18所示，将正时链条上的蓝色链节A与凸轮轴链轮的正时标记B对齐。

    ③按照图19所示，安装惰轮链轮（上）

    ④如图20所示，安装正时链条导轨（左：在两个凸轮中间）

    ⑤如图21所示，安装正时链条导轨（左）。

   ⑥按照图22所示

    ⑦按照图23所示

    8）安装正时链条（右）。
    ①按照图24所示，对齐惰轮链轮（下部）上的左侧和右侧正时链条标记。

    ②把正时链条（右）依次安装到进气凸轮轴链轮（右）和排气凸轮轴链轮（右）上。
    按照图25所示，确认正时链条金色链节A对齐凸轮轴链轮的正时标记B。

    ③安装正时链条导轨（右）。
    ④按照图26所示，安装正时链条张紧器臂B（右）。

    ⑤按照图27所示，安装正时链条导轨（右：在2个凸轮之间，图26A）,,

    ⑥按照图28所示，安装正时链条张紧器（右）。

    ⑦把正时链条导轨（右）与正时链条导轨（中央）之间的间隙调节到8. 4～8. 6mm范围内。按照图29所示，安装正时链条导轨（中央）。

    ⑧从正时链条张紧器上拔出插入的止动销。
    9）安装前正时链条盖。
    10）安装曲轴带轮。
    11）安装发动机传动带。
