大众新甲壳虫AWU 1. 8T发动机正时校对方法

    2005～2010款大众新甲壳虫装备的AZJ 2. 0L发动机正时校对方法与此相同
    2005～2010款大众新甲壳虫装备AWU 1. 8T发动机正时校对方法
    1．正时链单元分解
    AWU发动机正时带单元分解图如图114所示。

    2．正时链单元的拆卸步骤
    1）拆下发动机罩。
    2）拆卸右侧隔声垫。
    3）拆下右下纵梁上增压空气冷却器的空气导向管。
    4）拆下多楔带。
    5）拆下多楔带的张紧元件。
    6）将曲轴置于1缸的上止点：

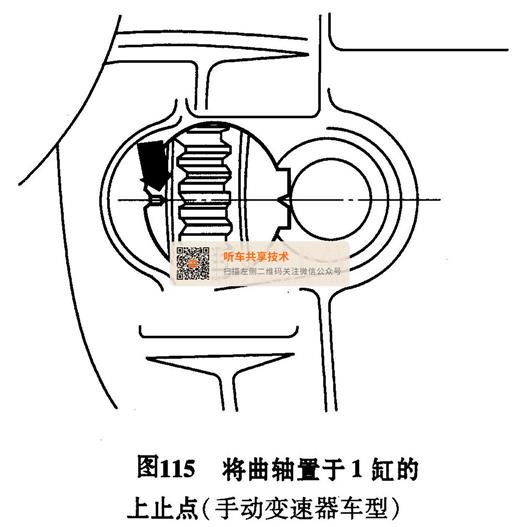

    ①发动机安装的情况下（手动变速器汽车），如图115所示。

    ②发动机安装的情况下（自动变速器汽车），如图116所示。

    ③未安装发动机的情况下，将减振器置于1缸上止点处（图中箭头），如图117所示。

    7）旋出冷却液膨胀罐并放在一旁。
    8）拔下节气门接头的真空管路。
    9）拆下正时带护罩上部。
    10）安装带有底座10-222A/8的支撑装置10-222A。
    11）将支架3180拧紧在右侧吊环上，并用塞杆略微预紧发动机。
    12）拧出总成支撑／发动机支架火总成支撑／车身和总成支撑支架／车身的紧固螺栓，并将总成支座整个拆下。
    13）拆下减振器／带轮。
    14）拆下下部和中部正时带护罩。
    15）从气缸体上拧下发动机支架。
    提示：为了松开发动机支架的螺栓，必须用支撑装置略微抬高或降低发动机。
    16）标记正时带的传动方向。
    17）将夹紧螺栓T10092拧入正时带的张紧装置内。
    18）如有必要，张紧前用尖嘴钳或细金属丝校准高压活塞（高压活塞内的孔必须与壳体内的孔重叠）。
    19）将张紧装置的高压活塞张紧，直至高压活塞可以用定位销T40011固定住，如图118所示。

    20）拆下正时带。
    21）然后将曲轴略微转回。

    3．正时链单元的安装步骤
    1）使凸轮轴正时齿轮上的标记对准气缸盖罩上的标记，如图119所示。

    2）将正时带安装到曲轴齿轮上（注意转动方向）。
    3）将发动机支架安装到气缸体上。拧紧力矩：45N·m。
    提示：安装发动机支架前应将螺栓装入发动机支架内。
    4）安装正时带护罩下部件（涂敷防松剂D000600A2后装入紧固螺栓）。拧紧力矩：10N·m。
    5）用一个螺栓固定减振器／带轮（注意定位位置）。
    6）将曲轴置于1缸的上止点，如图119所示。
    7）将正时带安装到水泵带轮、张紧轮和凸轮轴正时齿轮上。
    8）张紧正时带。
    9）使凸轮轴正时齿轮上的标记对准气缸盖罩上的标记。
    10）将曲轴置于1缸的上止点。
    11）将正时带安装到凸轮轴正时齿轮上。
    12）张紧正时带。
    13）将定位销T40011拔出，拧出夹紧螺栓T10092。
    14）向发动机运转方向转动曲轴两圈，并检查凸轮轴和曲轴的标记是否与其基准点重合。
    15）安装减振果称带轮。拧紧力矩：25N·m。
    16）安装正时带护罩中部件（涂敷防松剂D000600A2后装入紧固螺栓）。拧紧力矩：10N·m。
    17）安装正时带护罩的上部。
    18）安装动力总成支承。
    19）安装多楔带的张紧装置。拧紧力矩：25N·m。
    20）安装多楔带。
    21）安装右下纵梁上增压空气冷却器的空气导向管。
    22）安装右侧隔声垫。
