奔驰266.980发动机正时维修资料

    266. 980型发动机在车型169.0/39 245.2中的正时调校。

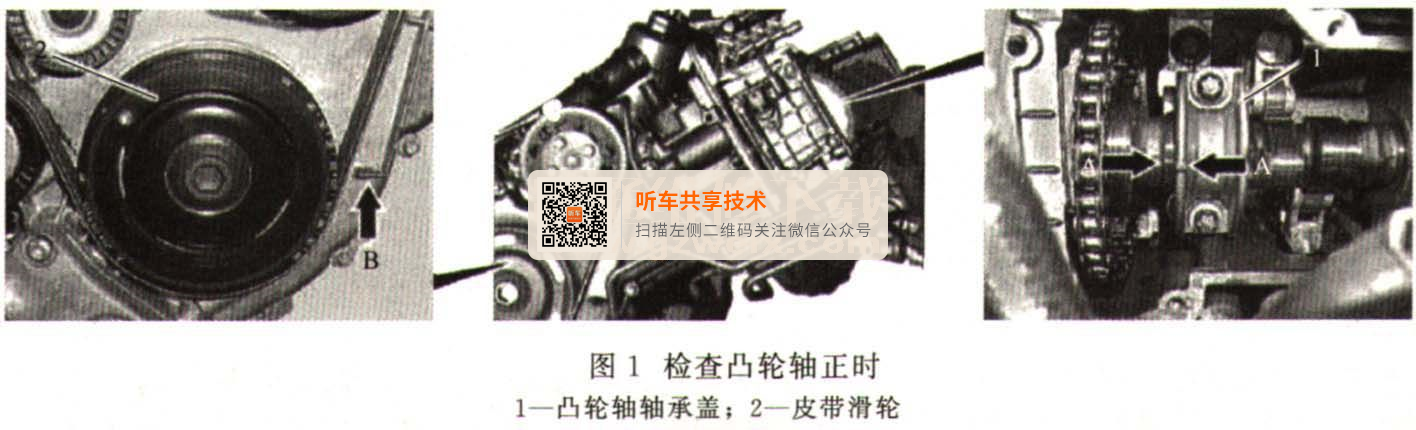

（1）检查凸轮轴正时
    ①拆下气缸盖外罩。
    ②升起车辆。
    ③在皮带滑轮2处转动发动机，将1号汽缸的活塞定位到点火上止点。皮带滑轮2上的上止点标记必须与正时齿轮室盖罩的定位缘（箭头B）对齐。1号汽缸的凸轮指向上方。
    ④检查凸轮轴的基本位置，如有必要，在1号汽缸的点火上止点，凸轮轴和凸轮轴轴承盖1的标记（箭头A）的中央必须互相正对。
    ⑤按照拆卸的相反顺序进行安装，以上步骤涉及位置如图1所示。

（2）设置凸轮轴正时位置
    ①检查凸轮轴的基本位置。
    ②在皮带滑轮2处转动发动机，将1号汽缸的活塞定位到点火上止点。皮带滑轮2上的上止点标记必须与正时齿轮室盖罩的定位缘（箭头B）对齐。1号汽缸的凸轮指向上方。
    ③拆下链条张紧器3。
    ④从凸轮轴链轮5上分开发动机正时链4，并保持其张紧状态。
    ⑤用两端开口扳手6将凸轮轴旋转到基本位置（点火上止点），凸轮轴和凸轮轴轴承盖1的标记（箭头A）的中央必须互相正对。
    ⑥将发动机正时链4装配在凸轮轴链轮5上。
    ⑦安装链条张紧器3。
    ⑧沿发动机运转方向转动发动机两次。
    ⑨检查凸轮轴的基本位置。以上操作涉及部件及位置如图2所示。
